失败笔记本-HALCON篇-007

项目场景：

今天来研究一下keyence的小例子，轮廓平滑：
参考链接：【例1 轮廓平滑化】膨胀n次+收缩n次

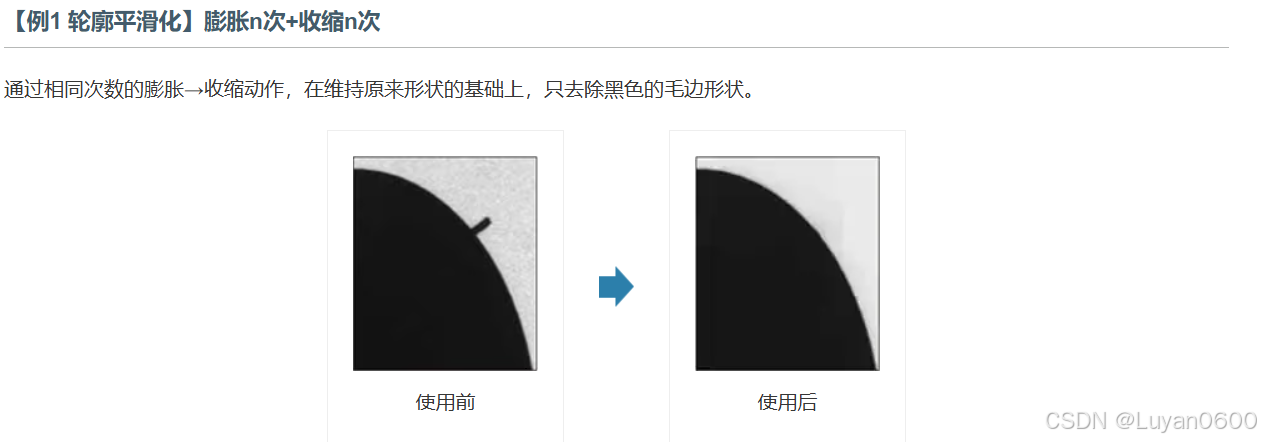

• 想要实现的是如下效果：


---

1.HALCON实现思路

步骤：

其实在使用halcon实现的过程中，遇到了一些困难：先使用dilation算子做膨胀，后erosion算子做腐蚀，很难调出想要的效果，按照之前学习的思路，想要去除轮廓上的毛刺，可以使用开运算，但是开运算的化是先腐蚀后膨胀。按照先腐蚀后膨胀的思路代码如下：

read_image (Image, 'D:/WORKSPACE/HALCON/轮廓平滑化/001.png')
rgb1_to_gray (Image, GrayImage)

threshold (GrayImage, Regions, 10, 171)

erosion_circle (Regions, RegionErosion, 3.5)
dilation_circle (RegionErosion, RegionDilation, 4)

erosion_circle (RegionErosion, RegionErosion1, 3.5)
dilation_circle (RegionErosion1, RegionDilation1, 4)

erosion_circle (RegionErosion1, RegionErosion2, 3.5)
dilation_circle (RegionErosion2, RegionDilation2, 4)

erosion_circle (RegionErosion2, RegionErosion3, 3.5)
dilation_circle (RegionErosion3, RegionDilation3, 8)

dilation_circle (RegionDilation3, RegionDilation4, 4.7)

difference (Regions, RegionDilation4, RegionDifference)
connection (RegionDifference, ConnectedRegions)
select_obj (ConnectedRegions, ObjectSelected, 2)

difference (Regions, ObjectSelected, RegionDifference1)

reduce_domain (Image, RegionDifference1, ImageReduced)

效果如下：

这里还是做了一下select和做差的，要选择出需要裁剪的region，然后再求差求出所保留的region。

1.换个实现思路

步骤：

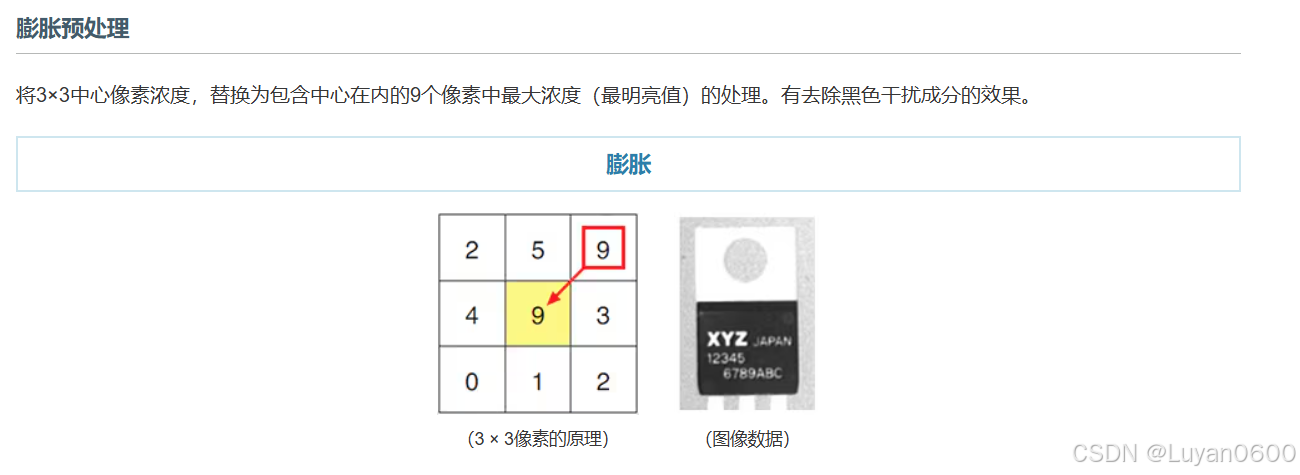

仔细阅读了keyence的例子说明，发现keyence的膨胀处理原理是选择3*3的数据中像素值最大的放在中心，如下：
收缩也是如此，是选择最小值放在中间，这就需要额外的处理了：在python中实现一下：

from PIL import Image
import numpy as np

def max_filter(image):
    # 将图像转换为灰度图像
    # gray_image = image.convert('L')
    # 将灰度图像转换为numpy数组
    img_array = np.array(image)

    # 获取图像的宽和高
    height, width = img_array.shape

    # 在图像边界周围添加一圈零填充
    padded_img = np.pad(img_array, pad_width=1, mode='constant', constant_values=0)

    # 创建一个新的数组来存储处理后的图像
    new_img_array = np.copy(img_array)

    # 遍历每一个像素（包括边界像素）
    for i in range(height):
        for j in range(width):
            # 获取3×3窗口中的像素值
            window = padded_img[i:i+3, j:j+3]
            # 找到窗口中的最大值
            max_value = np.max(window)
            # 将中心像素值替换为最大值
            new_img_array[i, j] = max_value

    # 将处理后的数组转换回图像
    new_image = Image.fromarray(new_img_array)
    return new_image

上面是膨胀的函数，收缩也是类似的，使用这个新的函数处理图片结果如下：

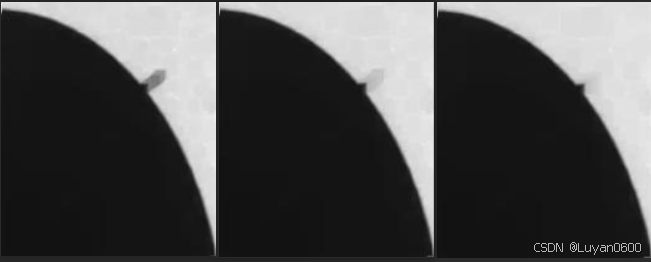

从左到右分别是膨胀收缩3次，4次，5次的结果，确实有效果啊，厉害厉害。
但是还是有一个小尖尖，这个暂时不知道是什么原因，可能是函数处理有问题，求大佬们的支援。
完整代码如下：

from PIL import Image
import numpy as np

def max_filter(image):
    # 将图像转换为灰度图像
    # gray_image = image.convert('L')
    # 将灰度图像转换为numpy数组
    img_array = np.array(image)

    # 获取图像的宽和高
    height, width = img_array.shape

    # 在图像边界周围添加一圈零填充
    padded_img = np.pad(img_array, pad_width=1, mode='constant', constant_values=0)

    # 创建一个新的数组来存储处理后的图像
    new_img_array = np.copy(img_array)

    # 遍历每一个像素（包括边界像素）
    for i in range(height):
        for j in range(width):
            # 获取3×3窗口中的像素值
            window = padded_img[i:i+3, j:j+3]
            # 找到窗口中的最大值
            max_value = np.max(window)
            # 将中心像素值替换为最大值
            new_img_array[i, j] = max_value

    # 将处理后的数组转换回图像
    new_image = Image.fromarray(new_img_array)
    return new_image
def min_filter(image):
    # 将图像转换为灰度图像
    # gray_image = image.convert('L')
    # 将灰度图像转换为numpy数组
    img_array = np.array(image)

    # 获取图像的宽和高
    height, width = img_array.shape

    # 在图像边界周围添加一圈零填充
    padded_img = np.pad(img_array, pad_width=1, mode='constant', constant_values=0)

    # 创建一个新的数组来存储处理后的图像
    new_img_array = np.copy(img_array)

    # 遍历每一个像素（不包括边界像素）
    for i in range(1, height-1):
        for j in range(1, width-1):
            # 获取3×3窗口中的像素值
            window = padded_img[i:i+3, j:j+3]
            # 找到窗口中的最大值
            min_value = np.min(window)
            # 将中心像素值替换为最大值
            new_img_array[i, j] = min_value

    # 将处理后的数组转换回图像
    new_image = Image.fromarray(new_img_array)
    return new_image

# 打开图像文件
image = Image.open('001.png')
gray_image = image.convert('L')
# 应用最大值过滤器
processed_image = max_filter(gray_image)
processed_image1 = max_filter(processed_image)
processed_image2 = max_filter(processed_image1)
processed_image3 = max_filter(processed_image2)
processed_image4 = max_filter(processed_image3)
processed_image5 = max_filter(processed_image4)
processed_image6 = max_filter(processed_image5)
processed_image7 = max_filter(processed_image6)

min_image = min_filter(processed_image3)
min_image1 = min_filter(min_image)
min_image2 = min_filter(min_image1)
min_image3 = min_filter(min_image2)
min_image4 = min_filter(min_image3)
min_image5 = min_filter(min_image4)
min_image6 = min_filter(min_image5)
min_image7 = min_filter(min_image6)


# 保存处理后的图像
min_image3.save('min_image3.jpg')

---

总结：

在007中，用到了keyence的图像处理思路，了解了其膨胀和收缩的原理和应用。
