失败笔记本-HALCON篇-002

项目场景：

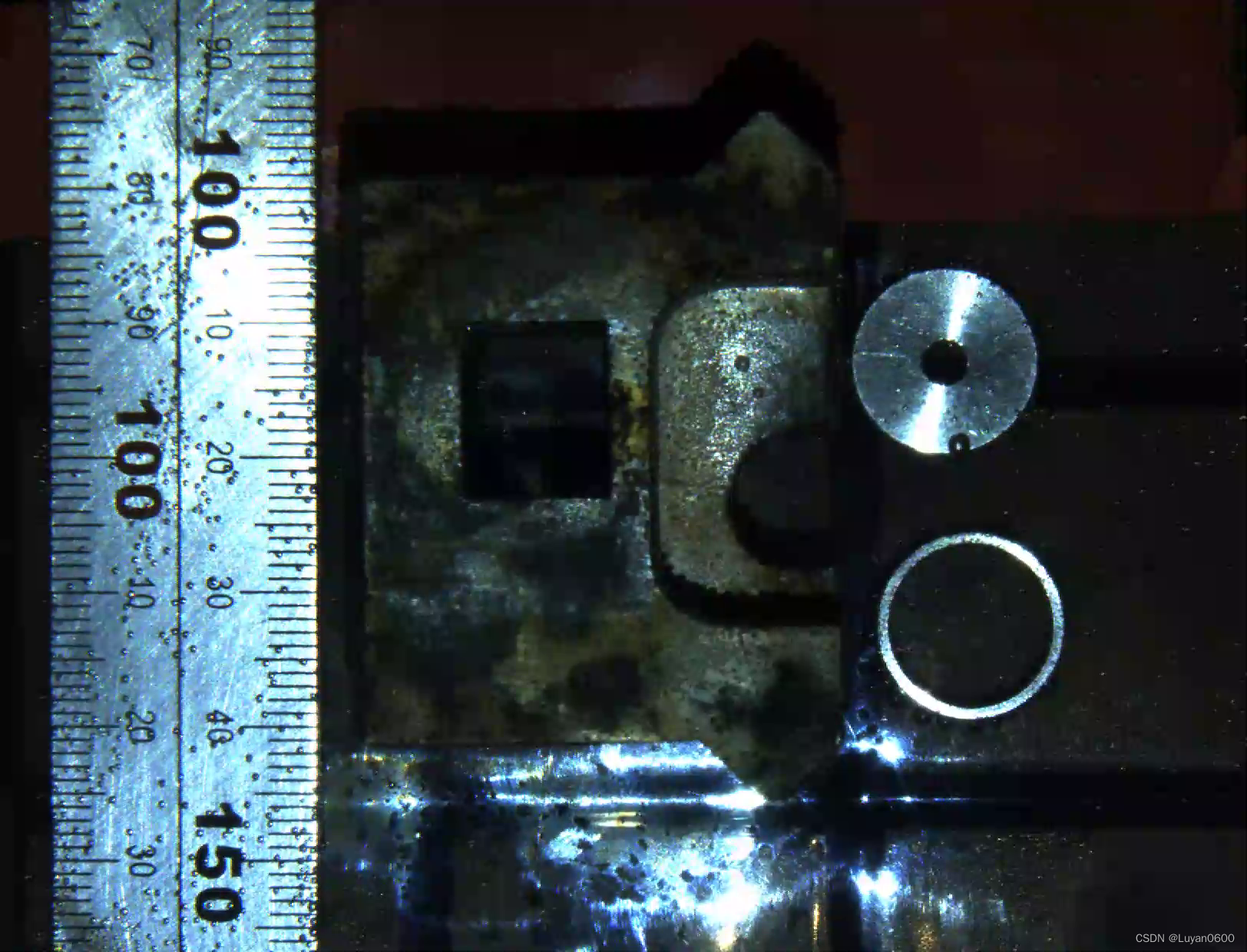

现在有一张图片如下：
要用HALCON检测出图片左侧尺子的边（直线），中间工件的方孔（矩形），右侧两个工件的轮廓和位置（圆形和圆心）。这是在水下拍摄的一张图片，图片中背景很杂乱，干扰很多，光照也不足。这是一个比较复杂的工程，让我们先来问问ChatGPT有什么样的建议：

假设你是一个资深的HALCON工程师，现在你遇到了这样一个任务，需要你检测出一张水下图片中的尺子边缘（直线），工件方孔（矩形），空心圆工件边缘和位置（圆形大小和圆心位置）。但是这张图片的质量较差（相对于图像处理来说），背景很杂乱，干扰很多，光照也不足，工件上还有反光和光晕，你会怎么做呢？

要在质量较差、背景杂乱、干扰多、光照不足且有反光和光晕的水下图片中检测尺子边缘、方孔、空心圆工件的边缘和位置，需要综合运用HALCON的图像处理功能。以下是一个详细的步骤：
图像预处理：
去噪：使用高斯滤波、中值滤波等方法对图像进行平滑处理，减少噪声。
增强对比度：使用直方图均衡化或自适应对比度增强技术（如CLAHE）来改善图像对比度。
光照补偿：通过局部对比度增强或者使用背景减除的方法来均衡光照。
反光和光晕处理：
反射去除：可以通过多尺度Retinex算法或基于反射模型的算法来减少图像中的反光和光晕影响。
边缘检测：
边缘增强：使用Sobel、Canny等边缘检测算子来突出图像中的边缘。
阈值分割：自适应阈值或Otsu方法可以帮助分割出可能的目标边缘区域。
形状检测：
直线检测：使用Hough变换检测尺子的边缘直线。
矩形检测：通过区域增长或形态学操作（如闭运算）先提取潜在的方孔区域，然后使用最小外接矩形法检测矩形。
圆形检测：使用Hough圆变换检测空心圆工件的边缘和位置。
验证和细化：
形状匹配：基于几何模型匹配或者模板匹配方法来验证和细化检测结果。
排除错误检测：通过形状和尺寸约束来排除误检测。
步骤实现细节：
使用gauss_image或median_image函数进行平滑处理。
使用equalize_histogram或clahe函数进行对比度增强。
使用dyn_threshold或local_deviation函数进行光照补偿。
使用edges_sub_pix函数进行亚像素级别的边缘检测。
使用hough_lines和hough_circle函数进行直线和圆的检测。
使用select_shape函数基于形状特征（如面积、长宽比）筛选目标区域。
使用find_shape_model或find_shape_model_3d进行形状匹配和细化。

还给出了参考的代码：

read_image (Image, 'underwater_image.jpg')
* 图像预处理
gauss_image(Image, SmoothedImage, 3)
equalize_histogram(SmoothedImage, EnhancedImage)

* 反光和光晕处理
* 使用Retinex算法或其他方法处理反光问题（假设实现为 Retinex）

* 边缘检测
edges_sub_pix(EnhancedImage, Edges, 'canny', 1, 20, 40)

* 直线检测
lines_gauss (Edges, Lines, 1, 20, 40, 'light', 'false', 'true', 'false')

* 矩形检测
* 区域检测并形态学处理
threshold(EnhancedImage, Regions, 128, 255)
connection(Regions, ConnectedRegions)
select_shape(ConnectedRegions, Rectangles, 'rectangularity', 'and', 0.9, 1.0)

* 圆形检测
hough_circle(Edges, Circles, 10, 100)

* 结果显示和验证
dev_display(EnhancedImage)
dev_set_color('green')
dev_display(Lines)
dev_set_color('blue')
dev_display(Rectangles)
dev_set_color('red')
dev_display(Circles)

ok，ChatGPT给出了一个大致的思路，打开图片–过滤噪声–对比度增强–去除反射–边缘检测–形状识别。
让我们参考给出的示例程序来试一试：（我只能说这波GPT是错的）

---

1.图像预处理

分析：

在这一部分，我们要先打开图片，然后转换灰度，高斯滤波一番，进行图像的直方图均衡化处理。
使用以下代码：

rgb1_to_gray (Image, GrayImage)
gauss_image (GrayImage, ImageGauss, 3)
equalize_histogram(SmoothedImage, EnhancedImage)

出现问题：

• 首先是gauss_image()算子报警告：
• 其次居然出现了equalize_histogram()是未知算子的错误！

问题分析：

• gauss_image()算子报警告是因为在Halcon低版本中使用的是gauss_image，gauss_image已经过时，仅出于向后兼容的原因提供。新应用程序应改用gauss_filter算子，参考大神回答解决：Halcon图像处理基础篇，gauss_image/gauss_filter
• 在HALCON中直方图均衡化的算子是equ_histo_image()，参考大神回答解决：Halcon图像处理基础篇，gauss_image/gauss_filter

解决方案：

当然是把程序中使用错误的算子进行改正：

rgb1_to_gray (Image, GrayImage)
gauss_image (GrayImage, ImageGauss, 3)
equ_histo_image(ImageGauss, EnhancedImage)

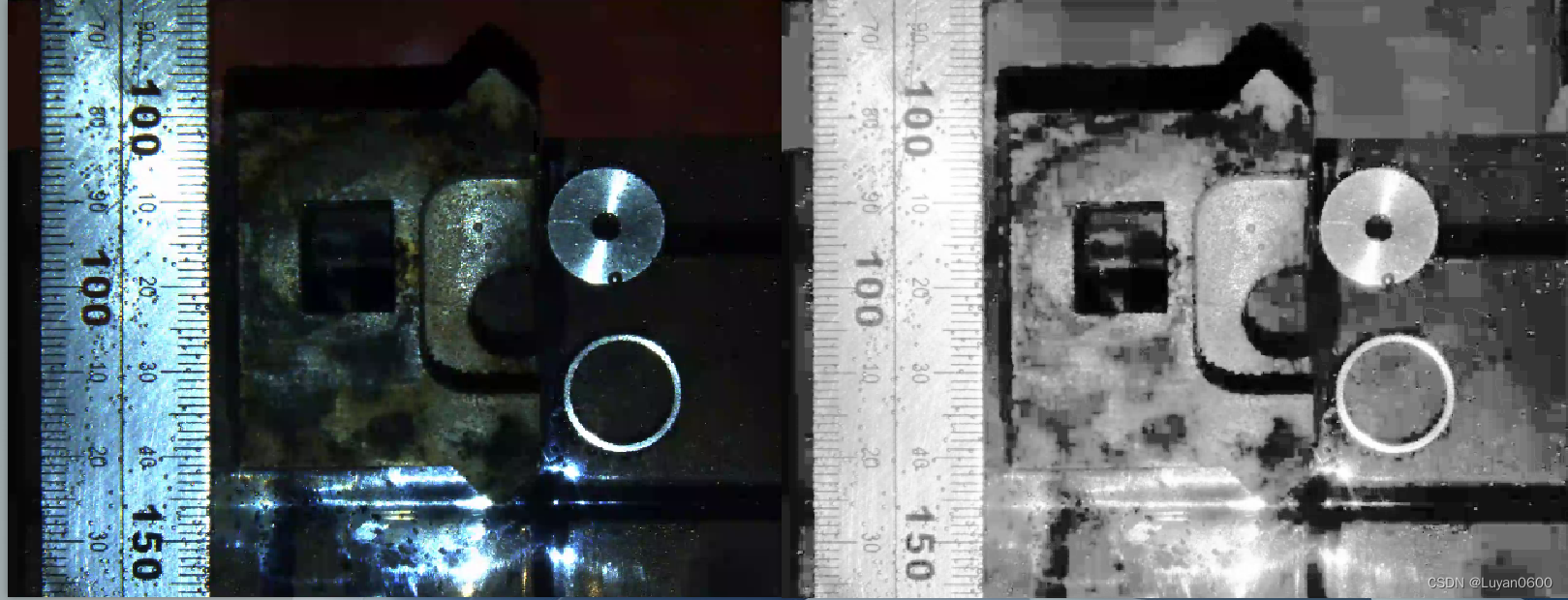

进行了这三步操作后，图片效果如下：

观察效果：较暗的地方突出了，希望特征能够顺利提取出来。预处理这里还有可以尝试的手段：如使用 emphasize() 或者illuminate() 增强图像的高频区域（边缘和拐角），使图像看起来更清晰。

---

2.边缘检测

分析：

使用代码：

edges_sub_pix (EnhancedImage, Edges, 'canny', 1, 20, 40)

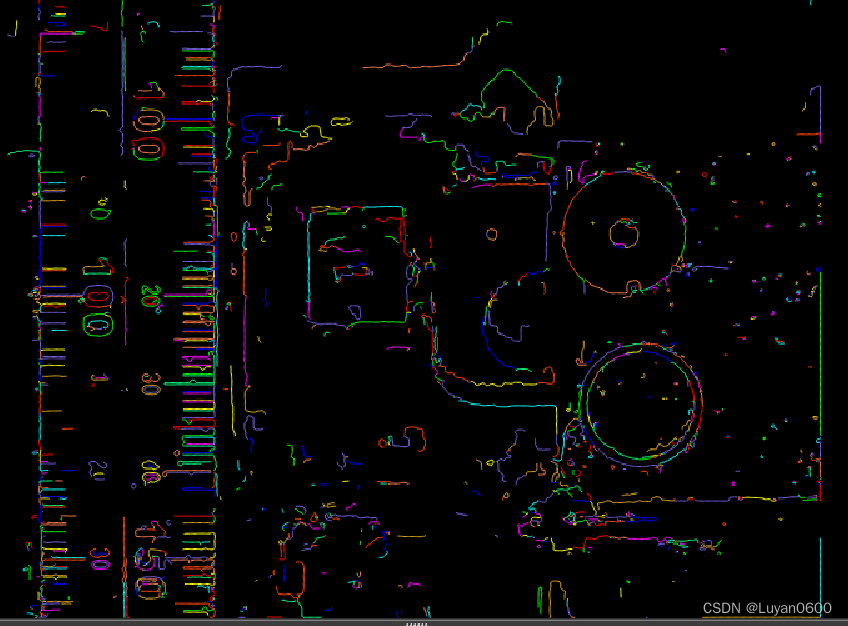

效果如下：

哎呀，感觉有戏啊。参数的调整后面再说，让我们先把流程做完。

3.直线检测

分析：

使用代码：

lines_gauss (Edges, Lines, 1, 20, 40, 'light', 'false', 'true', 'false')

出现问题：

ok，直接报错了啊，Image data management: wrong object-ID (HALCON错误代码: 4052)。

问题分析：

寻求大佬帮助，啊原来是因为算子的第一个参数是xld格式的，参考大佬回答：HALCON错误代码: 4052。
查看lines_gauss()算子的介绍：halcon lines_gauss算子详解

Image (input_object) ：输入图像
Lines (output_object) ：检测线条（XLD）
Sigma (input_control) ：高斯滤波值
Low (input_control) ：滞后阈值分割的低阈值
High (input_control) ：滞后阈值分割的高阈值
LightDark (input_control) ：提取线条类型（ ‘dark’,‘light’）
ExtractWidth (input_control) ：是否提取线宽（‘false’,‘true’）
LineModel (input_control) ：用来调整线条位置和宽度的线模型（‘bar-shaped’, ‘gaussian’, ‘none’, ‘parabolic’）
CompleteJunctions (input_control) ：在断连的部分是否添加节点使线条连续（‘false’, ‘true’）

这样看来在上一步canny检测之后的输出结果是XLD轮廓，在Halcon中，使用XLD表示亚像素的轮廓和多边形。常用edges_sub_pix算子来提取亚像素轮廓（halcon中XLD的概念及算子应用）。

解决方案：

可以试着对XLD轮廓直接进行操作：

• 借鉴大佬的教程：Halcon 第四章『图像特征和提取』◆第5.3节：XLD轮廓处理—分割、筛选、连接or拟合
  问题还是存在的，这样的场景下轮廓线杂乱无章，较难提取有用的特征，我希望画面还是要干净一些才行。

3.再次直线检测

分析：

矩形检测中没有使用xld轮廓，我们先进行矩形的检测试试看，使用代码：

threshold(EnhancedImage, Regions, 0, 143)
connection(Regions, ConnectedRegions)
select_shape(ConnectedRegions, Rectangles, 'rectangularity', 'and', 0.9, 1.0)

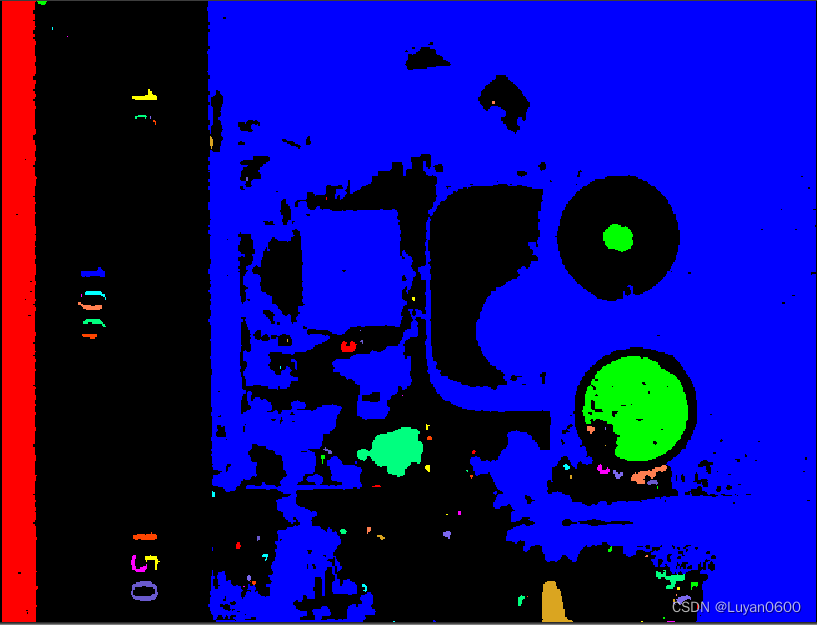

效果如下：


好好好，突然把左侧尺子边缘测出来了，那么思路来了，如果能把上图右侧蓝色区域补起来，那么尺子两个边就都能检测到。

• 我们先fill_up()一步，填充效果较差
• 那就使用shape_trans(),强行将其补成矩形
• 再用图片高度条件筛选
  代码如下：

connection(Regions, ConnectedRegions)
shape_trans (ConnectedRegions, RegionTrans, 'rectangle1')
select_shape(RegionTrans, Rectangles, 'height', 'and', Height, Height)

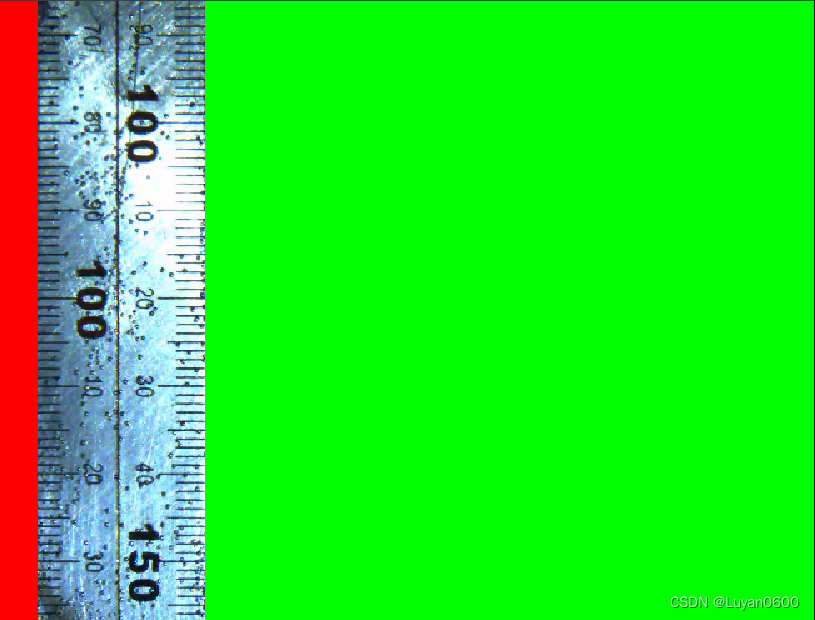

效果如下：

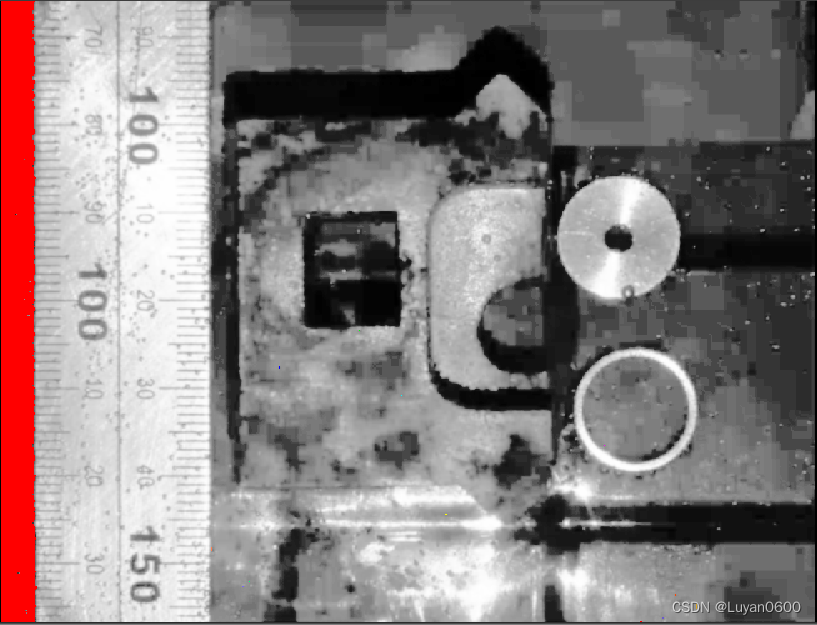

但是这样的弊端很大，尺子的一部分被遮盖了起来，测出来的其实不是真实边缘：

4.圆形检测

这个直线检测是真难啊，暂时没有什么好的办法，我们先对俩圆进行检测：

• 先提取ROI，参考Halcon图像预处理-感兴趣区域（ROI）
  我们使用 gen_rectangle1(）算子和reduce_domain(）算子对图片进行裁剪，只提取有圆形的区域。
• 然后我们进行二值化；
• 按照面积筛选；
• 取最小外接圆。

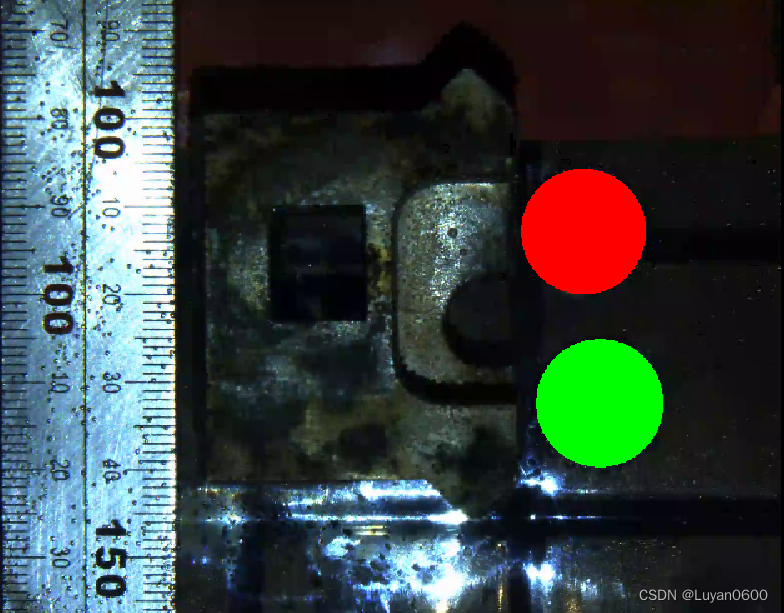

  效果如下：

  ok，看着非常不错。

5.矩形检测

ok，最后是矩形的检测，让我们复制检测圆形的思路：

• 先提取ROI
• 二值化
• 填充后分离形状
• 形状修正为内接矩形

出现问题：

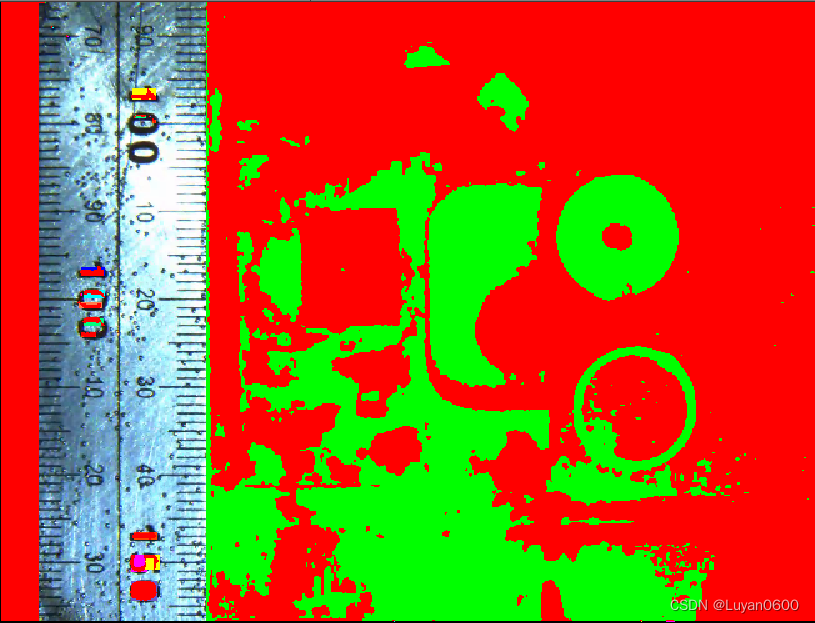

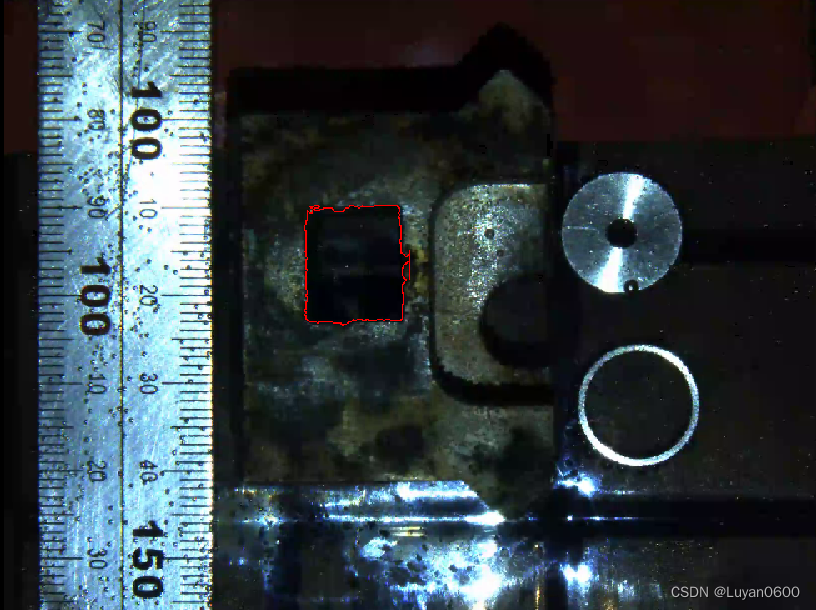

咋就是说，其实问题很大，转化出来的内接矩形其实是不准的，识别的形状它很不规则，如下图所示：

救命啊，这个怎么能修正为正好合适的规则矩形呢，用外接矩形转换太大，内接矩形又太小。

6.输出结果显示在图片上

okk，最后我们把这俩圆的圆点坐标和半径求出来，标在图片上：

• 先求圆心坐标和半径，参考大佬的代码：halcon 寻找圆 半径和圆心
• 然后在图片上绘制点和线，
• 这里是在窗体上绘制的教程：温故而知新（一）Halcon 画线，虚线，圆，矩形
  这是手动绘制点和线等形状。
• ok，原来是可以先创建region，然后用paint_region()算子：Halcon中Region绘制到图像方法–paint_region()
• 最后把文字信息显示上来。

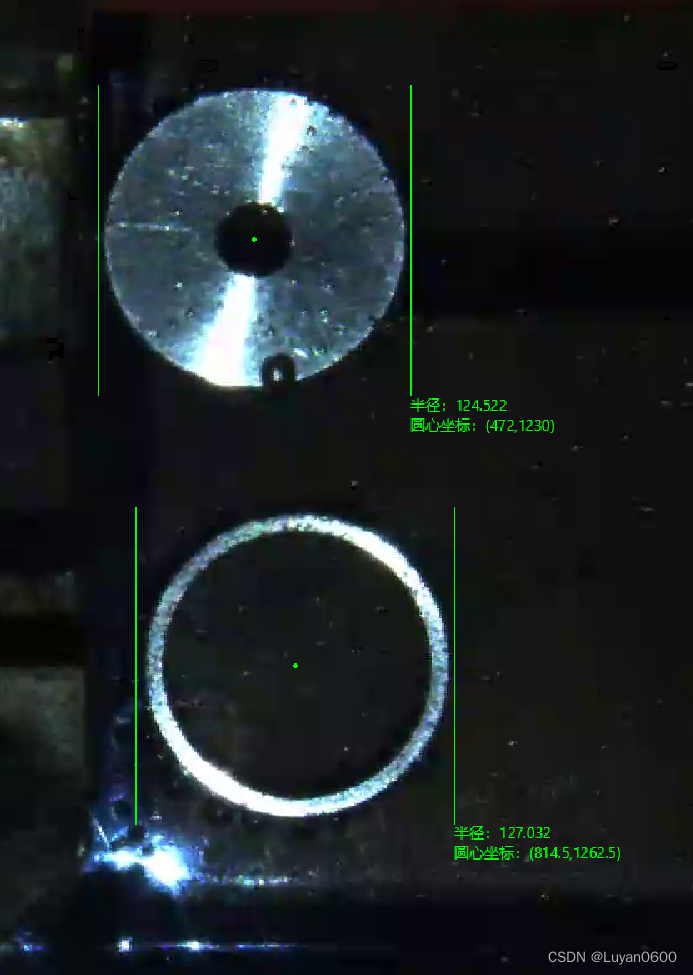

欧克，结果如下：

注意：
很曲折好不好，添加点和线是在图片上添加的，先画了一个region然后添加在图片上，而添加文字是添加在窗口，用了外部算子，代码如下：（真心觉得这些操作没有OpenCV方便呢？）

gen_circle (Circle, Row, Column, 2)
paint_region (Circle, Image, ImageResult, [0, 255, 0], 'fill')
gen_region_line (RegionLines, Row-Radius, Column-Radius, Row+Radius, Column-Radius)
gen_region_line (RegionLines1, Row-Radius, Column+Radius, Row+Radius, Column+Radius)
paint_region (RegionLines, ImageResult, ImageResult1, [0, 255, 0], 'fill')
paint_region (RegionLines1, ImageResult1, ImageResult2, [0, 255, 0], 'fill')

font_name :='Courier'
font_size := 20

dev_open_window (0, 0, Width, Height, 'black', WindowHandle)
dev_display (ImageResult2)

disp_message (WindowHandle, '半径：' + Radius +'\n圆心坐标：(' + Row +',' + Column +')' , 'image', Row+Radius, Column+Radius, 'green', 'false')

总结：

好好好，在002中，首先复习了001中的颜色反转操作，学到了HALCON中有region和XLD的区别，小东西花样还挺多。这个项目做的很差，练习时长两周半的我要再想想其他办法搞一下。
