Xilinx FPGA时序约束简单实例

问题阐述

源自通信算法的一个工程，存在两种频率，基带算法频率和中频频率，记为clk_1和clk_2，分别为2kHz与100kHz，对于FPGA为低频时钟。以接收端为例，接收端接收到频率为clk_1的中频信号后需经过变频等操作，变换到基带的clk_2，因此涉及到多bit信号快时钟域到慢时钟域的处理问题，相反的发射端是慢时钟域到快时钟域的问题。这里以接收端为例说明时序约束的方法。

1. 时钟分析

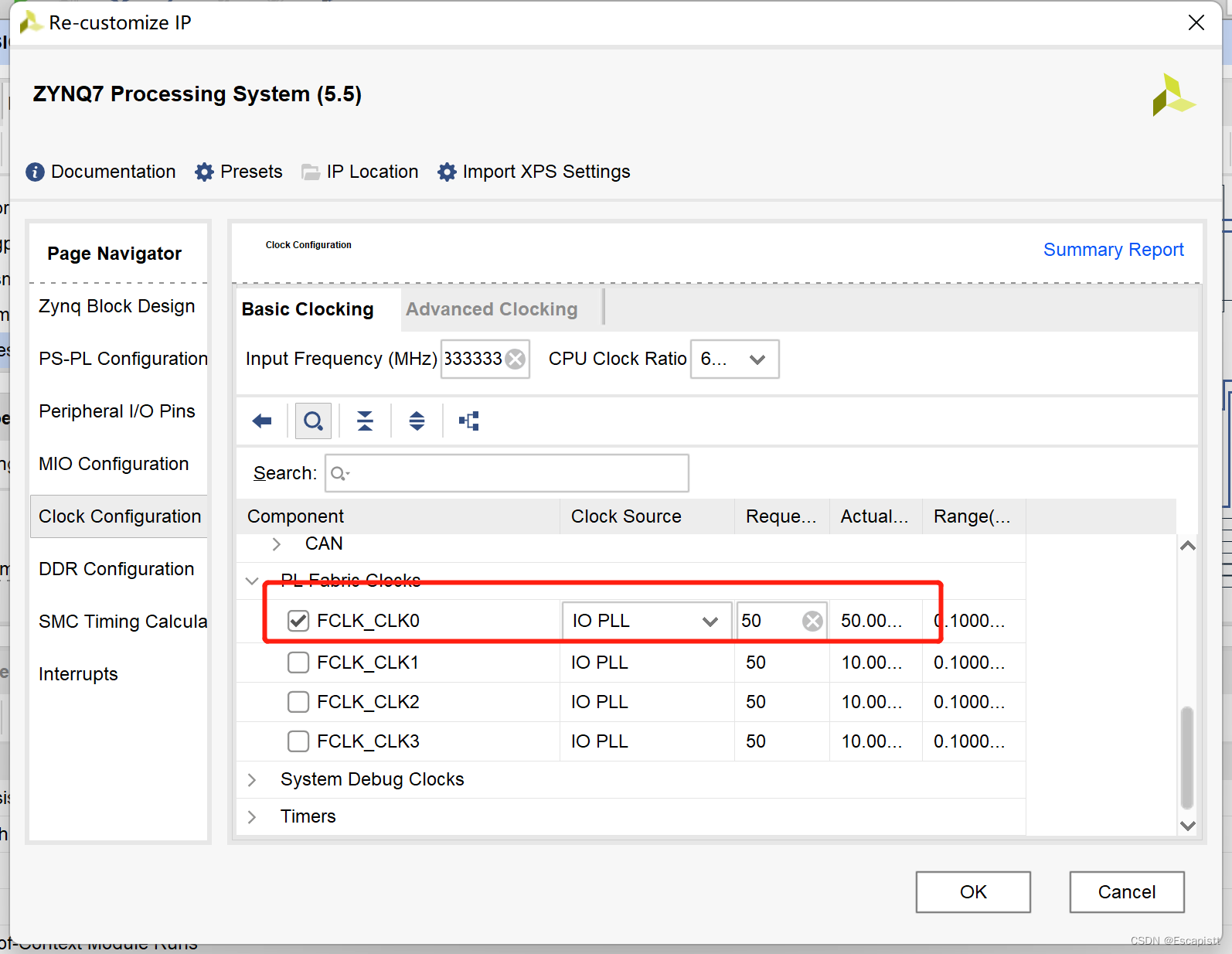

使用的FPGA为ZYNQ7020，时钟为50MHz，由PS端产生，如图所示。

由于clk_1和clk_2频率过低，MMCM和PLL无法生成，因此采用计数器来实现时钟分频。分频代码：

module clk_gen(
    input sys_clk, //系统时钟
    input sys_rst_n,

    output reg clk_1, //基带时钟 2k
    output reg clk_2 //中频时钟 100k
    );

reg [5:0] clk_cnt_1;
reg [9:0] clk_cnt_2;

always @(posedge sys_clk or negedge sys_rst_n) begin
    if(sys_rst_n==1'b0)begin
        clk_cnt_1<=5'b0;
        clk_cnt_2<=10'b0;
        clk_1<=1'b0;
        clk_2<=1'b0;
    end
    else if(clk_cnt_1<6'd49)begin
        if(clk_cnt_2<10'd249)begin
            clk_cnt_2<=clk_cnt_2+1'b1;
        end
        else begin
            clk_cnt_2<=10'b0;
            clk_2<=~clk_2;
            clk_cnt_1<=clk_cnt_1+1'b1;
        end
        end
        else begin
            if(clk_cnt_2<10'd249)begin
                clk_cnt_2<=clk_cnt_2+1'b1;
            end
            else begin
                clk_cnt_1<=5'b0;
                clk_cnt_2<=10'b0;
                clk_1<=~clk_1;
                clk_2<=~clk_2;
            end
        end

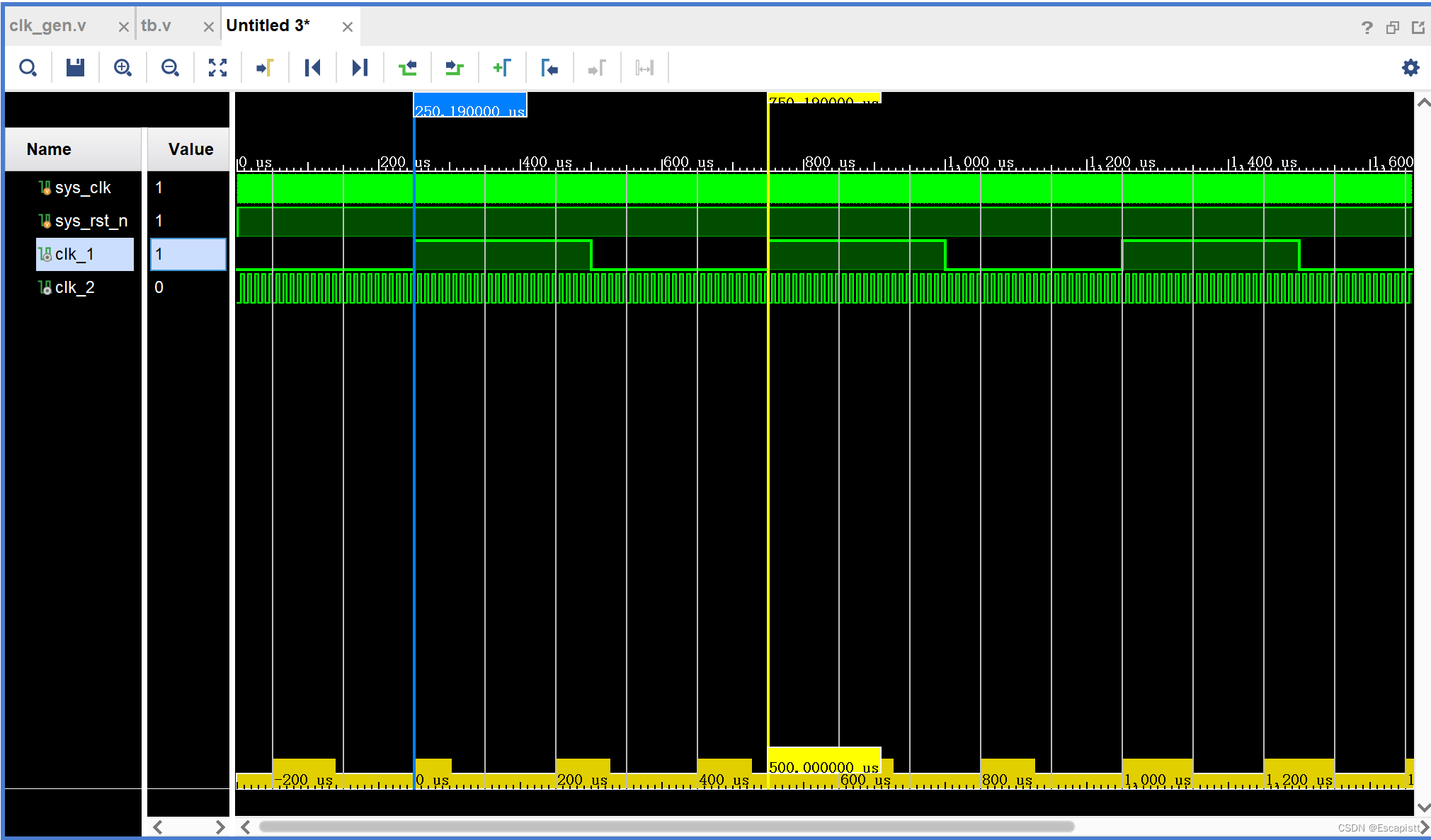

仿真：

2. 添加时钟约束

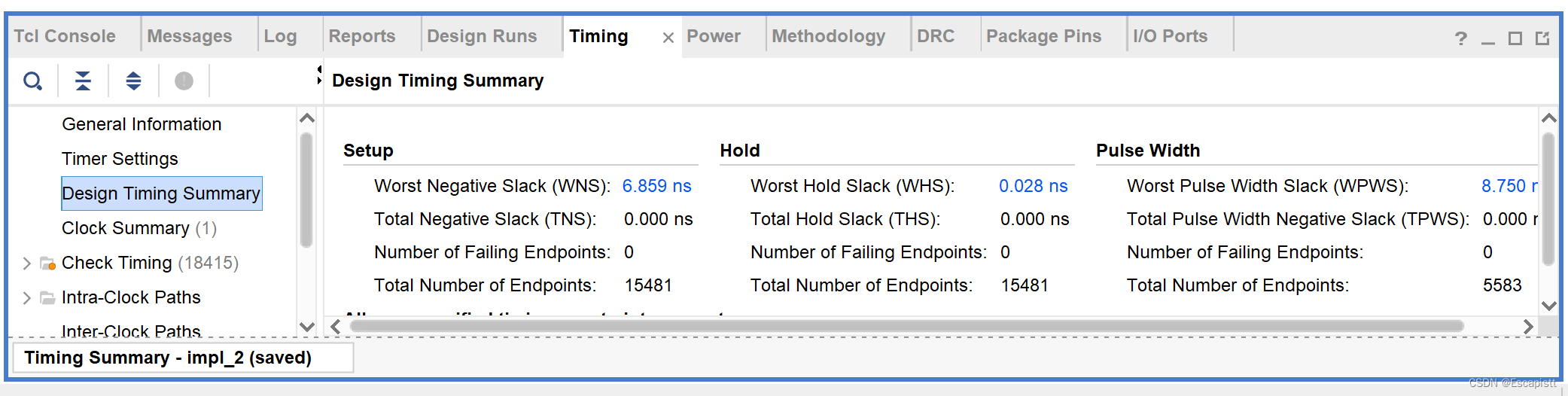

对整个工程综合、实现，看到timing如下：

此时时序没有报错，但实际是因为没有做时序约束引起的，在tcl运行命令：

report_clock_networks -name timing

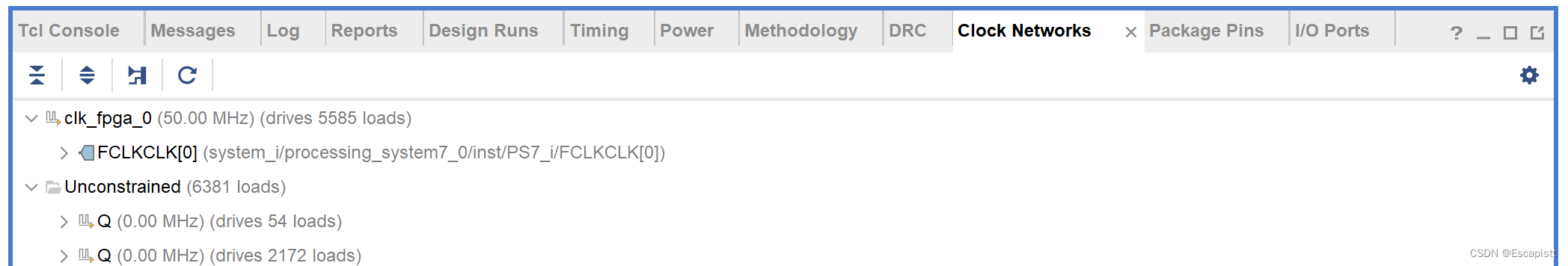

打开"clock networks":

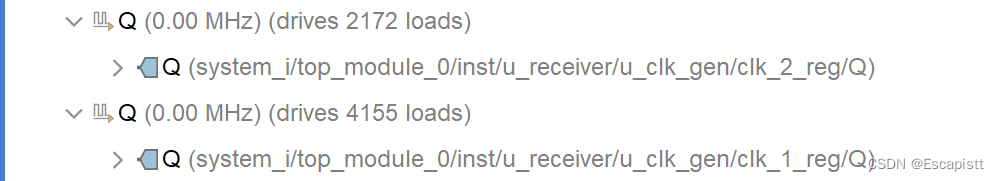

这里两个未约束时钟就是clk_1,clk_2：

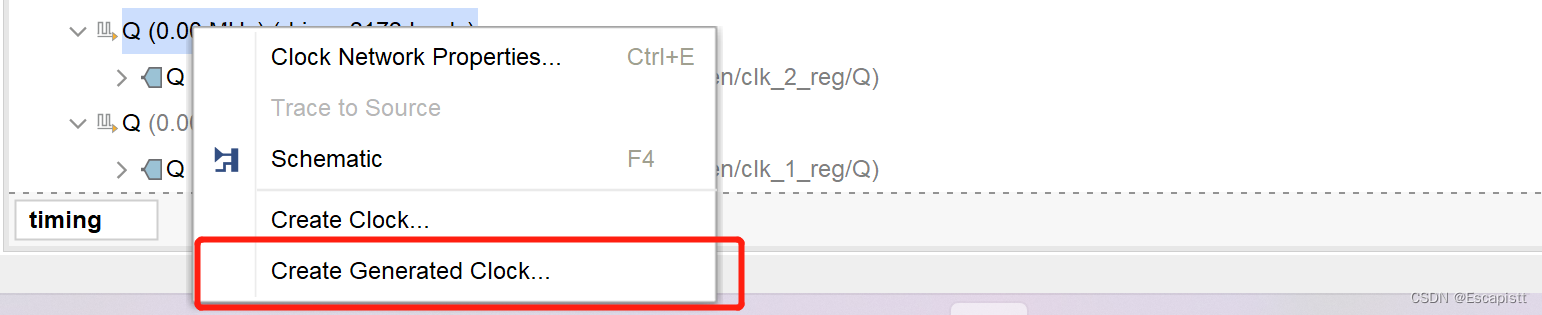

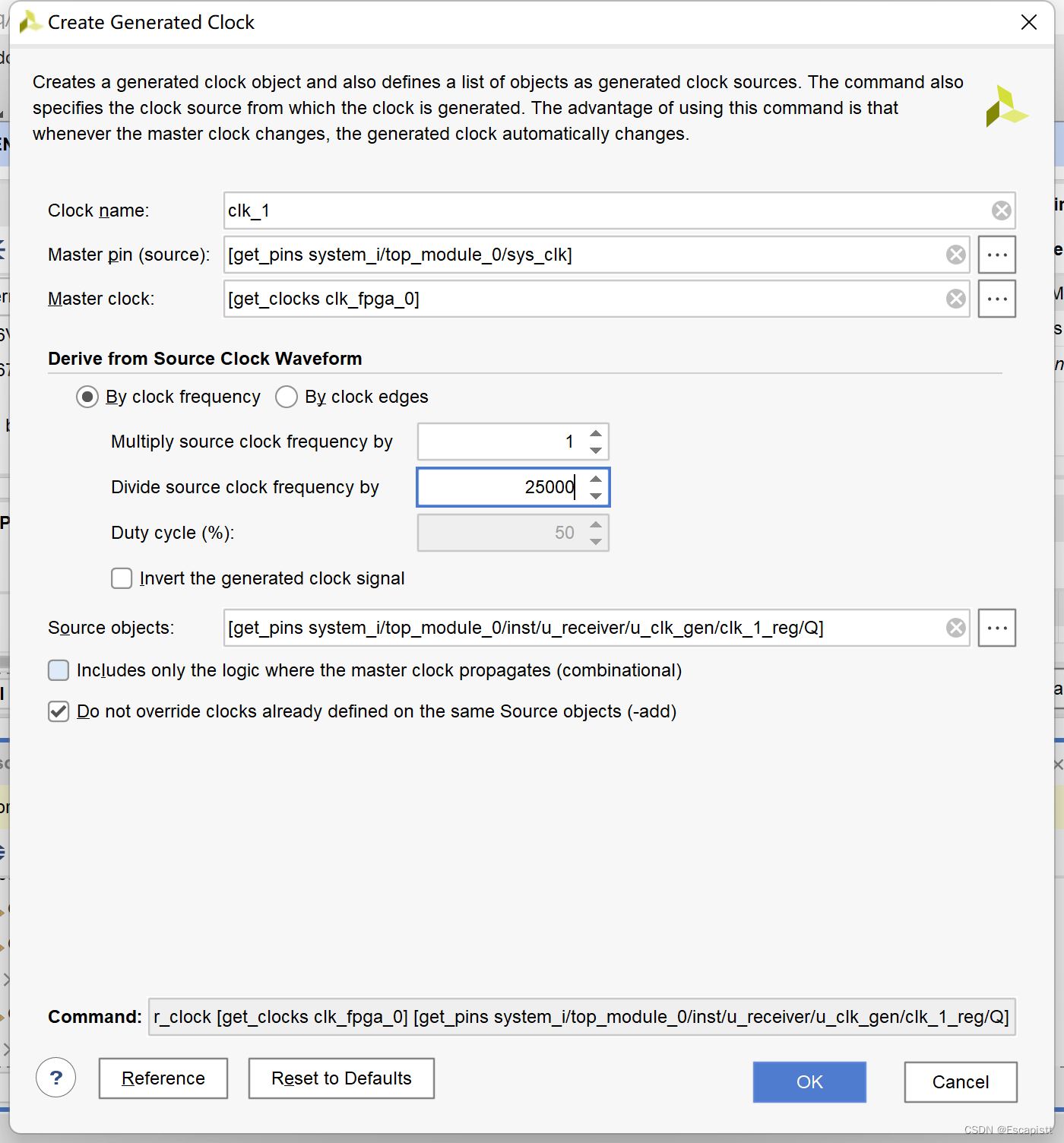

右键时钟，选择"create generated clock"

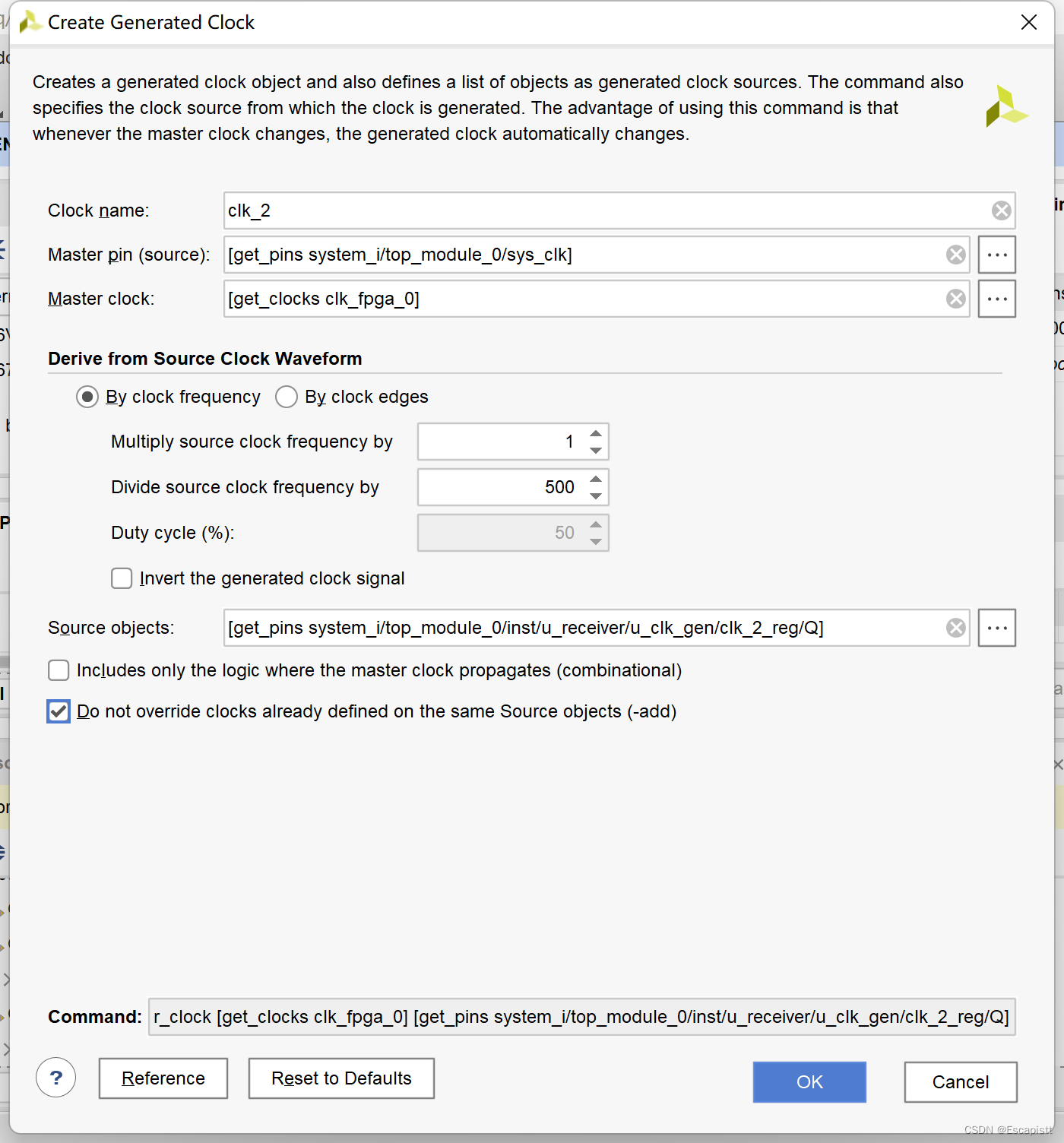

设置名字，来源时钟，分频系数：

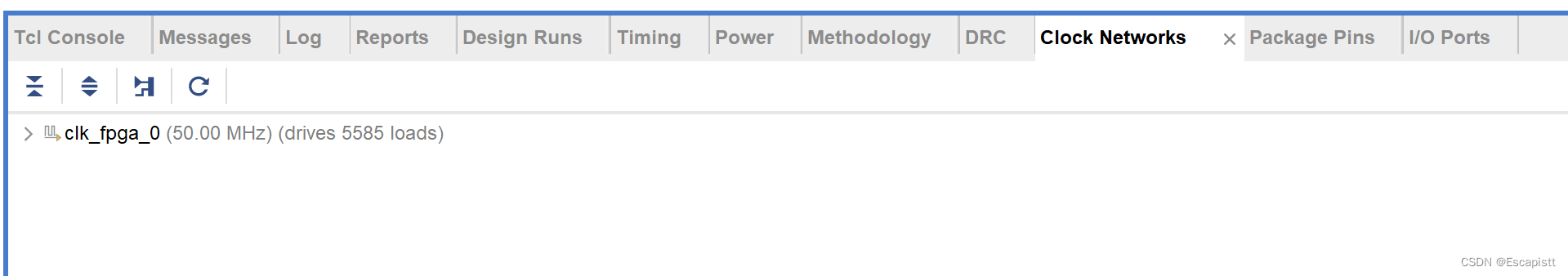

此时再查看"clock networks"，时钟都被约束：

输入命令：

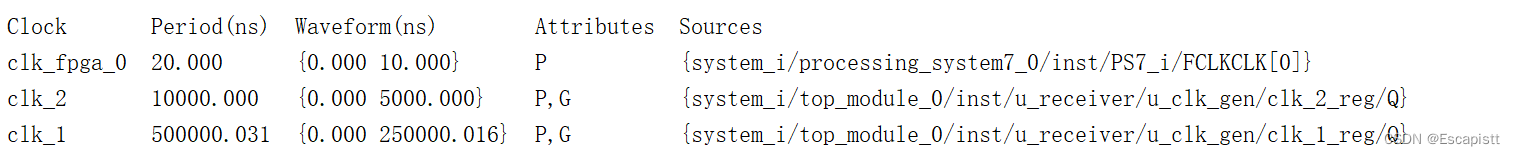

report_clocks

可以查看：

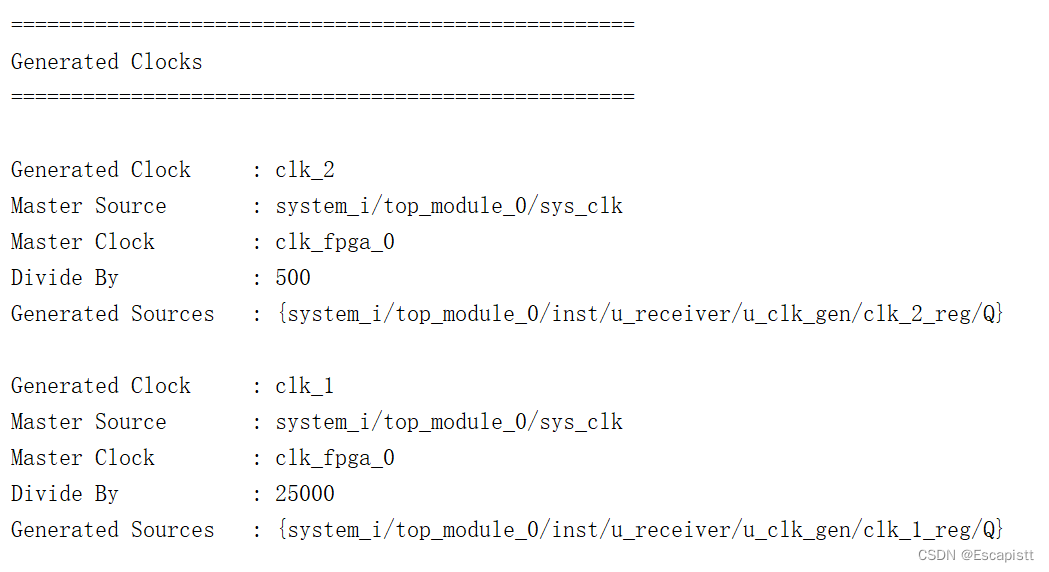

generated clocks:

此时再查看xdc文件，多了这两条：

create_generated_clock -name clk_2 -source [get_pins system_i/top_module_0/sys_clk] -divide_by 500 -add -master_clock clk_fpga_0 [get_pins system_i/top_module_0/inst/u_receiver/u_clk_gen/clk_2_reg/Q]
create_generated_clock -name clk_1 -source [get_pins system_i/top_module_0/sys_clk] -divide_by 25000 -add -master_clock clk_fpga_0 [get_pins system_i/top_module_0/inst/u_receiver/u_clk_gen/clk_1_reg/Q]

3. 时序调试

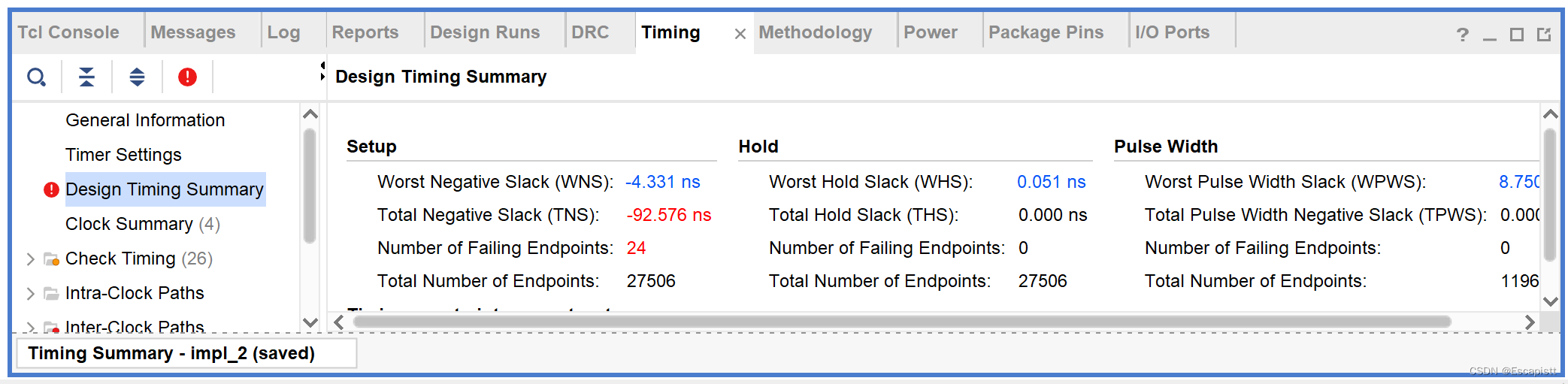

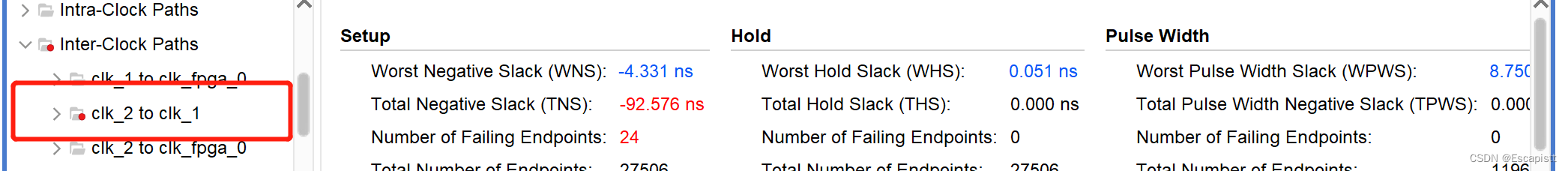

再进行综合，实现，时序出现错误：

查看报告主要是clk_2到clk_1出现了建立时间的错误：

这属于多bit信号跨时钟域处理问题，常见的方法异步FIFO、DMUX等，网上资料很多，但我们这个时钟频率很低，不需要用到这么复杂的方法。

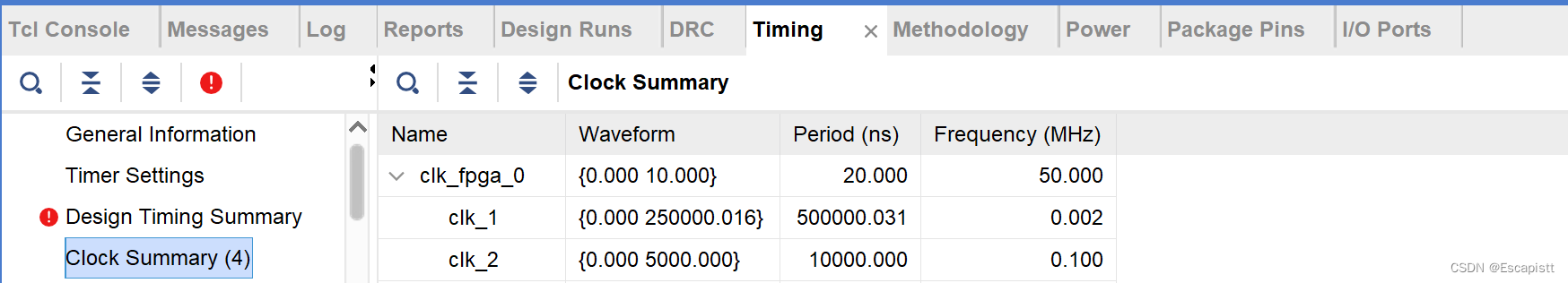

查看"clocking summary"：

“waveform"里有时钟的相位信息，clk_1和clk_2是相位偏移为0的时钟，clk_1时钟域对clk_2时钟域采样的时候，二者的时钟沿差不多是重合的，猜测可能在数据变化的时候进行了采样，从而可能会产生亚稳态。但是如果让clk_1和clk_2的相位错开，在clk_2高电平或低电平的中间对数据进行采样，因为clk_2的时钟频率对FPGA来说是很低的，在数据稳定时进行采样可能可以避免亚稳态的出现。

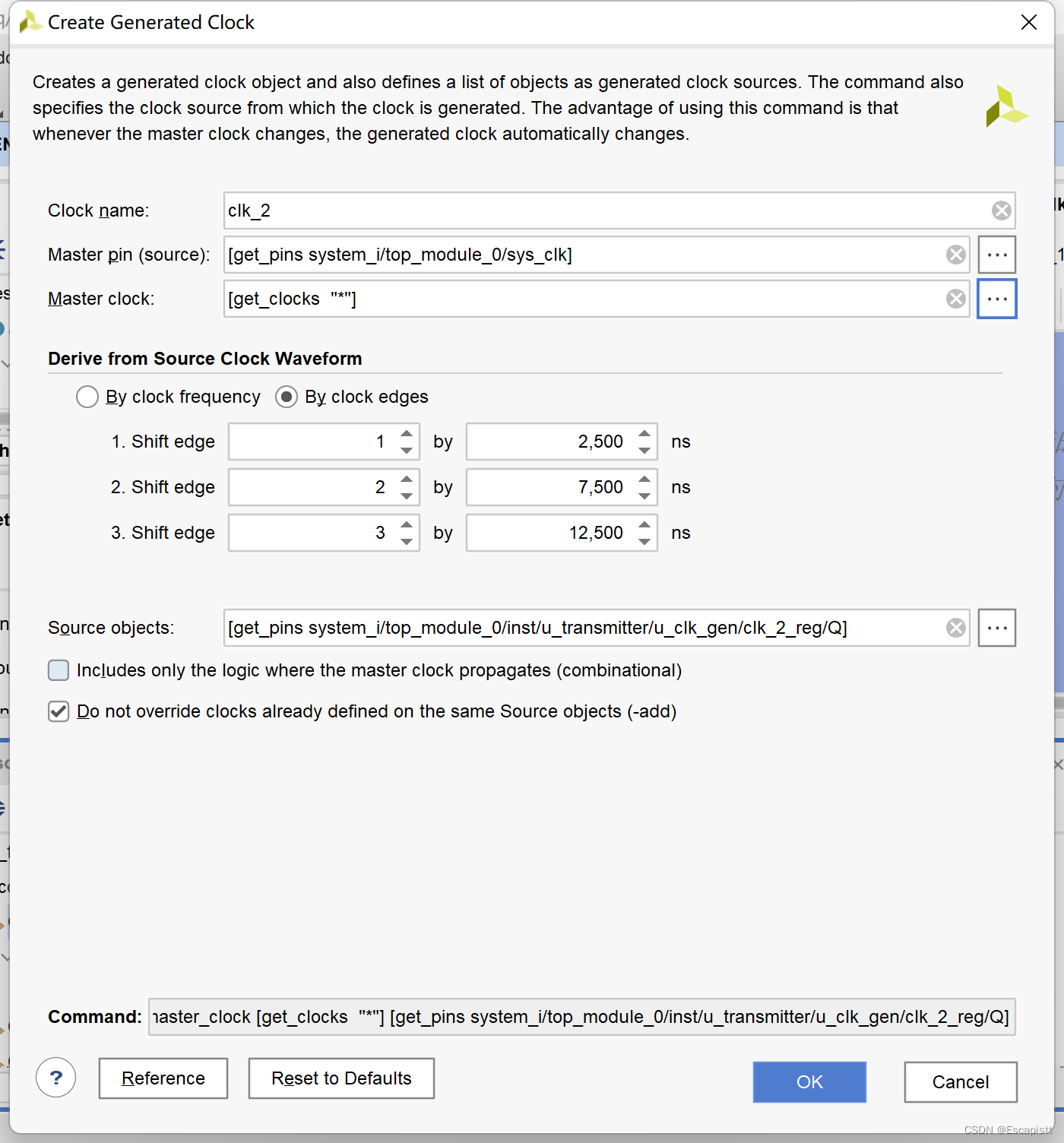

所以我们做一个小的修改，删除xdc里的对clk_2时钟约束，然后对其重新设置：

其他设置都相同，不同的是在"derive from source clock waveform"里选择"by clock edges”，设置的是前三个上升沿或下降沿。
再重新进行综合，xdc文件里也多了代码：

create_generated_clock -name clk_2 -source [get_pins system_i/top_module_0/sys_clk] -edges {1 2 3} -edge_shift {2500.000 7500.000 12500.000} -add -master_clock clk_fpga_0 [get_pins system_i/top_module_0/inst/u_receiver/u_clk_gen/clk_2_reg/Q]

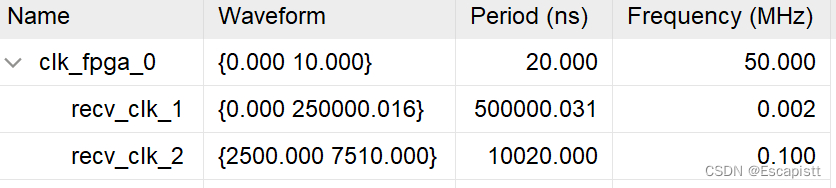

此时的"waveform"：

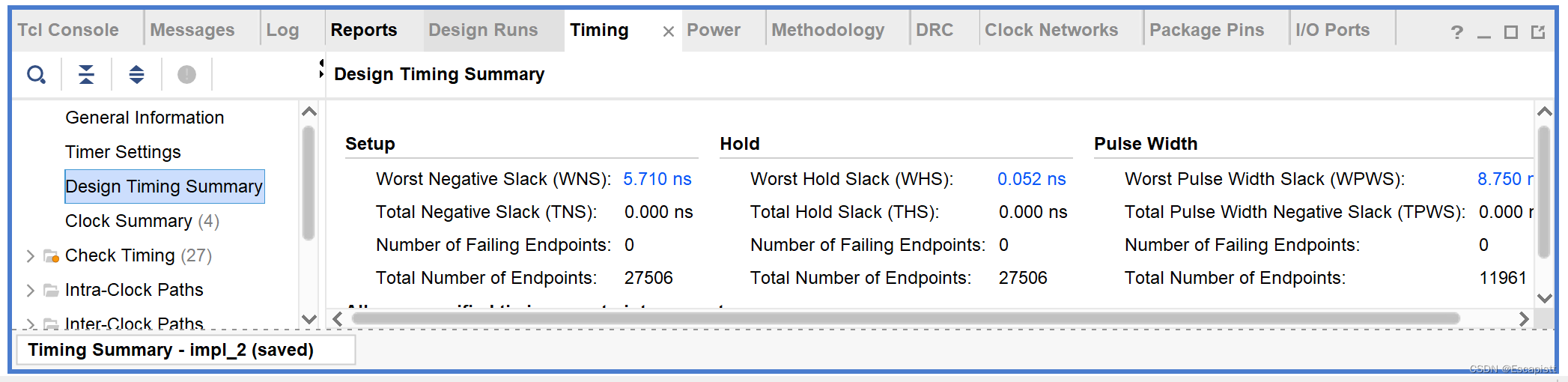

此时时序也不再报错：

后续再修改一下clk_gen的代码，来修改下clk_2的初始相位应该就可以了。
