该代码段描述了一个使用Verilog编写的按键检测模块，当检测到按键从高电平变为低电平时，一个20ms的计数器开始计数。如果计数达到预设的最大值（999999），则会触发一个标志信号，表示按键已被按压。在按键恢复高电平时，计数器清零。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

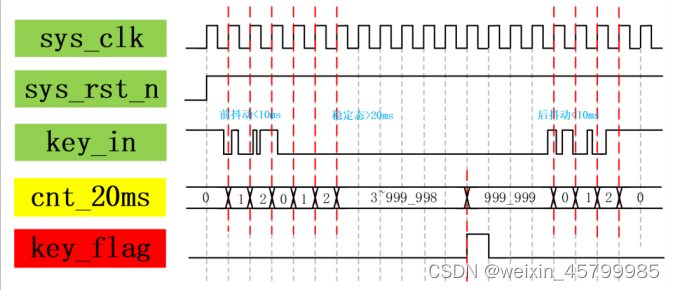

当检测到按键为低电平时 cnt_20ms 计数器开始计数，当检测到按键为高电平时 cnt_20ms 计数器清零，计数到最大值保持，计数到最大值减一时拉高一个标志信号，表明按键被按下。

reg [31:0] cnt_20ms_1;



always @(posedge clk or negedge rst_n) begin

    if (rst_n == 1'b0) begin

        cnt_20ms_1 <= 32'd0;

    end

    else if ( key1 == 1'b1 ) begin

        cnt_20ms_1 <= 32'd0;

    end

    else if ( key1 == 1'b0 ) begin

        if ( cnt_20ms_1 == 32'd999_999 ) begin

            cnt_20ms_1 <= cnt_20ms_1;

    end

    else begin

        cnt_20ms_1 <= cnt_20ms_1 + 32'd1;

    end

end



always @(posedge clk or negedge rst_n) begin

    if (rst_n == 1'b0) begin

        key1_press <= 1'b0;

    end

    else if (cnt_20ms_1 == 32'd999_998) begin

        key1_press <= 1'b1;

    end

    else begin

        key1_press <= 1'b0;

    end

end
