💡 Mermaid 状态图文本“隐身”之谜破解：`stateLabelColor` 的威力！🎨🕵️‍♀️

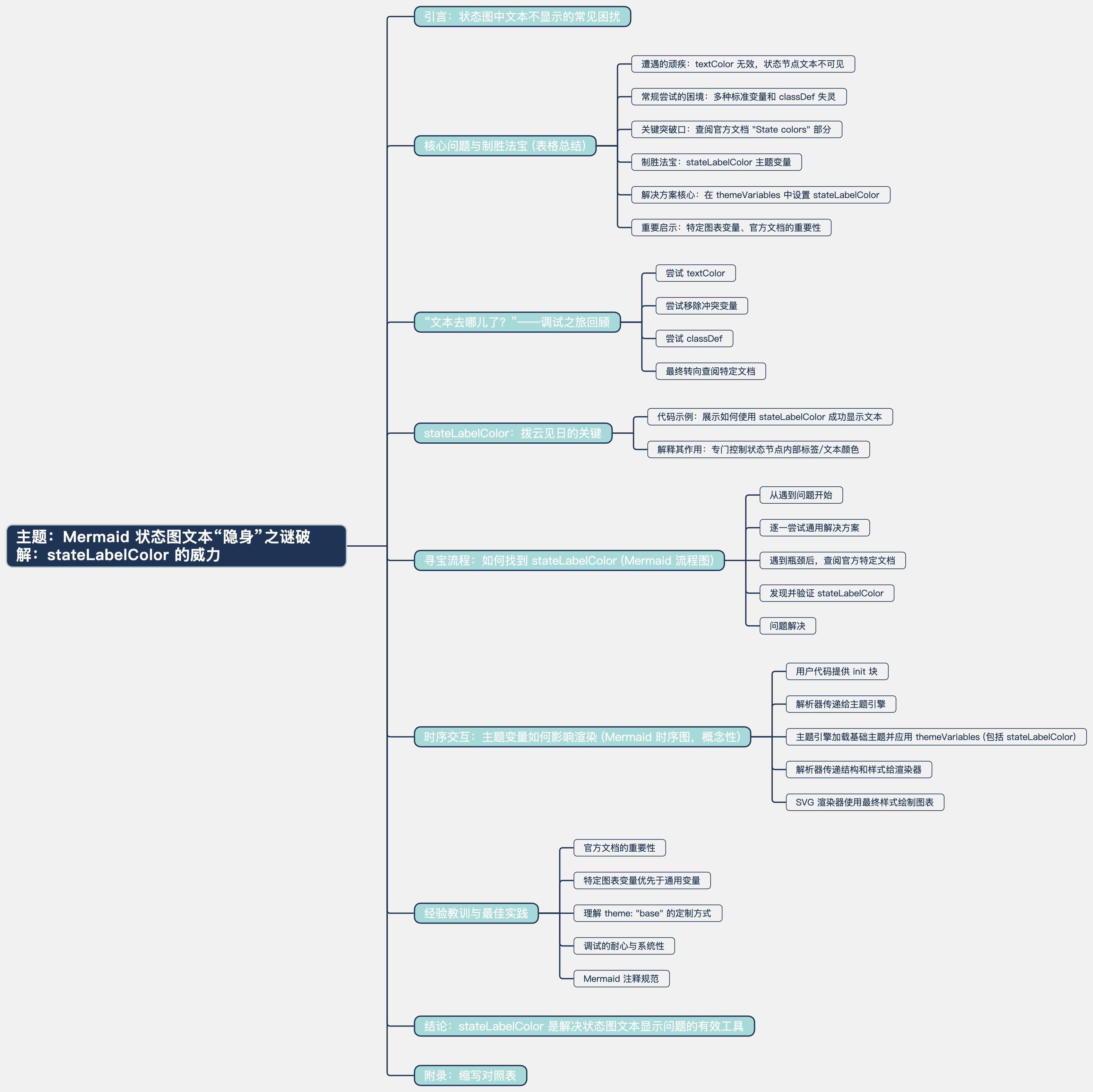

大家好！如果你也曾在使用 Mermaid.js 绘制状态图 (State Diagram) 时，为状态节点内的文本神秘“消失”而抓狂，那么这篇博客就是为你准备的“解谜卷轴”！经过一番艰苦卓绝的调试（相信我，过程堪比寻宝），我们终于找到了那个隐藏在幕后的“关键先生”——stateLabelColor 主题变量。

是的，你没看错！不是万能的 textColor，也不是听起来很相关的 primaryTextColor，而是这个专门为状态图节点标签（即我们期望看到的节点内文本）量身定制的 stateLabelColor。今天，就让我们一起揭开它的神秘面纱，看看它是如何让我们的状态图重焕光彩的！

📝 核心问题与制胜法宝 (表格总结)

方面	描述
遭遇的顽疾	在 Mermaid 状态图中，即使设置了全局 `textColor`，状态节点（方框）内的文本依然不可见（颜色可能与背景相同或透明），尤其是在使用了 `%%{init: { "theme": "base", ...}}%%` 进行主题化时。
常规尝试的困境	`textColor`、`primaryTextColor`、甚至 `classDef` 中的 `color` 属性，在某些情况下都无法有效控制状态节点内部文本的颜色。
关键突破口	查阅 Mermaid 官方文档关于状态图特定颜色配置 (State colors) 的部分。
制胜法宝	`stateLabelColor`！这个主题变量专门用于定义状态图中状态节点内部标签/文本的颜色。
解决方案核心	在 `%%{init: { "themeVariables": {...} }}%%` 中，明确设置 `stateLabelColor` 为期望的文本颜色。
重要启示	1. 不同 Mermaid 图表类型可能拥有自己特有的、更精确的主题变量。 2. 全局主题变量的优先级可能低于特定图表元素的专用变量。 3. 遇到样式难题时，深挖官方文档特定图表类型的配置说明至关重要。

😫 “文本去哪儿了？”——漫长的调试之旅回顾

想象一下，你精心绘制了一个状态图，定义了清晰的状态和转换，甚至还通过 themeVariables 调整了背景、边框和线条颜色，一切看起来都很完美……除了状态框里面空空如也，本该显示状态名称的文字不见了！😱

我们尝试了：

设置 textColor 为深色——无效！
移除各种可能冲突的颜色变量（如 primaryColor）——有时似乎有点效果，但并不稳定或不理想！
使用 classDef 强制给状态节点应用 color 样式——在某些环境下依然无效！

就在我们几乎要放弃，准备用 note 标注状态名称作为妥协方案时，一道光照了进来——Mermaid 官方文档中关于“State colors”的说明。

✨ `stateLabelColor`：拨云见日的关键！

通过仔细查阅文档，我们发现（或确认）了 stateLabelColor 这个变量。它正是专门为状态图中的状态标签（即节点内部的文本）设计的颜色配置项。

成功点亮状态文本的 Mermaid 代码示例：

在这个配置中，一旦我们使用了 stateLabelColor: "#111111"，状态节点内的“未激活”、“激活中”、“已激活”等文字就清晰地显示出来了！而转换标签（如“用户点击”）的颜色则可以继续由 primaryTextColor 或其他相关变量控制。

⚙️ 寻宝流程：我们是如何找到 `stateLabelColor` 的

下图模拟了我们从遇到问题到最终找到解决方案的思考路径：

🔄 时序交互：主题变量如何影响渲染（概念）

虽然这不是一个严格的程序调用时序，但可以帮助理解主题变量在 Mermaid 渲染流程中可能的作用环节：

💡 经验教训与最佳实践

这次“寻宝”之旅让我们深刻体会到：

官方文档是金矿：遇到棘手的配置问题时，回归官方文档，特别是针对特定图表类型的详细说明，往往能找到答案。
特定优于通用：Mermaid 的主题系统可能为不同图表类型的元素提供了比全局变量更精确的控制方式。stateLabelColor 就是一个典型例子。
theme: "base" 的意义：使用 theme: "base" 表明你希望从一个基础样式出发，并通过 themeVariables 进行深度定制。理解这个基础主题对各类元素的默认处理方式很重要。
调试需要耐心和系统性：通过逐步排除、对比测试和查阅资料，即使是最顽固的问题也能被攻克。
注释规范不能忘：再次提醒，Mermaid 指令行（包括 %%{init:{}}%% 内的赋值）的行尾不应有任何形式的注释。注释必须独占一行。
