DRC检查

首先，需要将全部铺铜选中，向上移动足够远的距离，如200mm，然后重新铺铜，再重新移回来，重新铺铜，以保证铺的铜是根据最新的线路来进行的，否则会报错。

DRC检测是根据规则来的，如果想检测不同的内容，需要对规则进行修改。

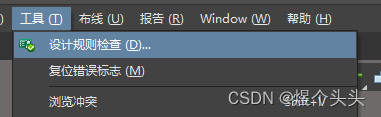

运行DRC

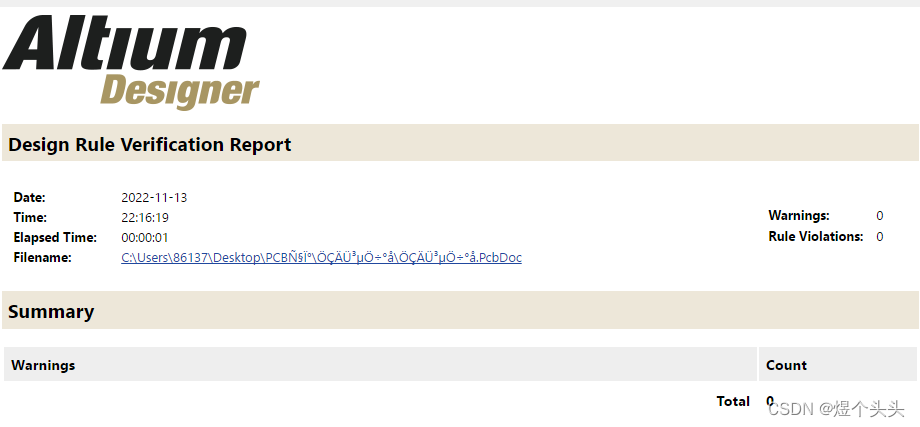

得到报告如下

丝印调整

调整板层显示，只显示Overlay，Solder（阻焊层），Mechanical 1。

设置只选择Components和Texts，避免误操作。

通过查找相同类别的对象，锁定所有的器件位置，避免误操作。

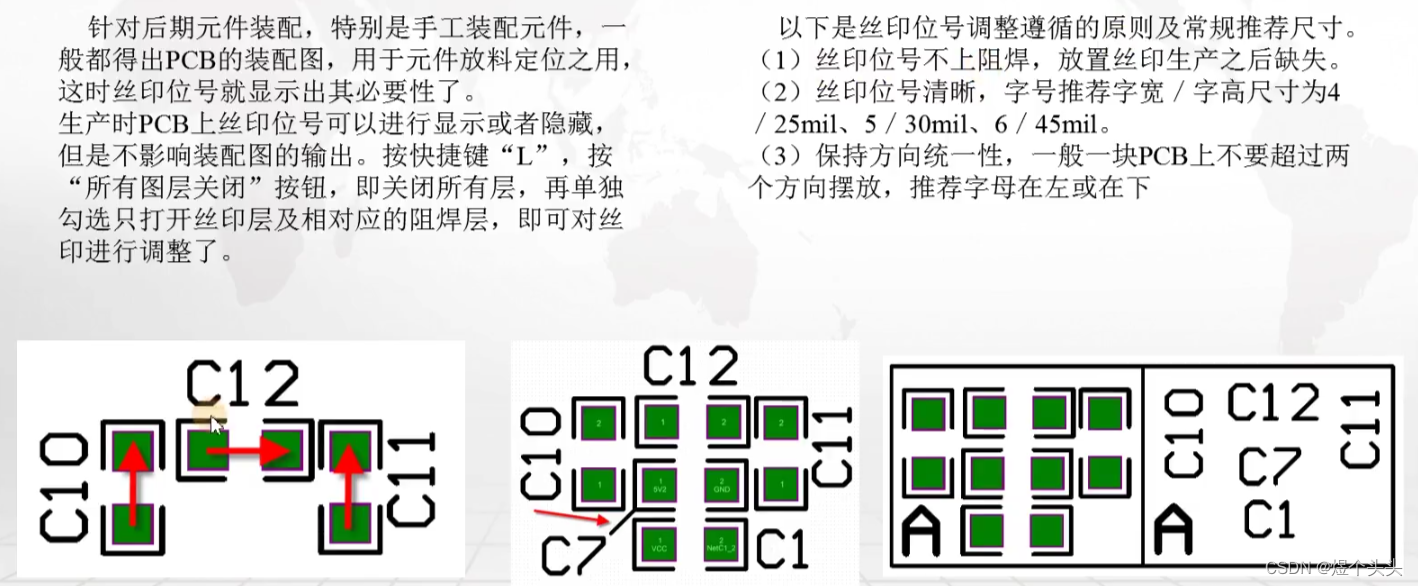

通过查找相同类别的对象，设置所有标注的字宽/字高。（5/30mil为中等尺寸比较通用）

设置定位快捷键为Num5，便于后续操作。

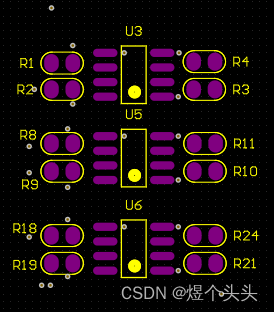

标注修改
按照横向器件和竖向器件来进行修改。

修改辅助标注，主要是一些引脚的位号标注，用于识别引脚位置。

1. 对于联合的对象，可以使用M+S进行移动。
2. 对于一脚标识别遮住的器件，可以额外绘制一个辅助标识。
3. 增加正负极标识。

LOGO导入

运行脚本

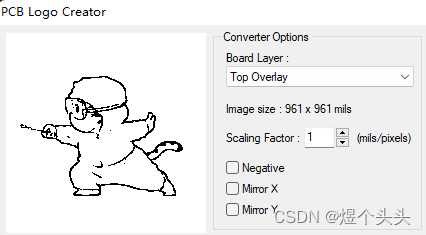

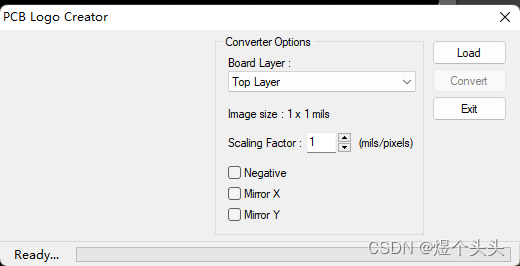

利用画图，将LOGO保存为单色位图，并进行载入。

可以通过联合-调整联合大小进行LOGO大小调整。

进行丝印的DRC检查

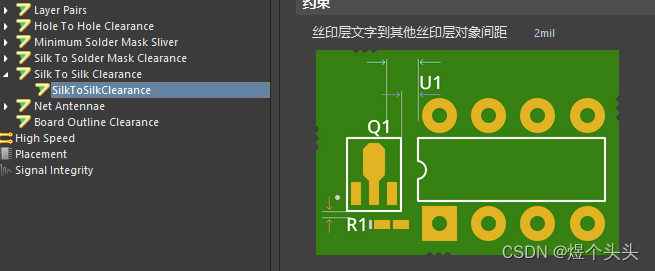

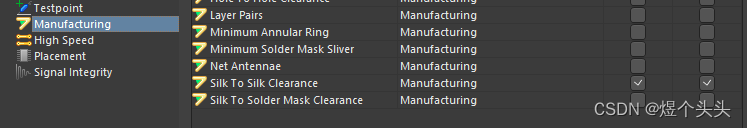

修改规则

添加检查规则

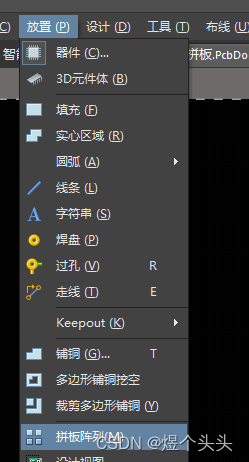

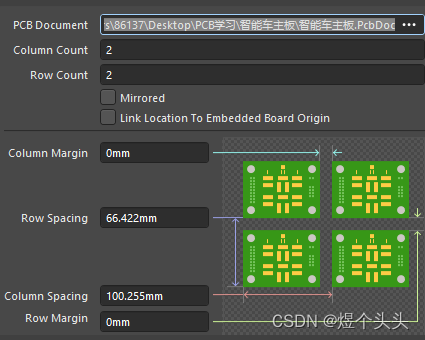

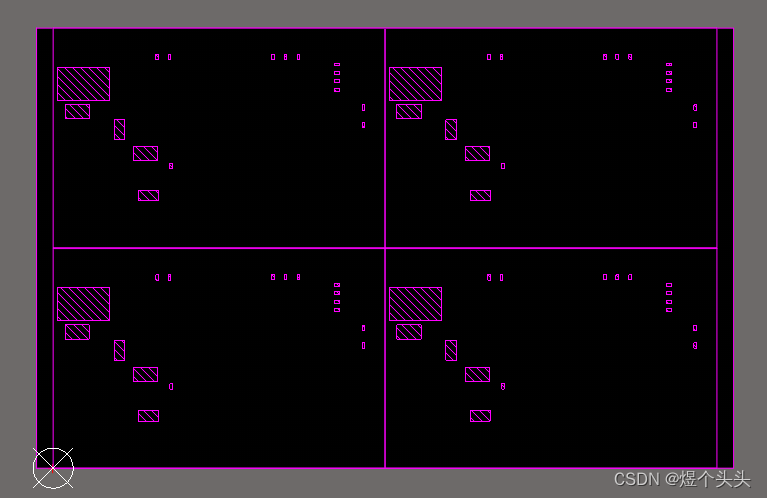

拼板

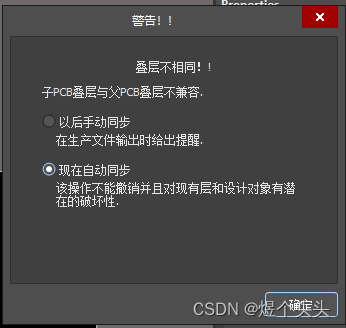

主板修改时，拼板也会进行自动更新

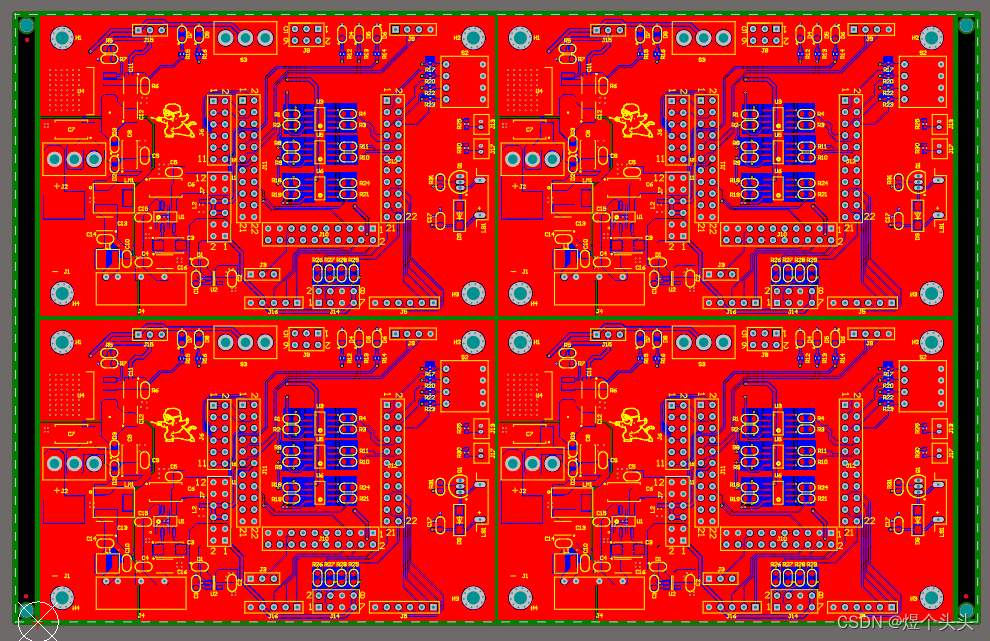

概念：将多块板子整合到一块上进行打板

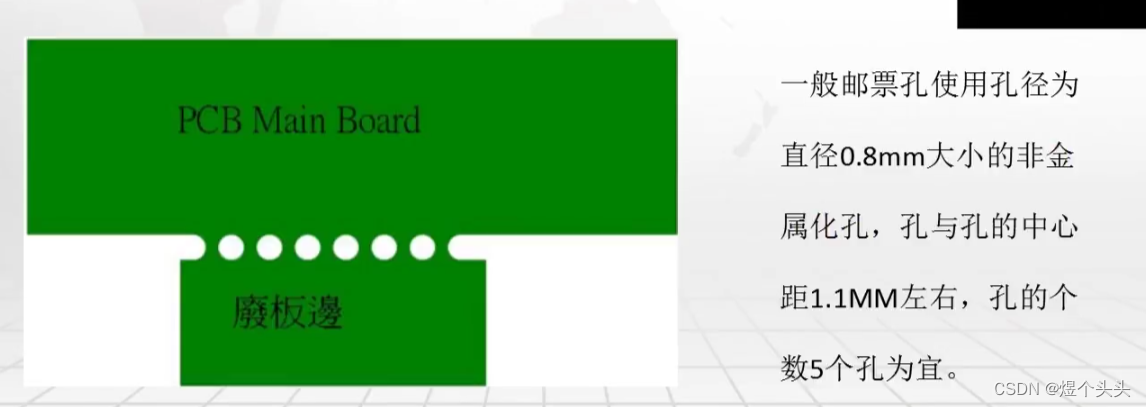

方法：V-CUT和邮票孔（规整的板子用V-CUT，异形的用邮票孔）

样式：

流程



添加工艺边
宽度为5mm，可以结合过孔进行定位。

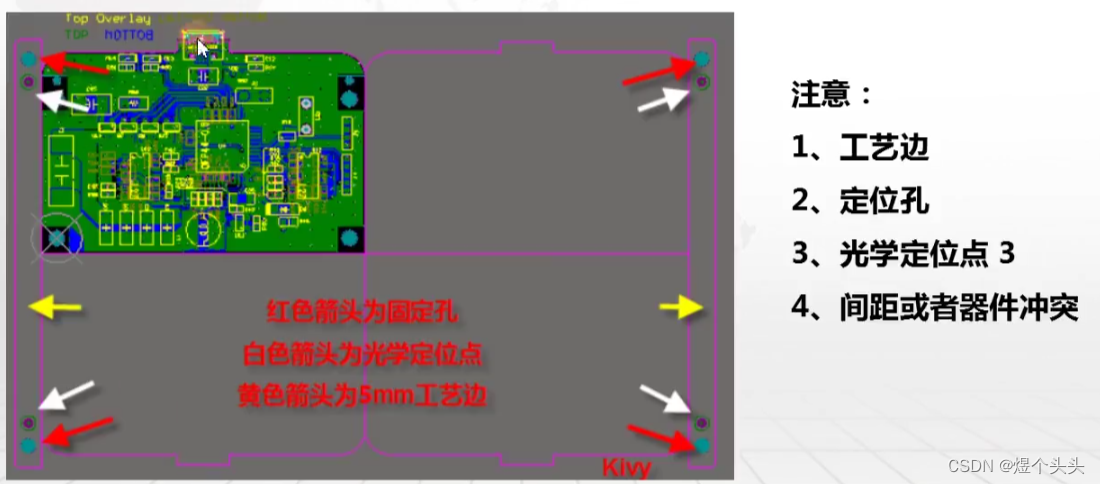

添加固定孔（四个）和光学定位点（三个）
固定孔：类型为焊盘，大小为3mm，盘的x和y都为3mm
光学定位点：有器件的层都要放，x和y都为1mm

进行填充

GND和PWR层都要填充

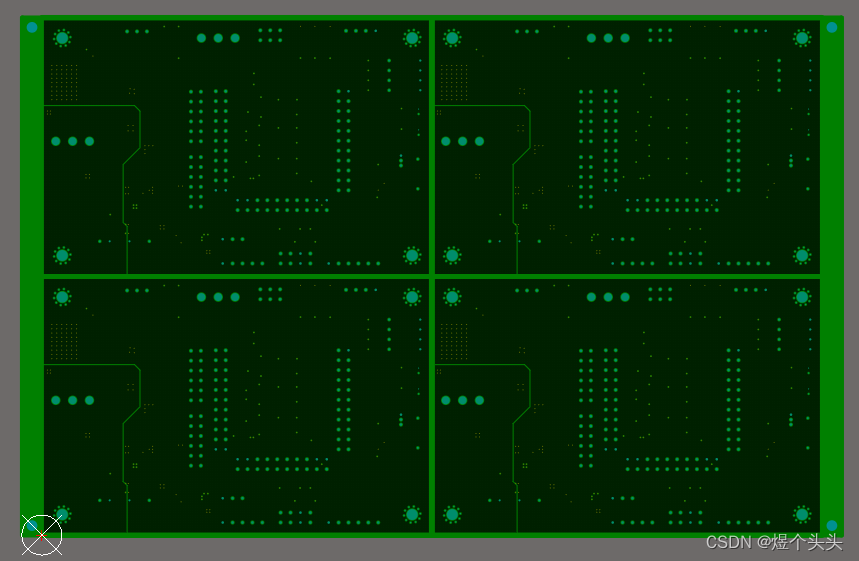

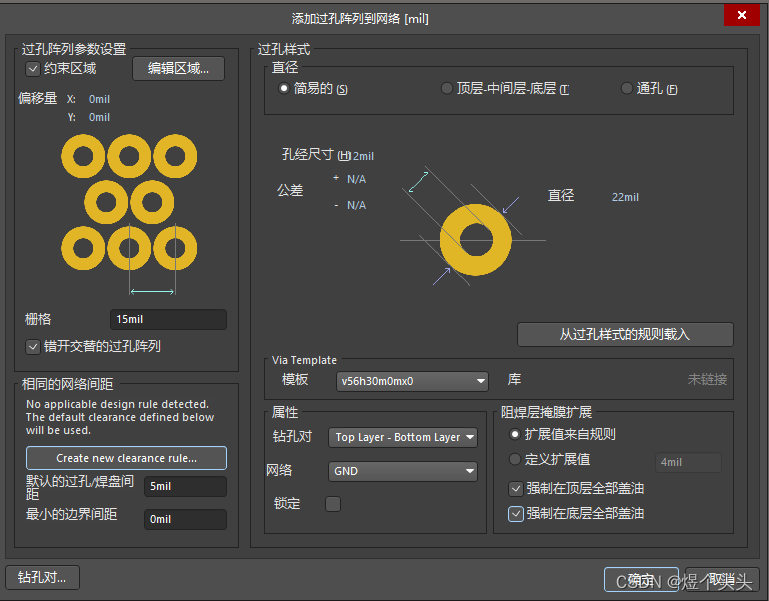

缝合孔

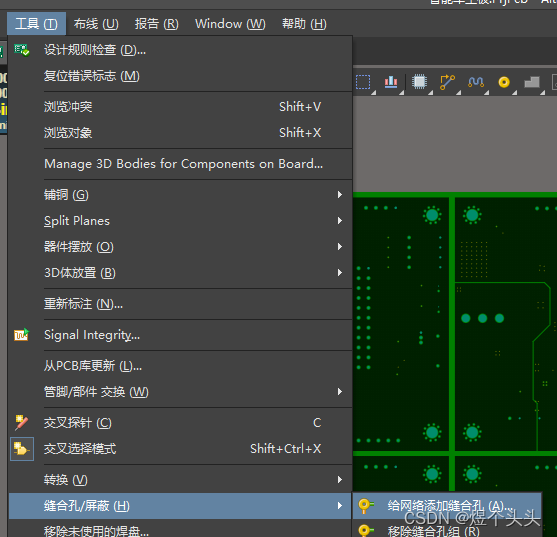

作用：

1. 增加底层和顶层的地铜皮的连接性
2. 起到屏蔽外界信号干扰的作用。

   编辑参数


文件的输出及整理

装配图

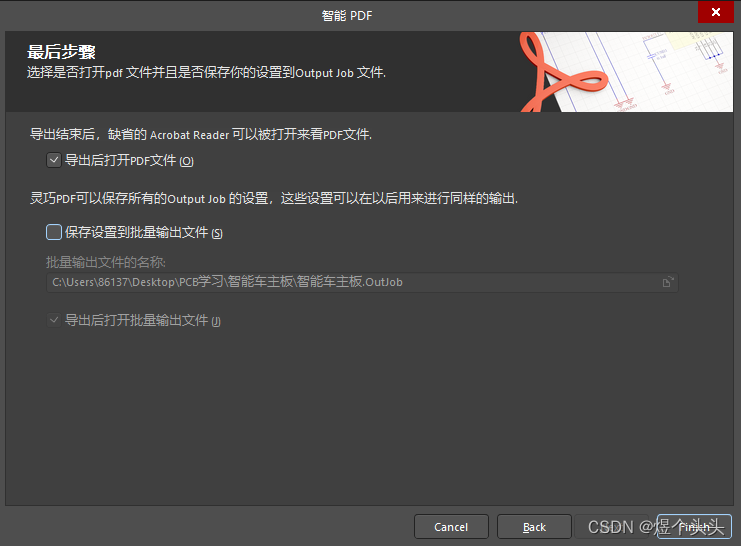

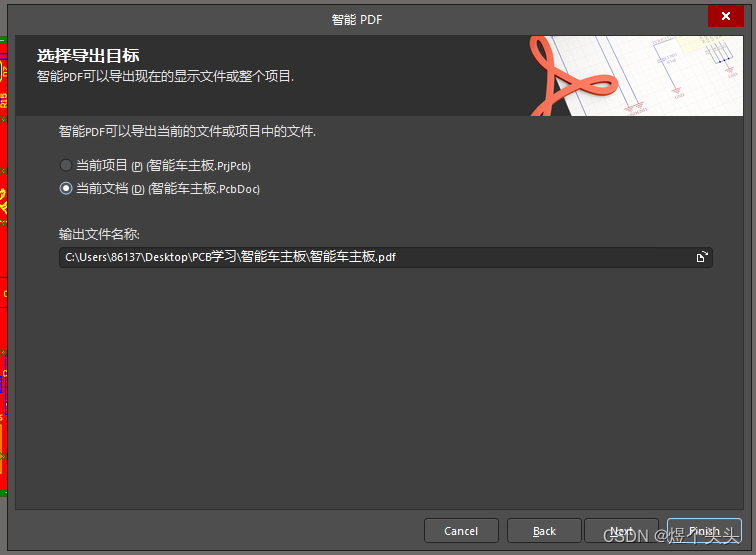

打开文件-智能PDF

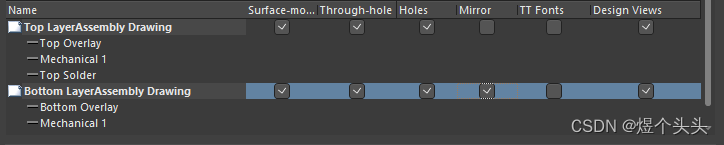

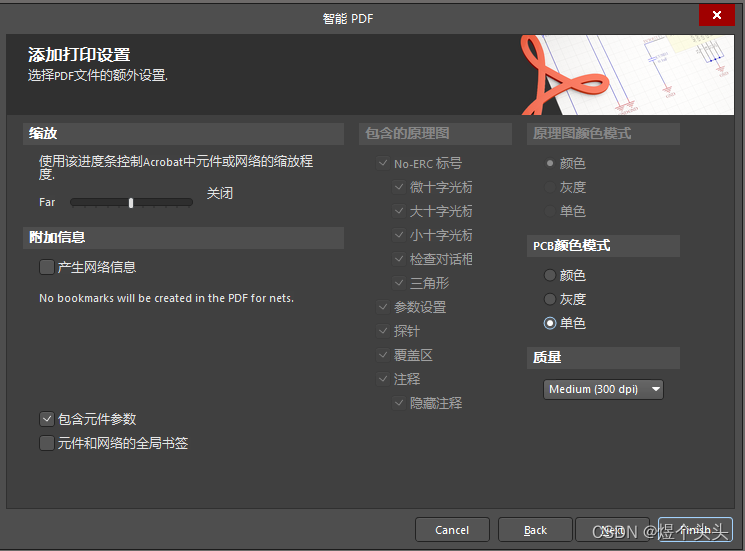

配置输出层，两个都只保留Overlay，Machanical 1，Solder三个层。再配置属性。

BOM表

打开报告-Bill of Materials

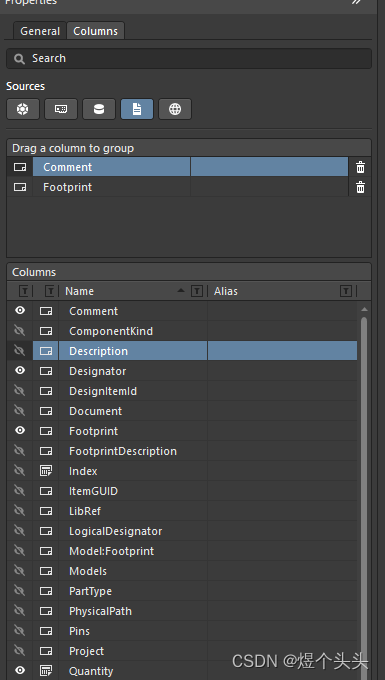

一般输出属性只保留Comment，Designator，Footprint，Quantity。

Gerber文件

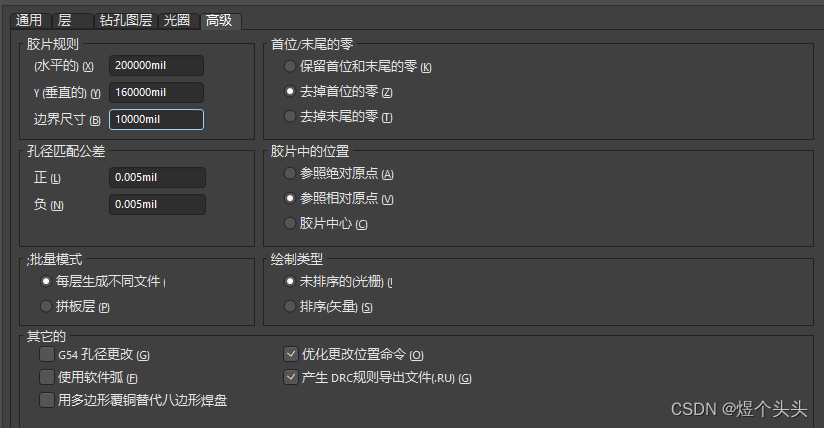

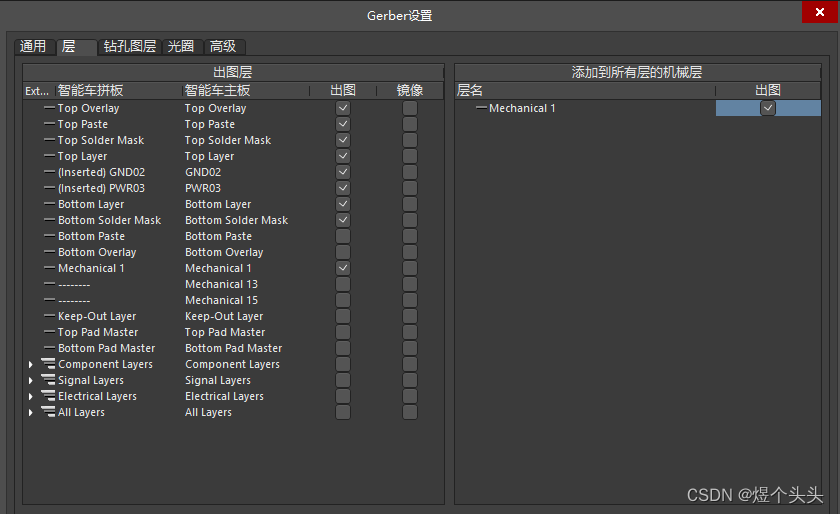

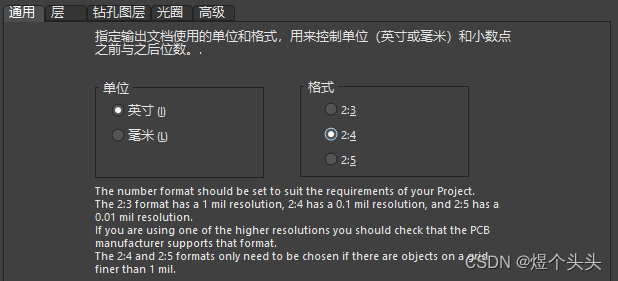

打开文件-制造输出-Gerber Files

钻孔文件

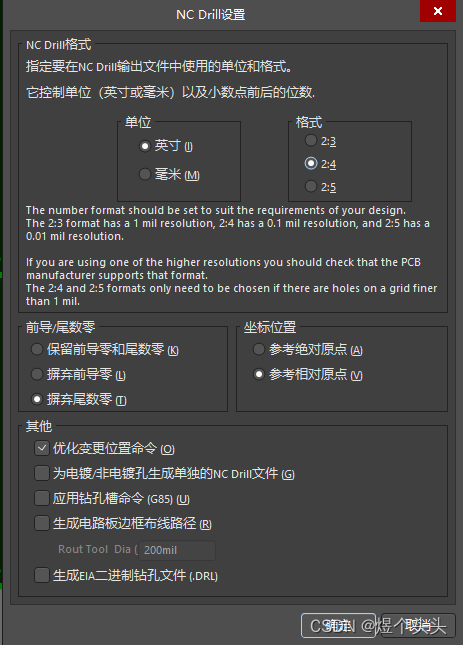

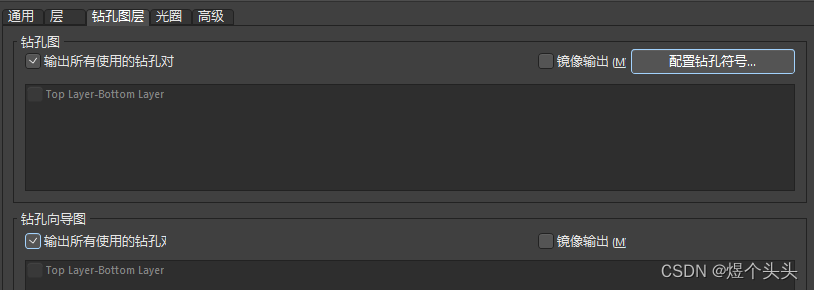

打开文件-制造输出-NC Drill Files

坐标文件

打开**文件-装配输出-Generates pick and place files **

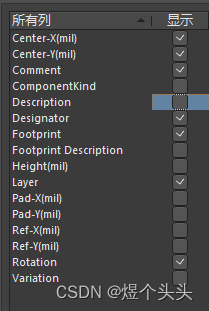

参数配置

网表文件

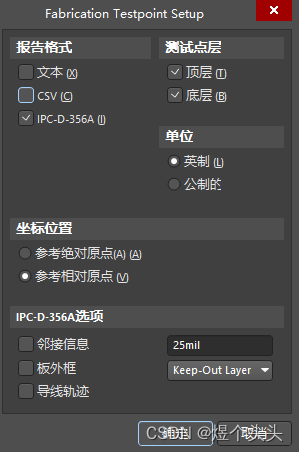

打开文件-制造输出-Test Point Report，这个文件用于核对网络的连通性。

上述表全部输出完成后，可以将Cam文件都删除。

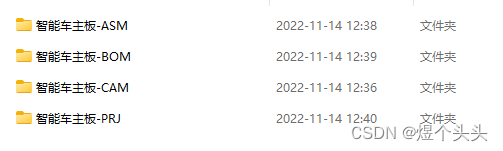

文件整理

ASM：装配相关文件
BOM：采购物料清单
CAM：打板相关文件
PRJ：工程文件
