1. 核心原理及核心公式（深入剖析）

remap 函数的核心原理在于图像的几何变换，特别是通过映射操作将源图像的像素重新定位到目标图像的位置。该函数使用一对映射（map1 和 map2）来指定源图像与目标图像像素的关系。其主要用途是进行坐标变换，如图像扭曲、畸变校正、视角变换等。

核心公式：
对于每个目标图像的像素点 (x', y')，其对应的源图像坐标 (x, y) 由映射函数给出。

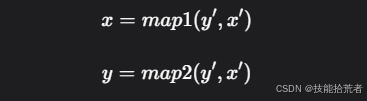

• 假设 map1 和 map2 分别为二维图像坐标的水平和垂直映射，可以表示为：


  其中，map1 和 map2 是从目标图像到源图像的映射数组，可以是浮动的、整型的或者更复杂的数据结构。

插值计算：
为了确定目标坐标处的像素值，remap 会使用插值方法。常见的插值方法包括：

• 最近邻插值
• 双线性插值
• 双三次插值

例如，双线性插值的公式为：

其中 a 和 b 是源图像坐标与目标坐标之间的偏差。

2. 功能详解

remap 函数提供了图像重映射功能，即将源图像 src 按照指定的映射关系 map1 和 map2 变换到目标图像 dst。这种功能通常用于以下几种情况：

• 几何变换：例如，旋转、平移、扭曲等。
• 图像校正：包括畸变校正（如鱼眼校正）。
• 图像配准：在拼接全景图时，通常需要对多张图片进行变换对齐。
• 图像插值：例如进行超分辨率重建时。

3. 参数详解（深入剖析）

remap(InputArray src, OutputArray dst, InputArray map1, InputArray map2, int interpolation, int borderMode=BORDER_CONSTANT, const Scalar &borderValue=Scalar())

1. src (InputArray): 输入图像，即需要进行重映射的源图像。

   • 类型可以是 Mat、UMat 等 OpenCV 图像数据类型。

2. dst (OutputArray): 输出图像，即经过重映射处理后得到的目标图像。其类型必须与 src 相同，且大小会根据目标变换进行调整。

3. map1 (InputArray): 水平坐标映射（即源图像中每个目标像素的 x 坐标）。

   • 类型通常为 Mat，可以是浮动类型（例如 CV_32F）或整数类型。它的大小和目标图像一致，表示目标图像中每个点对应源图像中的 x 坐标。

4. map2 (InputArray): 垂直坐标映射（即源图像中每个目标像素的 y 坐标）。

   • 类型与 map1 一致，通常为 Mat，大小与目标图像相同，表示目标图像中每个点对应源图像中的 y 坐标。

5. interpolation (int): 插值方法，决定如何计算目标像素的值。

   • 常见的插值方式包括：
     • INTER_NEAREST：最近邻插值（简单但可能产生锯齿）。
     • INTER_LINEAR：双线性插值（常用）。
     • INTER_CUBIC：双三次插值（平滑效果好，但计算量较大）。
     • INTER_LANCZOS4：Lanczos插值（适用于高质量缩放）。

6. borderMode (int): 边界模式，指定当映射到图像外部时应使用什么样的行为。

   • 常见的选项包括：
     • BORDER_CONSTANT：常量边界（使用 borderValue 填充）。
     • BORDER_REPLICATE：复制边界像素。
     • BORDER_REFLECT：边界像素反射。
     • BORDER_WRAP：重复边界像素。

7. borderValue (Scalar): 当使用 BORDER_CONSTANT 边界模式时，指定边界的填充值。

4. 使用场景分析

remap 函数适用于很多图像处理和计算机视觉的应用场景：

• 图像畸变校正：在相机标定中，畸变校正需要通过 remap 函数对图像进行反畸变处理，校正镜头带来的几何变形。
• 图像配准与拼接：在全景图拼接中，通过不同视角拍摄的图像进行对齐，remap 能帮助调整图像的几何形状，确保不同图像之间的连接平滑。
• 几何变换：在视频编辑和增强现实中，remap 可用于图像的旋转、缩放、视角改变等变换。
• 图像变形：如进行艺术效果变换、图像扭曲等。

5. 使用注意事项分析

• 映射数据类型和范围：map1 和 map2 中存储的映射值必须在有效范围内。如果这些值超出源图像的尺寸范围，可能导致图像像素位置不正确或出现错误。
• 插值选择：选择不同的插值方式会对性能和效果产生影响。例如，INTER_NEAREST 是最快的，但可能导致锯齿状的图像，而 INTER_CUBIC 虽然计算量较大，但在缩放时效果较好。
• 边界处理：在执行图像变换时，图像的某些区域可能会超出原图的边界，需要特别注意如何处理这些区域，选择合适的边界模式。

6. 运行时间优化方法

• 使用合适的插值方法：对于大多数图像处理任务，INTER_LINEAR 通常可以提供平衡的效果与性能。如果不需要高精度，选择 INTER_NEAREST 会有更快的执行速度。
• 优化映射表的大小和类型：确保映射表 map1 和 map2 的尺寸和类型合理，过大的映射表会消耗更多内存。
• 并行化处理：通过 OpenCV 的多线程或 GPU 加速（使用 UMat 或 CUDA）来加速图像变换过程。

7. 优缺点

优点：

• 高效的几何变换：能够进行各种复杂的几何变换，如旋转、平移、畸变校正等。
• 灵活的插值方式：支持多种插值方法，能够根据需求选择合适的效果。
• 支持边界处理：能够处理图像的边界情况，避免像素丢失。

缺点：

• 性能消耗：在大规模图像上进行变换时，插值计算可能会带来性能问题，尤其是使用高质量插值方法时。
• 边界问题：在某些情况下，边界处理可能导致图像质量下降或失真。

8. 实际案例

案例：畸变校正

假设我们有一张经过鱼眼镜头拍摄的图像，存在明显的径向畸变。通过相机标定得到的映射表（map1 和 map2），我们可以使用 remap 函数将该图像的畸变校正回来。

cv::Mat src = cv::imread("fisheye.jpg");
cv::Mat map1, map2;
cv::fisheye::initUndistortRectifyMap(K, D, cv::Matx33f::eye(), K, src.size(), CV_32FC1, map1, map2);

cv::Mat dst;
cv::remap(src, dst, map1, map2, cv::INTER_LINEAR);
cv::imwrite("undistorted.jpg", dst);

9. 案例分析

在畸变校正的案例中，remap 函数的作用是将源图像（例如经过鱼眼镜头拍摄的图像）根据相机标定数据生成的映射表 (map1 和 map2) 进行几何变换。具体的流程如下：

1. 相机标定：首先需要对相机进行标定，获取相机的内参矩阵（K）和畸变系数（D）。这些数据用于生成变换映射表 map1 和 map2，这两个表分别存储每个目标像素对应的源图像的水平和垂直坐标。

2. 生成映射表：利用 cv::fisheye::initUndistortRectifyMap 函数，根据相机的内参和畸变系数计算出映射表。这些映射表包含了源图像的像素与目标图像像素之间的关系。

3. 执行重映射：使用 cv::remap 函数，通过插值方法将源图像中的像素按照映射表重定位到目标图像中，从而完成畸变校正。通常，选择 cv::INTER_LINEAR 或 cv::INTER_CUBIC 插值方式，以保证平滑的图像效果。

4. 输出结果：校正后的图像保存为 undistorted.jpg，从而消除了鱼眼镜头带来的畸变。

这种方法是实际相机畸变校正中的标准做法，可以应用于多种相机和镜头的畸变修复。

10. 结合其他相关算法搭配使用情况

remap 函数通常与其他计算机视觉算法结合使用，特别是在以下场景中：

1. 图像配准与拼接：

   • 当多张图像用于全景图拼接时，remap 函数用于根据特定的变换矩阵（例如仿射变换、透视变换等）对源图像进行映射。此时，remap 可以与图像变换算法（如 cv::warpAffine、cv::warpPerspective）配合使用。
   • 例如，使用 cv::findHomography 计算透视变换矩阵，然后使用 cv::remap 对源图像进行变换。

2. 视频稳定与去抖动：

   • 在视频稳定处理中，首先使用运动估计算法（如光流法 cv::calcOpticalFlowPyrLK）估计每帧图像的运动，然后根据这些估计的运动向量，利用 remap 对每一帧图像进行几何校正，从而消除抖动。

3. 图像增强与超分辨率：

   • 在图像增强过程中，remap 可以与图像插值算法结合使用，尤其在进行图像缩放和超分辨率重建时。通过使用高质量的插值算法（如 INTER_CUBIC 或 INTER_LANCZOS4）结合 remap，可以对图像进行细节增强。
   • 在超分辨率重建任务中，多个低分辨率图像可以通过几何变换对齐后，使用 remap 进行重采样，从而获得更高分辨率的图像。

4. 立体视觉与深度图估计：

   • 在立体视觉中，两个视角的图像需要通过相机标定和图像配准进行对齐。使用 remap 对两幅图像进行几何变换，使得两幅图像的像素位置对齐，然后计算视差图，进而估计场景的深度。

11. 相似算法

在图像变换和几何校正领域，有几种与 remap 函数类似的算法，主要用于图像的几何变换、畸变校正和插值等操作。常见的相似算法包括：

1. cv::warpAffine：

   • 用于应用二维仿射变换（如旋转、缩放、平移等）到图像。与 remap 类似，warpAffine 也是进行坐标变换的函数，但它只支持仿射变换，不能进行非线性变换。
   • 适用场景：仿射变换、平移、旋转。

2. cv::warpPerspective：

   • 用于进行透视变换（如投影变换）。透视变换能够模拟相机的视角变化，适用于更复杂的图像变换。
   • 适用场景：透视校正、图像拼接、图像配准。

3. cv::undistort 和 cv::fisheye::undistortImage：

   • 用于相机畸变的校正。这些函数通过相机标定参数（相机内参和畸变系数）来校正畸变图像，特别适用于去除镜头引起的径向和切向畸变。
   • 适用场景：镜头畸变校正。

4. cv::resize：

   • 用于图像的尺寸调整。在某些情况下，resize 函数结合不同的插值方法也可以实现类似于 remap 的重采样效果，但它并不提供坐标的自定义映射，通常用于简单的缩放变换。
   • 适用场景：图像缩放、尺寸调整。

5. cv::getAffineTransform 和 cv::getPerspectiveTransform：

   • 这两个函数用于计算仿射变换矩阵和透视变换矩阵。可以与 cv::warpAffine 和 cv::warpPerspective 配合使用，生成仿射或透视变换的变换矩阵。
   • 适用场景：手动计算和应用仿射或透视变换。

总结

OpenCV 中的 remap 函数是一个强大的工具，广泛应用于图像的几何变换和畸变校正中。它通过映射表进行坐标变换，支持不同的插值方式和边界处理策略，可以满足各种复杂图像处理需求。结合其他图像处理算法，如图像拼接、视频稳定、图像增强等，remap 函数能够处理更为复杂的应用场景。然而，在使用时需要特别注意映射数据的正确性和边界处理，以避免出现图像失真和计算效率问题。
