核心板电路一：配置电路

配置电路

前言

配置电路：包括启动配置引脚、外部看门狗选择引脚、USB OTG功能选择引脚、上拉电阻和BOOT ROM默认状态等

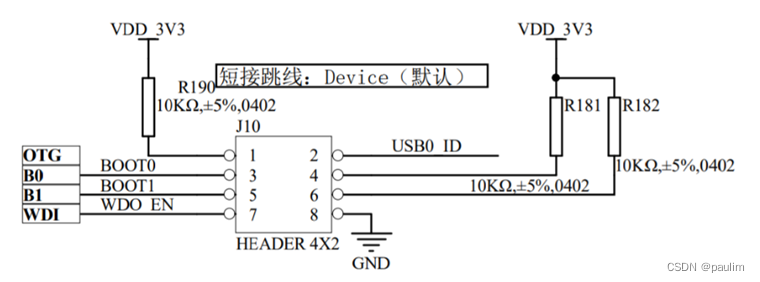

配置电路

1. 启动配置引脚（BOOT0和BOOT1）：核心板预留了BOOT0和BOOT1两个引脚作为启动配置引脚。通过跳线帽连接3和4引脚或者5和6引脚，可以设置BOOT引脚的电平状态。当跳线帽连接时，BOOT引脚为高电平；否则为低电平。
2. 外部看门狗选择引脚（WDO_EN）：WDO_EN引脚用于选择是否启用外部看门狗功能。当该引脚断开连接时，默认启用硬件看门狗功能；而当短接连接时，则禁止此功能。
3. USB OTG功能选择引脚（OTG）：OTG引脚用于选择USB OTG功能。USB OTG功能的目的是在没有主机的情况下实现设备间的数据传输。它允许设备既可以作为主机，也可以作为外设操作，最终实现设备与设备之间的数据传输。当该引脚断开连接时，可使用ADB或下载功能；而当短接连接时，则使用USB的OTG的Host功能。
4. 上拉电阻（R190、R181和R182）：R190、R181和R182是上拉电阻，其作用是确保跳线帽短接引脚时输入引脚上具有高电平。
5. BOOT ROM默认状态和下拉电阻：核心板的BOOT ROM选择默认状态是输入下拉。为了实现这一功能，使用了76.7k欧姆的下拉电阻。
