核心板电路二：复位电路

复位电路

前言

本文主要介绍核心板的复位电路，主要包括手工复位按键，看门狗复位电路，静电放电ESD保护器件和消抖电容等

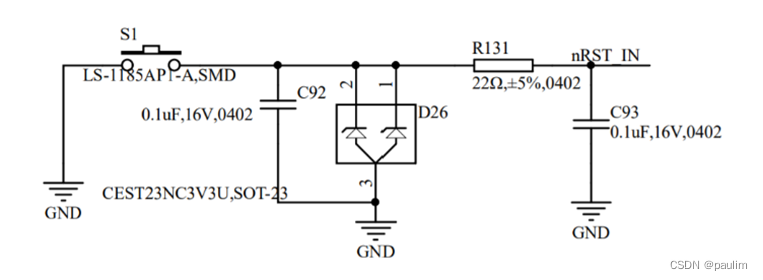

复位电路

1.核心板自带独立复位电路：

• 核心板具有独立的复位电路，可实现系统的复位功能。 用户可以选择手动复位，只需在nRST_IN引脚上连接一个按键，并将按键引脚连接到地。

2.手工复位按键：

• S1按键是用于手动复位的按键。 用户可以通过按下S1按键来手动复位系统。

3.看门狗复位功能：

• 芯片集成了看门狗复位功能。 如果在1.6秒内没有喂狗动作（即看门狗计时器未重置），硬件看门狗将强制复位系统。

4.静电放电ESD保护器件（D26）：

• D26是静电放电保护器件。 当外界存在静电时，D26会发生雪崩击穿，提供一条旁路通路，保护内部电路免受静电的影响。D26利用二极管的正向导通和反向截止特性来实现这种保护。

5.限流电阻（R131）：

• R131是用于限流的电阻。 它的作用是防止按键操作时产生的冲击电流损坏接口电路。

6.消抖电容（C92）：

• C92是用于消抖的电容。 它的作用是消除按键操作时可能引起的抖动或干扰，确保系统能够正确检测到按键的状态变化。

7.低电平复位电路（C93和内部上拉电阻）：

• C93和芯片内部的上拉电阻组成了低电平复位电路。 当复位信号为低电平时，系统将执行复位操作。
