verilog入门 之三角波发生器

三角波发生器用到了状态机的方法

`timescale 1ns/10ps//定义时间精度

module tri_gen(
	clk,
	res,
	d_out
);

	input clk,res;
	output[8:0] d_out;
	reg[8:0] d_out;

	reg[1:0] state;//存放状态机的状态
	reg[8:0] con;//三角波设置了一个平顶，con用于评定状态的计数


	always@(posedge clk or negedge res) begin

		if(~res) begin
			state<=0;
			d_out<=0;
			con<=0;
		end
		else begin
			case(state)
				0:begin//状态0：三角波的上升过程
					d_out<=d_out+1;
					if(d_out==299) begin
						state<=1;//d_out等于299后三角波到达顶端，进入下一状态
					end
				end
				1:begin
					if(con==200) begin
						state<=2;//con计数至200时，跳转至状态2
						con<=0;
					end
					else begin
						con<=con+1;
					end
				end
				2:begin//三角波的下降沿
					d_out<=d_out-1;
					if(d_out==1) begin
						state<=0;
					end
				end
				default begin
					state<=0;
					con<=0;
				end
			endcase
		end

	end
endmodule

//三角波的测试平台
module tri_gen_tb;

	reg clk,res;
	wire[8:0] d_out;

	tri_gen U1(
		.clk(clk),
		.res(res),
		.d_out(d_out)
	);


	initial begin//三角波发生器没什么输入，
		clk<=0;res<=0;
		#17 res<=1;
		#20000 $stop;
	end

	always #5 clk<=~clk;

endmodule

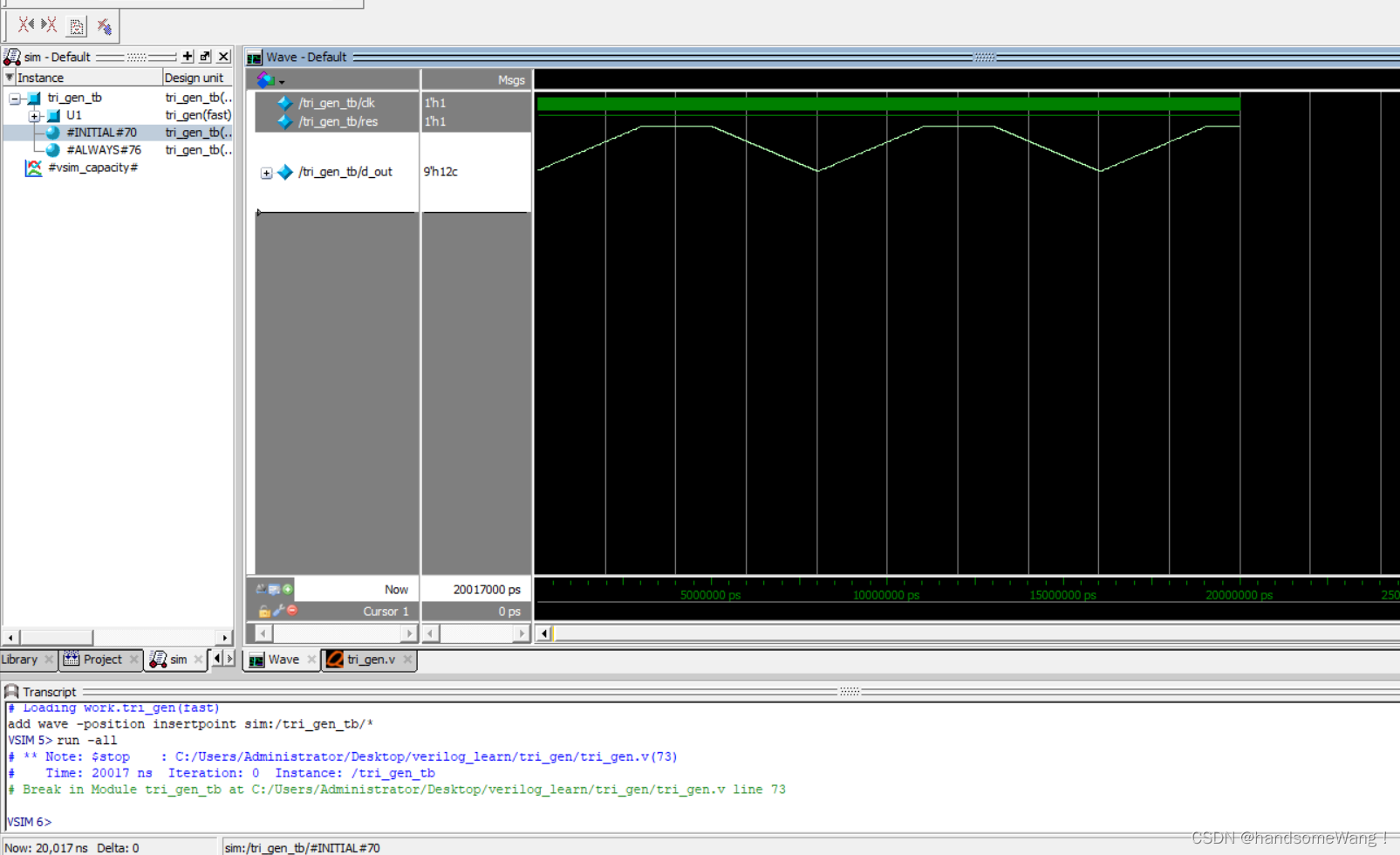

仿真结果
