蓝桥杯笔记之 DS1302时钟芯片驱动程序（七）

一、芯片介绍

DS1302是一种串行接口的实时时钟，高性能、低功耗，内部有可编程的日历时钟和31个字节的静态RAM，可以自动进行闰年补偿
工作电压范围宽（2.5V~5.5V），还有对备用电池进行涓流充电功能，可有效延长备用电池的使用寿命
DS1302用于数据记录，能实现数据与该数据出现的时间同时记录，因此应用广泛。

二、原理分析

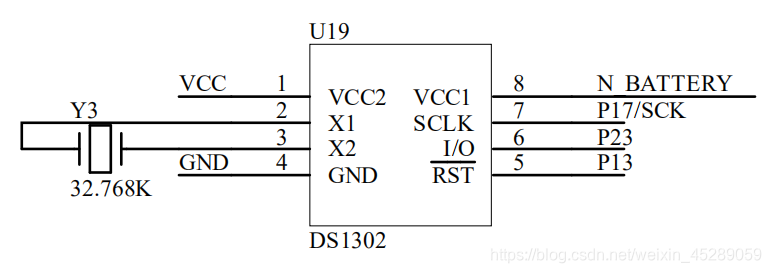

1.引脚介绍

VCC1	主电源
VCC2	备用电源，当VCC2大于VCC1 + 0.2V时，由VCC2向DS1302供电否则由VCC1向DS1302供电
SCLK	串行时钟输入端，控制数据输入和输出
IO	双向输入线
RST(CE)	使能端，RST为高时允许读写DS1302数据，为低时禁止读写
X1,X2	外接32.768KHZ圆形晶振，给时钟芯片提供工作频率

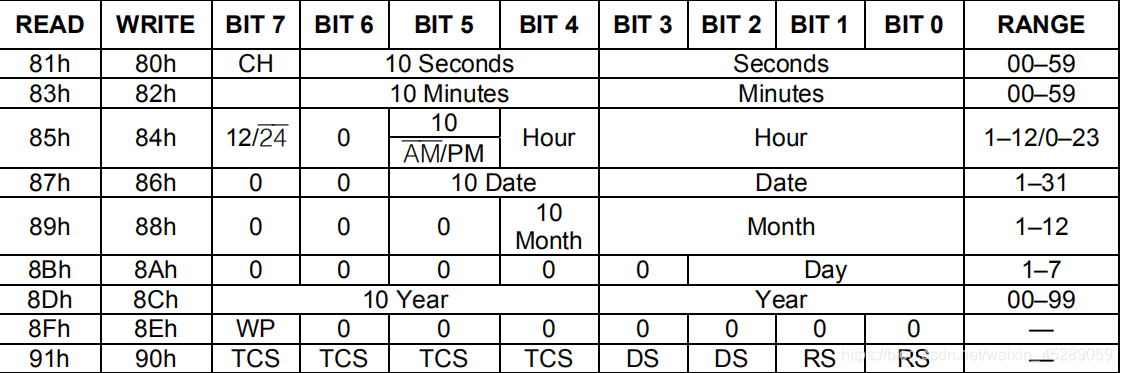

2.命令字及寄存器介绍

使用该芯片时，当想要读取某一个数据时，先写入对应的命令字字符，然后接着读或写出对应的寄存器。至于驱动程序我认为不用掌握，考试时赛点资源包里会有，可直接调用。

秒寄存器（81H、80H）
bit7定义为时钟暂停标志（CH）
当该位置为1时，时钟振荡器停止，DS1302处于低功耗状态
当该位置为0时，时钟开始运行
小时寄存器（85H、84H）
bit7用于定义DS1302是运行于12小时模式还是24小时模式，
当为1时，现在12小时模式，此时bit5为AM/PM位
在24小时模式时，此位为小时数据位
控制寄存器（8FH、8EH）
bit7是写保护位（WP），其他7位均为0，
在任何对时钟或RAM读写操作之前，WP位必须为0。当WP位为1时，不能对任何时钟日历寄存器或RAM进行写操作。

3.补充

移位
1.右移">>"，无符号时，高位补零，低位舍弃；但在处理有符号数的时候会有不同。有符号数高位是零，则右移时高位补零；如果是负数即高位是1，那么有的系统会移入1，称算术右移（大部分系统），有的会移入0，称逻辑右移。
2."<<"，C语言中的左移运算，无论是有符号数还是无符号数都是按照逻辑左移来操作，即向左移动若干位，低位补0即可，高位舍弃。

三、程序例程

#include<stc15f2k60s2.h>
#include<intrins.h>
#include<ds1302.h>
#define uchar unsigned char

uchar hour=23,minute=59,seconds=55,temp;

uchar wei_tab[]={0xff,0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};		//位选从0到8依次为全选，1号管到八、8号管
uchar duan_tab[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x98,0xbf};	//段选从0到10依次为，0到9以及‘-’

void Delay1ms();
void close_buzz();
void dispaly(uchar wei,uchar duan);
void ds1302_init();
void ds1302_data_get();

void main()
{
	close_buzz();
	ds1302_init();
	while(1)
	{
		ds1302_data_get();
		dispaly(7,seconds/10);
		dispaly(8,seconds%10);

		dispaly(4,minute/10);
		dispaly(5,minute%10);

		dispaly(1,hour/10);
		dispaly(2,hour%10);

	}
}

void dispaly(uchar wei,uchar duan)
{
	P2=0xc0;	//1100 0000,译码器输出Y6，选择位选锁存器
	P0=wei_tab[wei];

	P2=0xff;
	P0=duan_tab[duan];

	Delay1ms();
}

void close_buzz()
{
	P2=0xa0;	//ULN2003
	P0=0x00;	//主要是想关了蜂鸣器
}

void ds1302_init()
{
//	temp=(year/10)<<4+year%10;
//	Write_Ds1302_Byte(0x8C,temp);	//年
//	Write_Ds1302_Byte(0x8a,temp);	//天（周）
//	Write_Ds1302_Byte(0x88,temp);	//月
//	Write_Ds1302_Byte(0x86,temp);	//日（月）

	Write_Ds1302_Byte(0x8e,0);	//清除写保护

	temp=((hour/10)<<4)+hour%10;	//24小时制，4,5存十位；0,1,2,3位存个位
	Write_Ds1302_Byte(0x84,temp);	//时

	temp=((minute/10)<<4)+minute%10;	//高四位存十位，第四位存低位
	Write_Ds1302_Byte(0x82,temp);	//分

	temp=((seconds/10)<<4)+seconds%10;	//高四位存十位，第四位存低位
	Write_Ds1302_Byte(0x80,temp);	//秒

	Write_Ds1302_Byte(0x8e,0x80);	//清除写保护
}

void ds1302_data_get()
{
	temp=Read_Ds1302_Byte (0x81);	//秒
	seconds=10*(temp>>4)+(temp&0x0f);

	temp=Read_Ds1302_Byte (0x83);	//分
	minute=10*(temp>>4)+(temp&0x0f);

	temp=Read_Ds1302_Byte (0x85);	//时
	hour=10*(temp>>4)+(temp&0x0f);
}

void Delay1ms()		//@11.0592MHz
{
	unsigned char i, j;

	_nop_();
	_nop_();
	_nop_();
	i = 11;
	j = 190;
	do
	{
		while (--j);
	} while (--i);
}

四、心得

1.初始化（往里面写初始时间之前）之前要先清除写保护，写完之后再开启写保护（命令字0x8e）（wp）。
2.数据转换时，进行逻辑算数运算时，记不清运算符优先级的，一定要加上括号。
3.在程序编写时数码管的显示顺序似乎会对程序产生影响，没有发现什么原因，注意下吧。
