【多路复用器CD74HC405x】

原创 于 2025-01-16 17:11:14 发布
· 247 阅读 · 0 ·
版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#笔记

一、主要内容

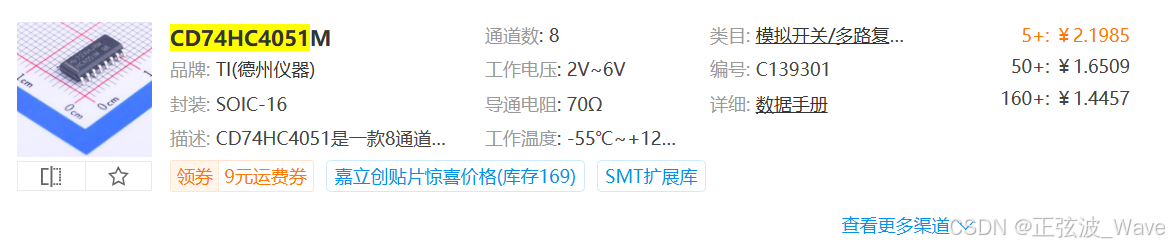

本文主要介绍一款多路复用器，8选1，1个公共端，8个输入输出端。CD74HC4051，立创商城如图所示。
在这里插入图片描述

二、性能参数

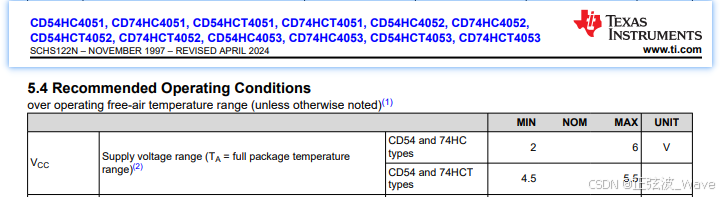

1、工作电压。
HC系列推荐工作电压2~6V，完美适合低压使用场景，如2.5V。
HCT系列推荐工作电压4.5~5.5V.
在这里插入图片描述

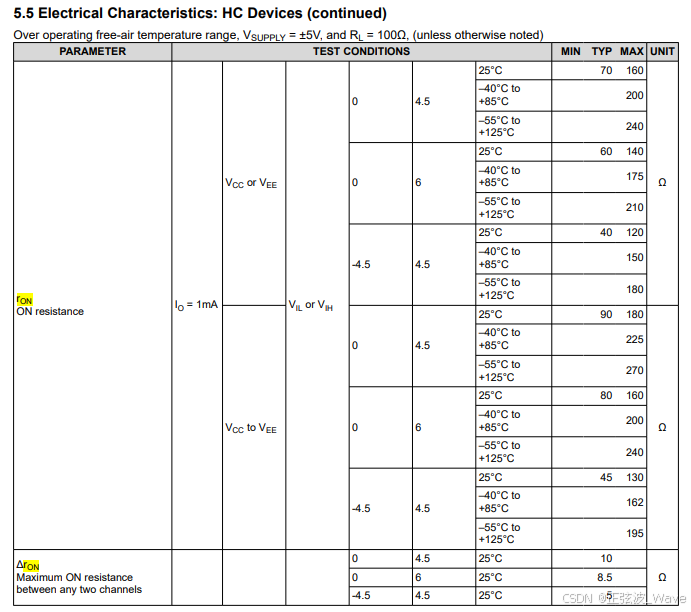

2、重点参数导通电阻
在这里插入图片描述

三、疑问

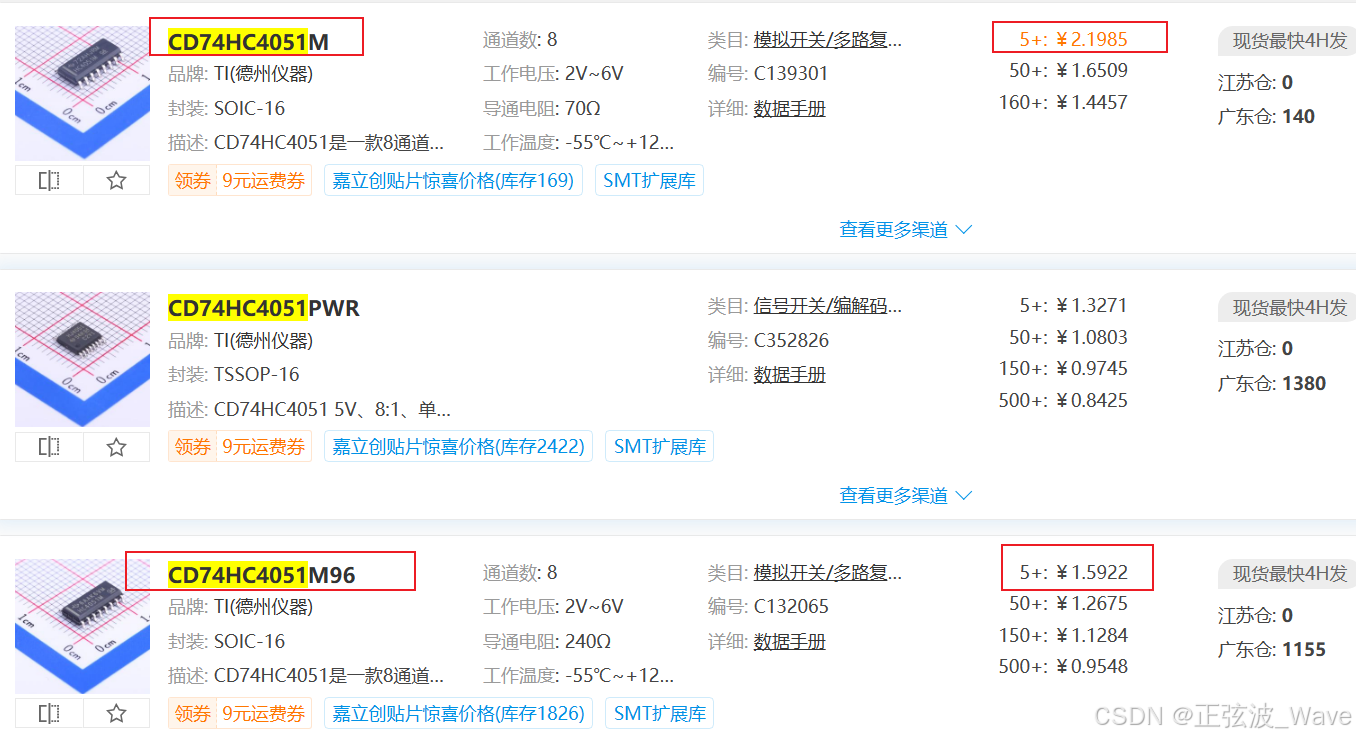

1、CD74HC4051M厂家不生产了，CD74HC4051M96正常供货。两者参数，手册上看不出区别，为啥CD74HC4051M要贵一些？
网页上CD74HC4051M导通电阻写的是70R，CD74HC4051M96导通电阻写的是240R。手册上看，导通电阻应该是一样的，一个写的典型值，一个写的是极值。
在这里插入图片描述
在这里插入图片描述
