【滑动开关_MST23D19G2】

一、目的

本文主要内容讲述滑动开关_MST23D19G2 。

1.1 立创商城封装

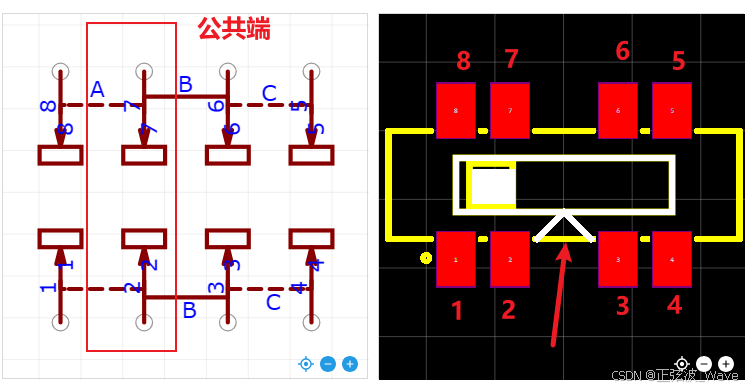

原理图符号没有体现公共端 。公共端是2脚和7脚。
PCB封装三角形缺口最好朝外。

1.2 开关实物安装

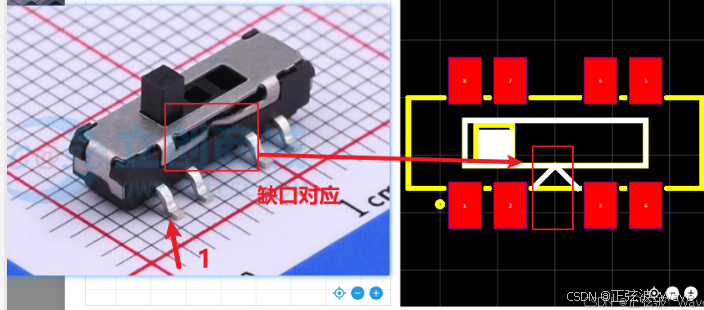

1、开关实物中间缺口和封装缺口对应起来。
2、缺口朝向自己，左下角为1脚，逆时针方向管脚顺序递增。

1.3 开关导通情况

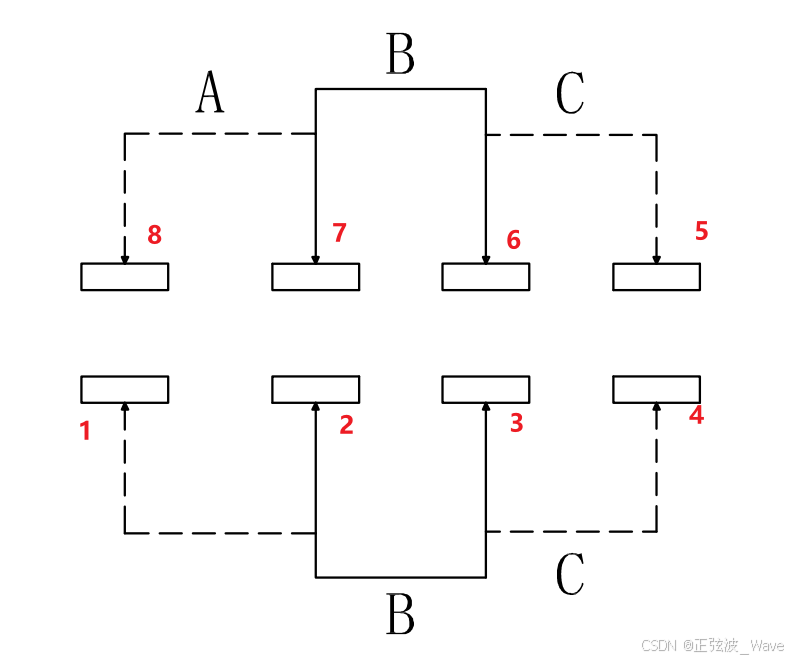

1、开关拨到左侧，7/8导通，2/1导通。
2、开关拨到中间，7/6导通，2/3导通。
3、开关拨到右侧，7/5导通，2/4导通。
公共端是7脚和2脚。
