基于zynq7000搭建xenomai实时操作系统

搭建ARM 交叉编译工具链

这里使用的是petalinux自带的交叉编译工具链

source /opt/pkg/petalinux/settings.sh
source /tools/Xilinx/Vivado/2018.3/settings64.sh

向linux内核打入补丁：

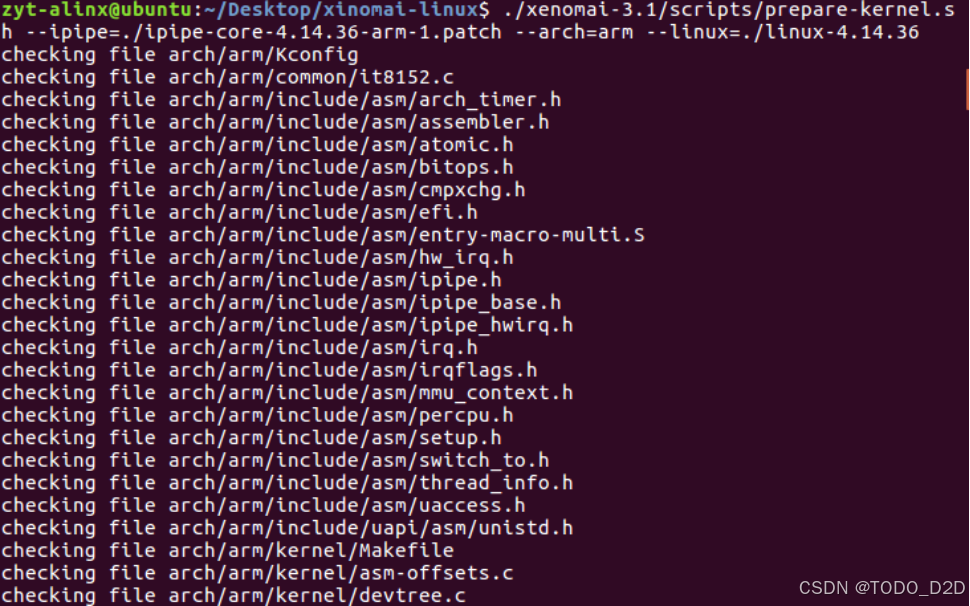

切换到xenomai内核源码路径，然后输入下面指令进入打补丁：

./scripts/prepare-kernel.sh --arch=arm --ipipe=<path_to_ipipe patch> --linux=<path_to_linux>

加载zynq配置文件：

先把是xilinx_zynq_defconfig配置文件放到内核的 /linux-4.14.36/arch/arm/configs里面，切换到linux内核源码路径，然后输入下面指令加载zynq配置文件：

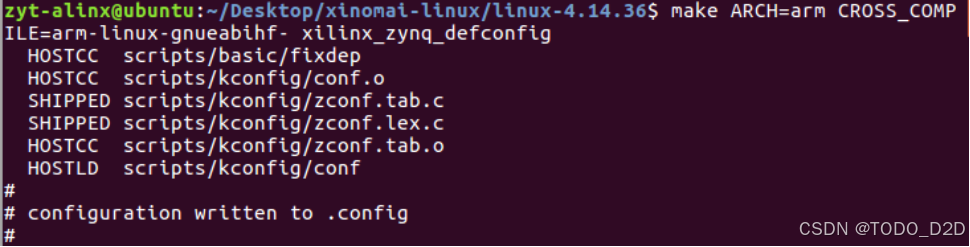

make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- xilinx_zynq_defconfig

内核配置：

换到linux内核源码路径：

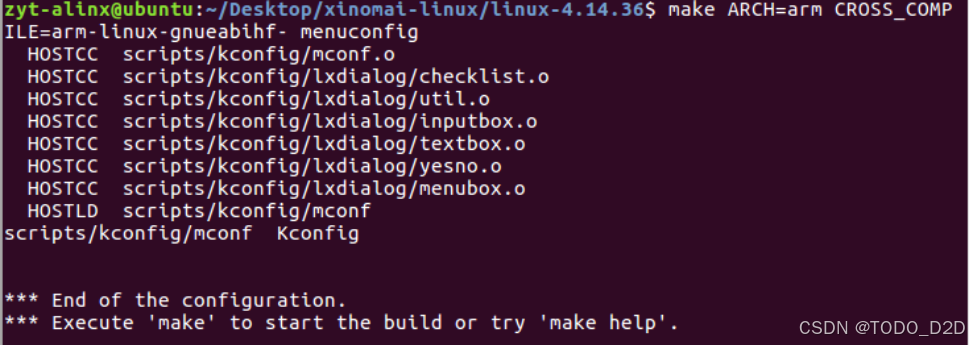

make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- menuconfig

需要关闭的配置有：

CPU Power Management --->
CPU Frequency scaling --->
[] CPU Frequency scaling
CPU Idle --->
[] CPU idle PM support Memory Management options --->
[ ] Allow for memory compaction

记得要保存配置

编译内核：

配置的信息都已经配置完了，接下里需要编译内核，生成可以供u-boot加载的uImage文件
切换到linux内核源码路径，然后输入下面指令编译内核：

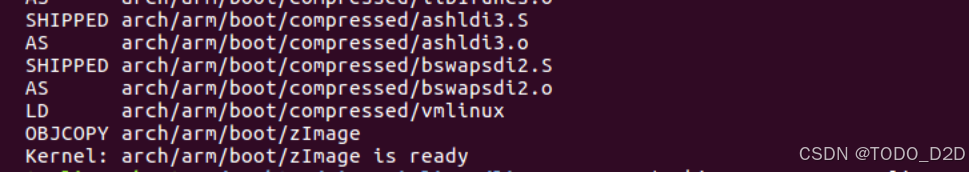

make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- zImage

此指令编译出来的是arch/arm/boot/zImage，还需要通过u-boot-tools来进行转化

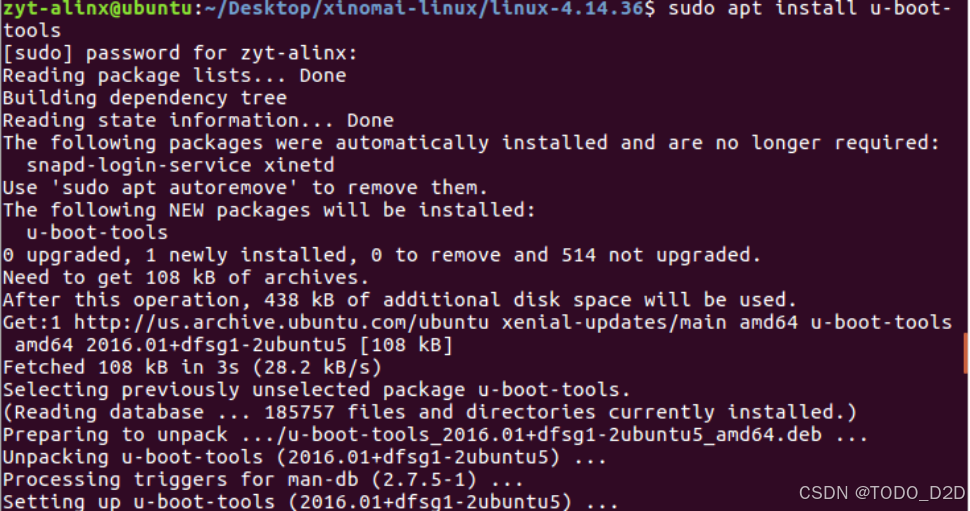

// 安装u-boot-tools （sudo apt-get install u-boot-tools）

zImage转化为arch/arm/boot/uImage：

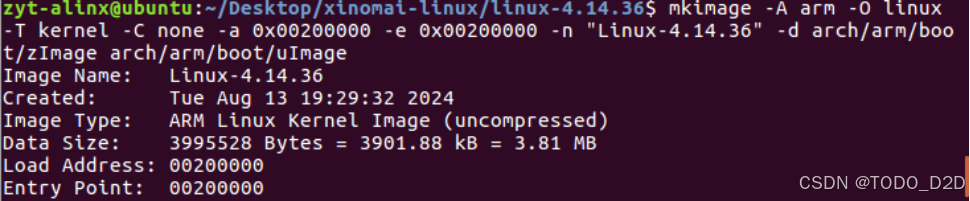

mkimage -A arm -O linux -T kernel -C none -a 0x00200000 -e 0x00200000 -n "Linux-4.14.36" -d arch/arm/boot/zImage arch/arm/boot/uImage

转换完成之后会在/linux-4.14.36/arch/arm/boot 里面生成uImage内核镜像

编译设备树文件：

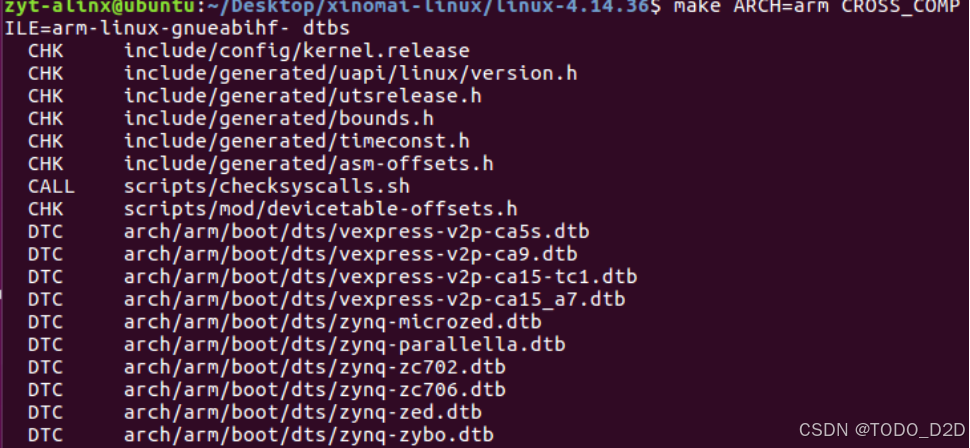

make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- dtbs

编译xenomai：

切换到xenomai目录，开始编译xenomai

./configure CFLAGS="-march=armv7-a -mfpu=vfp3 -mfloat-abi=hard" LDFLAGS="-march=armv7-a" --build=i686-pc-linux-gnu --host=arm-none-linux-gnueabi --with-core=cobalt --enable-smp --enable-tls CC=arm-linux-gnueabihf-gcc LD=arm-linux-gnueabihf-ld

创建xenomai

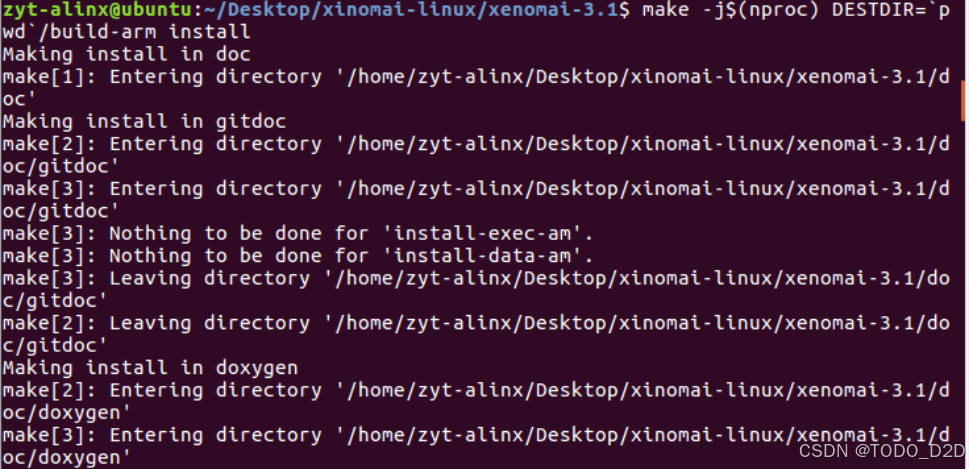

make -j$(nproc) DESTDIR=`pwd`/build-arm install

此时即可在build-arm目录下找到xenomai编译后的相关库及可执行文件。
