数码管显示

---

前言

本文记录的是C51单片机的数码管显示

---

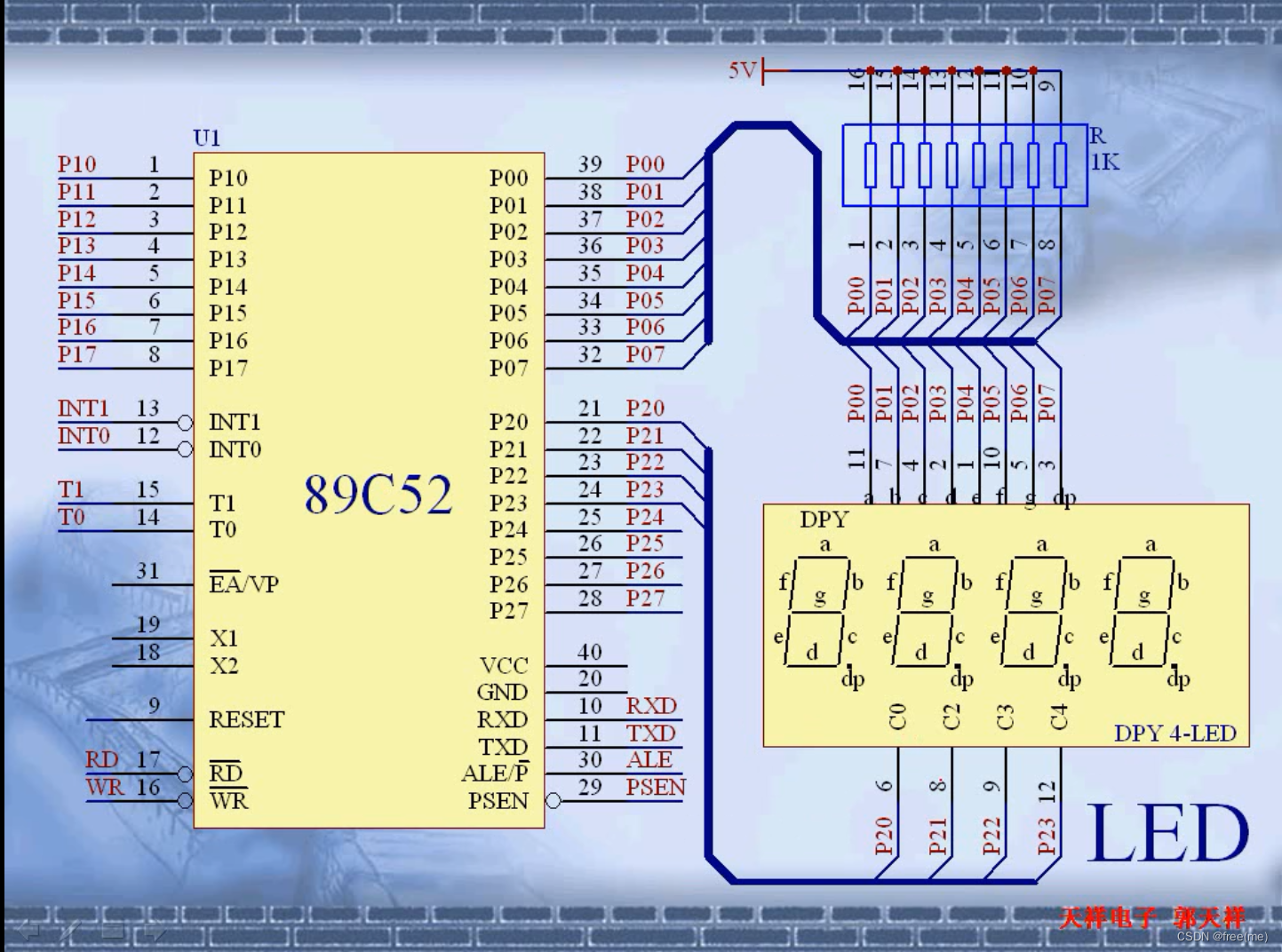

一、数码管电路图

二、显示原理

6个数码管是通过两个锁存器控制的。
一个锁存器是用来控制打开多少个数码管
另外一个锁存器是用来控制显示数码的数字
思路：打开位选，然后让P0输出打开多少个数码管，关闭位选。接着打开段选，让数码管显示什么数字，接着关闭段选

三、代码

1.nixie_tube.c

#include "./User/nixie_tube/nixie_tube.h"

//数码管表 0-f
 const uint8_t smg_table[] =
{
    0x3f, 0x06, 0x5b, 0x4f, 0x66, 0x6d, 0x7d, 0x07,
    0x7f, 0x6f, 0x77, 0x7c, 0x39, 0x5e, 0x79, 0x71
};

//数码管数量0-6
const uint8_t smg_num[] = {0xff, 0xfe, 0xfc, 0xf8, 0xf0, 0xe0, 0xc0};


sbit dula = P2^6;
sbit wela = P2^7;


/**
  * @brief  控制数码管显示
  * @param  index：控制多少个数码管亮； figure：控制数码管显示什么数字
  * @retval None
  */
void seg_display(unsigned char index, unsigned char figure)
{
    if(0 == index) {            //如果不需要显示，就退出
        return ;
    }

    wela = 1;                   //打开位选
    P0 = smg_num[index];        //选中第一个数码管
    wela = 0;                   //关闭位选

    dula = 1;                   //打开段选
    P0 = smg_table[figure];     //显示“6”
    dula = 0;                   //关闭段选


    return ;
}

2.nixie_tube.h

代码如下（示例）：

#ifndef __NIXIE_TUBE_H__
#define __NIXIE_TUBE_H__

#include <reg52.h>
#include "./User/common/common.h"

void seg_display(unsigned char index, unsigned char figure);


#endif /* __NIXIE_TUBE_H__ */

---
