51单片机IO口介绍

---

前言

本文介绍51单片的管脚

---

1、内存空间

C51是4K，C52是8K

2、引脚

引脚有40个

2.1 复位引脚

复位引脚是高电平有效，持续时间大于两个机器周期
1个机器周期等于12个时钟振荡周期
2个机器周期等于24个时钟振荡周期
单片机正常工作时，此引脚是接0.5V的低电平

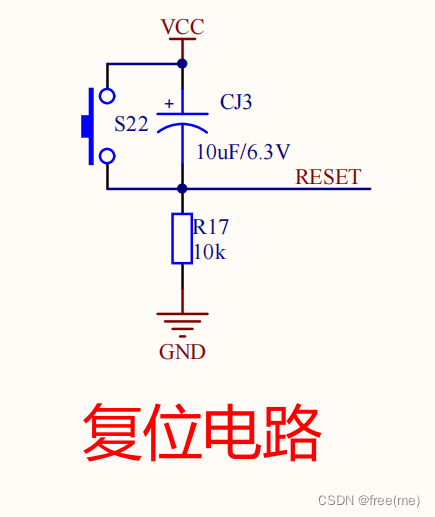

复位电路图

CJ3是电容，隔直流

2.2 晶振

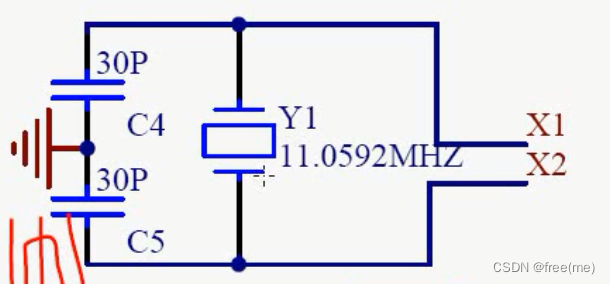

晶振电路

注：两个30PF的电容是为了帮助晶振快速起振。30PF充电完成后，能给晶振放电。
12M晶振用30PF，6M晶振用20PF电容

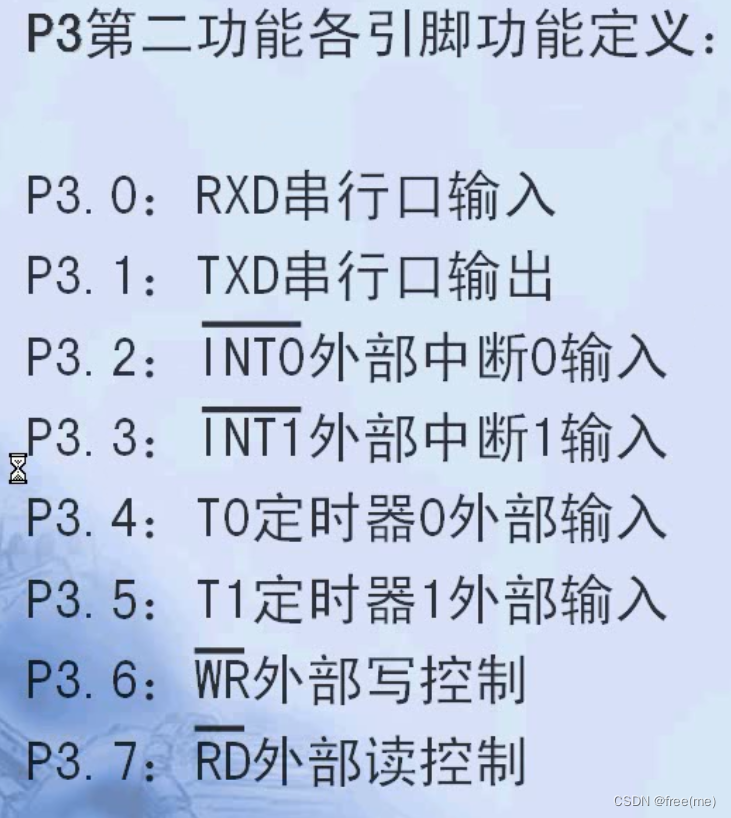

2.3 第二引脚功能

2.4 30管脚ALE

当单片机正常工作的时候，会输出一个晶振的6分之一的方波

2.5 EA

EA为高电平，程序是从内部存储器启动。

2.6 GPIO

PO口是三态口：高阻态、输入、输出，如果想要用时，需要接10K的上拉电阻。
P1、P2、P3口是准双向的8位IO口，内带上拉电阻。之所以称它为“准双向”，是因为该口在作为输入使用前，要先向该口写1操作，然后单片机内部才能正确读出外部信号，也就是使其有个“准”备的过程，所以才称为准双向口。
