本文介绍了如何使用STM32单片机配合HC-SR501传感器实现人体感应功能。通过编程设置外部中断，当人进入感应范围时，传感器输出高电平触发中断，点亮红色LED。详细讲述了引脚接法、外部中断配置及代码实现。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文章目录

前言

本文记录的是如何用stm32使用HC-SR501。
实验平台：野火指南者stm32f103vet6。
实验现象：一旦有人体经过，LED会亮红色。

一、HC-SR501介绍

HC-SR501 传感器工作原理
人体都有恒定的体温，一般在 37 度，所以会发出特定波长 10UM 左右的红外线，被动式红外探头就是靠探测人体发射的 10um 左右的红外，进行工作的。人体发射的 10um 左右
的红外线通过菲涅尔滤光片增强后聚集到红外感应源上，红外感应源通常采用热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，后续电路经检测处理后就能产生报警信号。

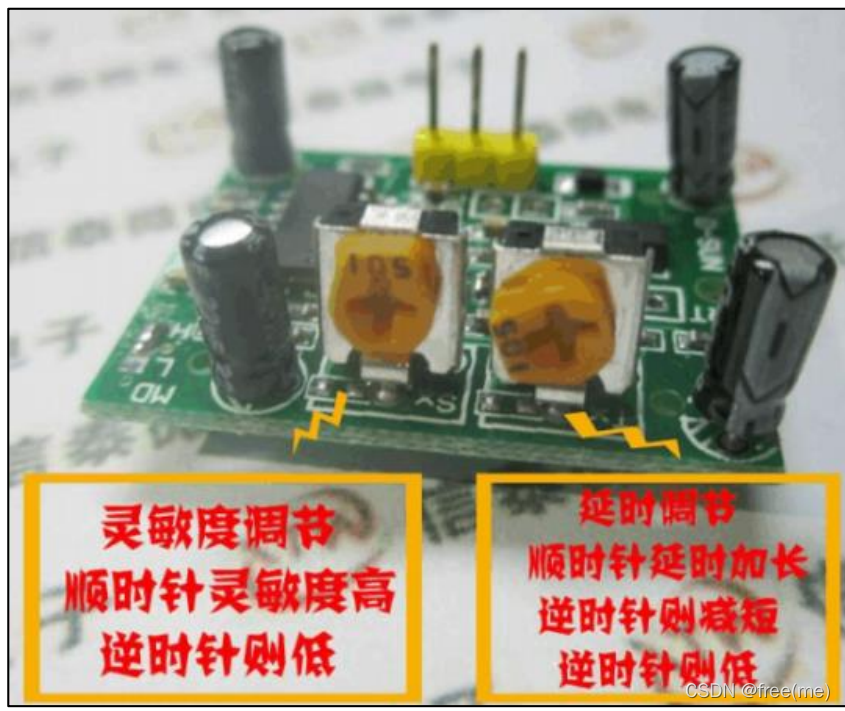

调节说明：
