本文介绍了如何利用STM32单片机和NTC热敏电阻进行温度采集。通过理解NTC的特性，结合电路图和电压算法，建立AD值表。在编程中，通过ADC读取AD值并与预计算的表格对比，从而计算出温度值。文中还提及了关键的编程思路和代码片段。

文章目录

前言

本文记录的是有NTC热敏电阻，总结下NTC热敏电阻温度值的采集方法
软件实验平台：keil5
硬件：ARM M0

一、NTC简介

1.NTC特性

ntc是一个热敏电阻，温度越高，阻值越小。采集到电压也是越小（串联分压）

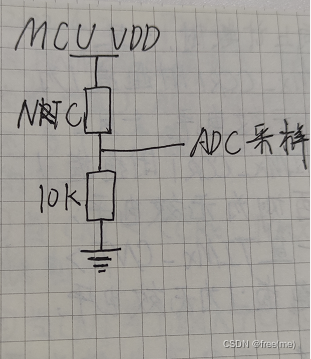

2.NTC常见电路图

在这里插入图片描述

                    图一

10K电阻和NTC热敏电阻调换顺序，会改变ADC采集的电压，所以如果两个电阻调换顺序，并且还想采集NTC的电压，那么算法也要跟着改变。

3.NTC的电压算法

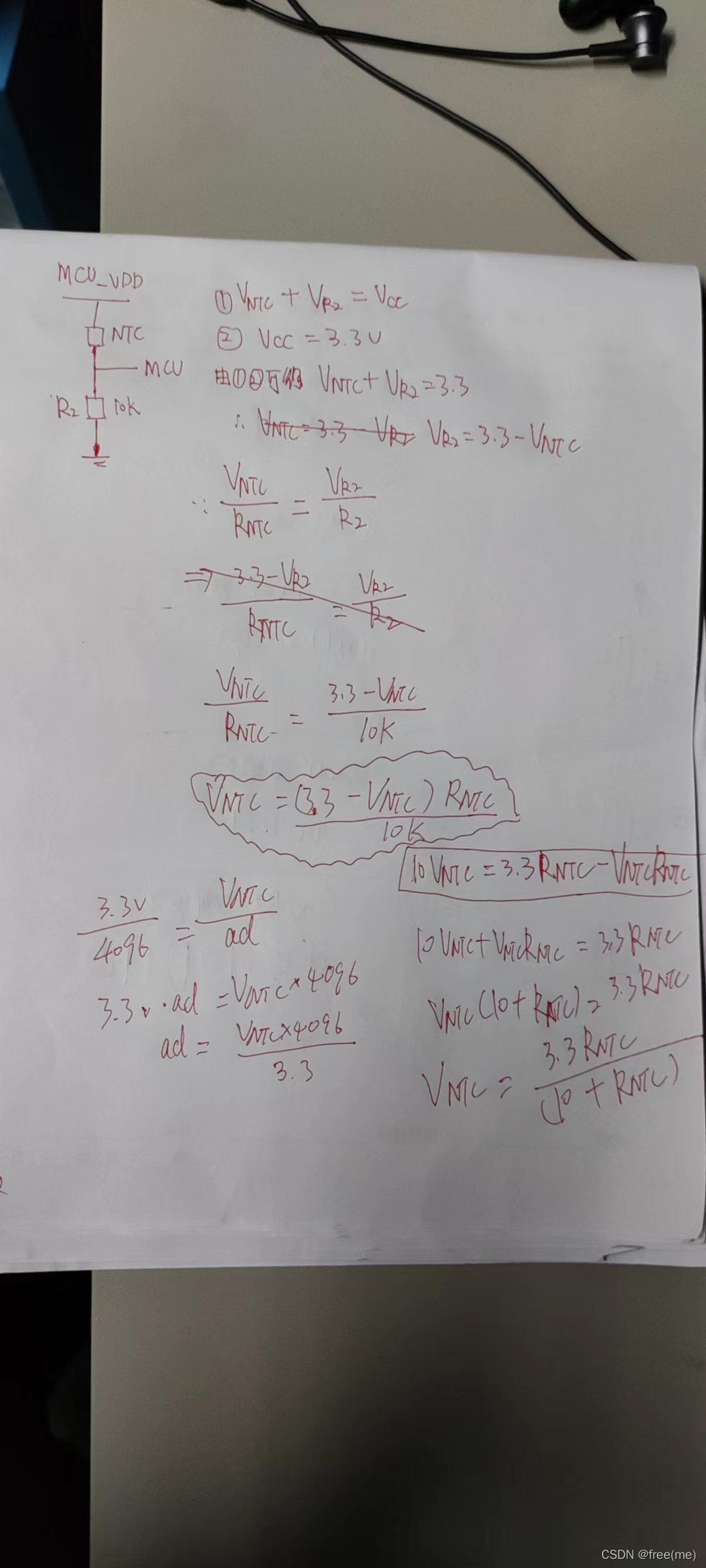

根据图一的电路图画法，我们按照欧姆定律公式算出NTC电压
在这里插入图片描述

                                                图二
