触摸屏状态机

最新推荐文章于 2025-02-20 10:51:48 发布
原创 最新推荐文章于 2025-02-20 10:51:48 发布 · 432 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机 #stm32 #嵌入式硬件

本文详细介绍了如何在STM32F103VET6开发板上，使用XPT2046触摸屏实现检测短按、长按状态机算法。通过状态机图和关键代码展示，阐述了从未被按下到被长按下的状态转换过程。

文章目录

前言

开发板：野火指南者
CPU型号：STM32F103VET6
触摸屏型号：XPT2046
本文记录的是用XPT2046这个触摸屏实现检测短按、长按状态机算法。

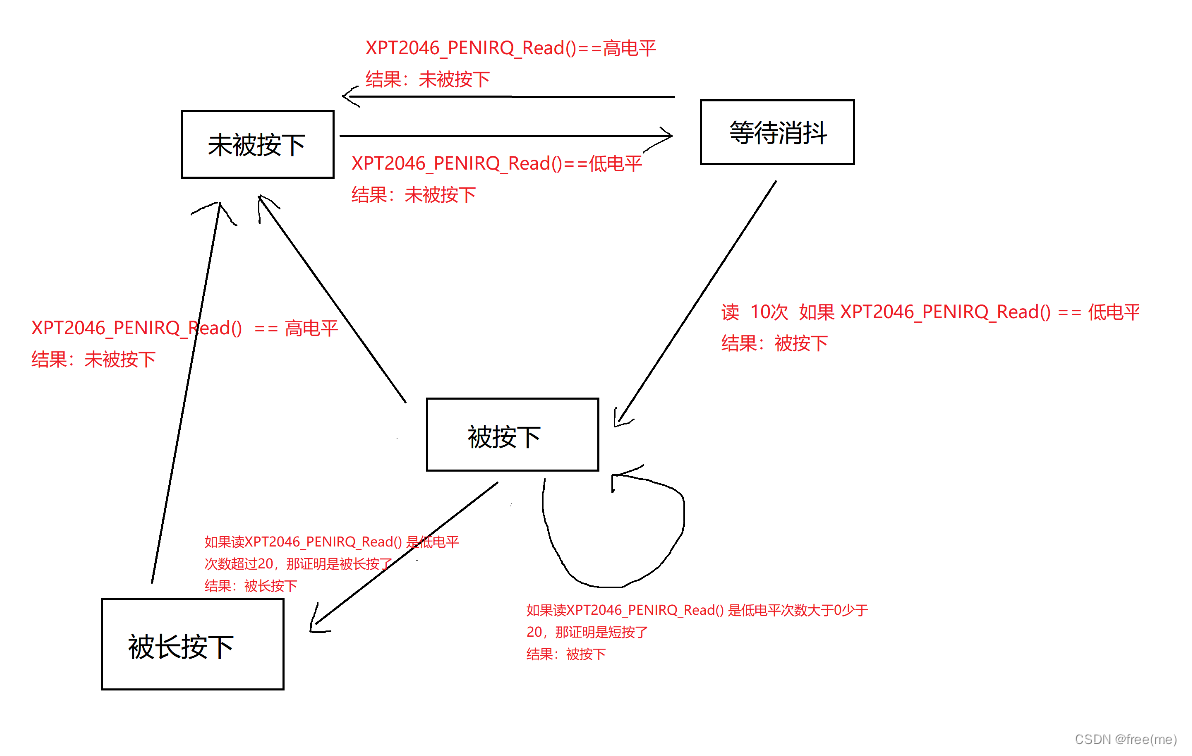

一、状态机图

状态：未被按下、等待消抖、被按下、被长按下
结果：未被按下、被按下、被长按下
在这里插入图片描述

二、状态机代码

1.关键代码

关键宏定义代码

#define             XPT2046_PENIRQ_Read()
