基本定时器

原创 已于 2022-03-24 22:57:09 修改 · 1.5k 阅读 · 4 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#stm32 #单片机

于 2022-03-22 23:14:16 首次发布
本文介绍了STM32的基本定时器，包括其16位计数器、内部资源、时钟源、预分频器、计数器、自动重装载寄存器以及影子寄存器的工作原理。通过计算和代码示例展示了如何设置定时时间和处理中断。

文章目录

前言

开发板：野火指南者stm32f103vet6
本文的内容是基于野火指南者这个板子所记录的一些关于基本定时器的知识。
以下内容完全来自野火家的教程。

一、基本定时器简介

1-计数器16bit，只能向上计数，只有TIM6和TIM7
2-没有外部的GPIO，是内部资源，只能用来定时
3-时钟来自PCLK1，为72M，可实现1~65536分频

二、功能框图

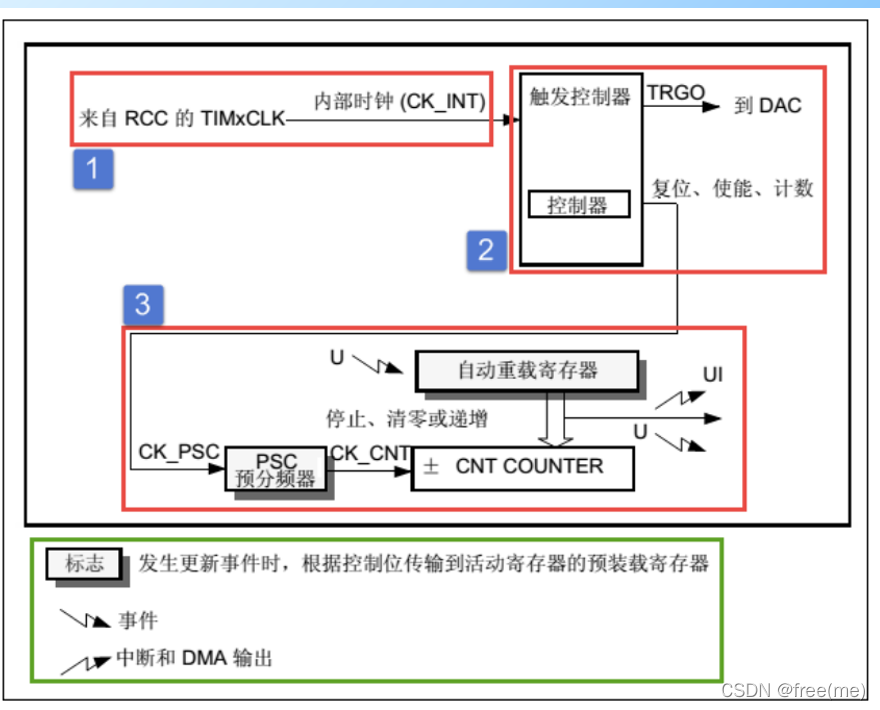

在这里插入图片描述

1.时钟源

在这里插入图片描述

2.控制器

  1. 控制器用于控制定时器的：复位、使能、计数、触发DAC
  2. 涉及到的寄存器为：CR1/2、DIER、EGR、SR

3.时基（定时器的心脏）

定时器最主要的就是时基部分：包括 预分频器、计数器、自动重装载寄存器。

三、预分频器
