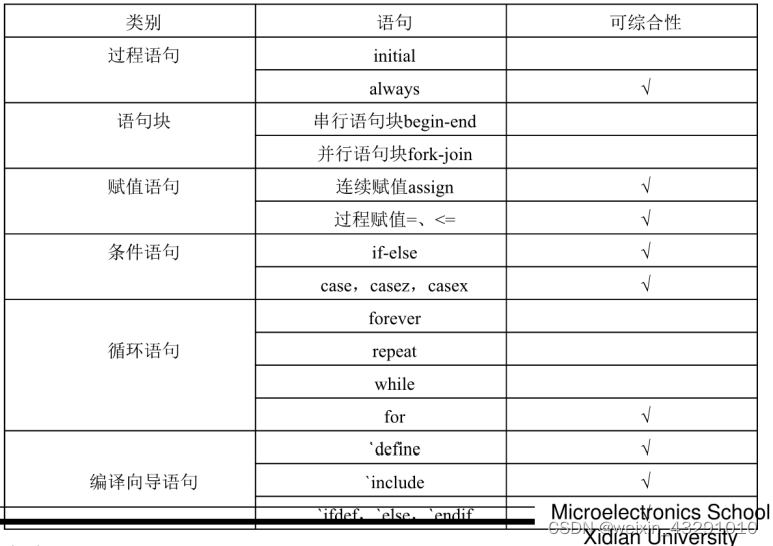

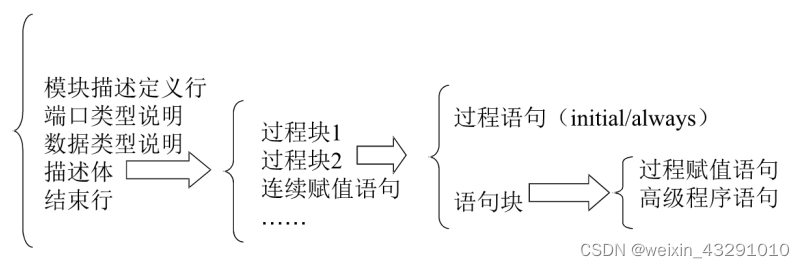

本文详细介绍了Verilog中的数据流建模，包括连续赋值语句及其规则，以及行为级建模的各种语句，如过程语句、语句块、赋值语句、流水线设计等，并探讨了它们在综合和仿真中的应用。

一、数据流建模

连续赋值语句
标量线网，如：wire a,b;
向量线网，如：wire [3,0]a,b;
显式连续赋值语句：
<net_declaration><range><name>;
assign #<delay><name>= Assignment expression;
隐式连续赋值语句：
<net_declaration>< drive strength ><range>#<delay><name>=Assignment expression;

<net declaration>（连线型变量类型）
<range>(变量位宽)，指明了变量数据类型的宽度，格式为[msb:lab]，缺省为1位。
<drive_ strength ＞（赋值驱动强度）是可选的，只能在“隐式连续赋值语句” 格式中得到指定。它用来对连线型变量受到的 moc驱动强度进行指定。
wire(weak0,strong1) out=in1&in2;
<delay>(延时量)这一项式可选的。
#（delay1，delay2，delay3

连续赋值语句需要注意的以下几点：
- 赋值目标只能是线网类型 (wire)
-在连续赋值中，只要赋值语句右边表达式任何一个变量有变化，表达式立即被计算，计算的结果立即赋给左边信号（若没有定义延时量）；组合逻辑电路
- 连续赋值语句不能出现在过程块中。
-多个连续赋值语句之间是并行语句，因此与位置顺序无关。
-连续赋值语句中的延时具有硬件电路中惯性延时的特性，任何小于其延时的信号变化脉冲都将被滤除掉，不会体现在输出端口上。
