回顾:通过前面一系列博客的介绍，对于值函数近似的基本原理应当是比较熟悉了，且对深度学习没有流行之前，被广泛使用的 linear function approximation(线性函数拟合) 进行了详细的介绍，且在上一篇博客中通过平面与曲面拟合的示例，详细介绍如何选取合适的特征向量(feature vector)。

$本系列博客链接为：$【强化学习理论基础-通用】(01)从零开始白话给你讲，简单推导公式，深刻理解，一眼万年！：https://blog.youkuaiyun.com/weixin_43013761/article/details/143168169

$本博客编写于：20250125，台式机为ubuntu20.04，3090GeForceRTX显存24G$：与你现在的代码，或者环境等存在一定差异也在情理之中，故切勿认为该系列博客绝对正确，且百密必有一疏，若发现错误处，恳请各位读者直接指出，本人会尽快进行整改，尽量使得后面的读者少踩坑，评论部分我会进行记录与感谢，只有这样，该系列博客才能成为精品，这里先拜谢各位朋友了。

$文末正下方中心提供了本人联系方式，点击本人照片即可显示WX\to 官方认证，请备注强化学习。$

一、前言

虽然通过前面一系列博客虽然已经了解值函数近似的原理，且熟悉 linear function approximation(线性函数拟合) 特征向量(feature vector) 应该如何选取。不过总的来说，前面的推导或者说示例过程，为了简单易懂使用一维的方式引入，即对状态价值进行估计。总的来说，是为了理解其核心实现。

该篇博客开始，将会开始通过值函数近似对 action(动作)价值评估进行拟合，相对于状态价值的拟合其要更加复杂一些，因为 action(动作) 价值评估需要考虑状态 $s$ 的同时还需要考虑动作 $a$，类似于二维的感觉。在前面的学习过程中，接触到的动作价值评估算法有 TD-SV、Sarsa、Expected Sarsa、 n-step Sarsa 以及 Q-learning，不过前面介绍这些算法都是基于表格，或者说离散形式进行推导与应用的，接下来将使用连续函数去拟合这些离散算法。

二、迭代公式(Sarsa)

首先回顾一下值函数近似状态价值的博客：【强化学习理论基础-通用】(32)从零开始白话给你讲[数学原理]：值函数近似，目标函数 与 linear function approximation，其首先构建目标函数：：$$J(w)=\frac{1}{2}\mathbb{E}\left[{\left(v_{\pi }(S)-\hat{v}(S,w)\right)}^2\right]\text{\hspace{1em}(01)}$$该目标函数对 $w$ 求梯度(因为优化的参数是 $w$)：$${\nabla }_{w}J(w)=-\mathbb{E}\left[\left(v_{\pi }(S)-\hat{v}(S,w)\right){\nabla }_w\hat{v}(S,w)\right]\text{\hspace{1em}(02)}$$进一步根据梯度下降算法，或者说罗宾逊-蒙罗算法(Robbins-Monro algorithm)：【强化学习理论基础-通用】(17)从零开始白话给你讲[数学原理]：随机近似(Stochastic Approximation)，罗宾逊-蒙罗算法(Robbins-Monro algorithm)，构建迭代优化等式如下：
$$w_{t+1}=w_t+{\alpha }_t\left(v_{\pi }\left(s_t\right)-\hat{v}\left(s_t,w_t\right)\right){\nabla }_w\hat{v}\left(s_t,w_t\right)\text{\hspace{1em}(03)}$$虽然结果基本已经推导出来，但是其中 $v_{\pi }$ 是理想真值，属于未知量，故退而求其次采用蒙特卡洛(MC)算法，或者时序差分(TD)算法去代替 $v_{\pi }$，这里采用后者，即 $r_{k+1}+\gamma v_k\left(s_{t+1}\right)$ 代替 $v_{\pi }$，那么可得：$$w_{t+1}=w_t+{\alpha }_t\left[r_{t+1}+\gamma \hat{v}\left(s_{t+1},w_t\right)-\hat{v}\left(s_t,w_t\right)\right]{\nabla }_w\hat{v}\left(s_t,w_t\right)\text{\hspace{1em}(04)}$$上述就是对时序差分(TD)状态价值估算的近似函数迭代公式，关于动作价值的函数近似，只需要把上式中的 $\hat{v}\left(s_{t+1},w_t\right)$ 替换成 $\hat{q}\left(s_{t+1},a_t,w_t\right)$，$\hat{v}\left(s_t,w_t\right)$ 替换成 $\hat{q}\left(s_t,a_t,w_t\right)$ 即可，如下：$$w_{t+1}=w_t+{\alpha }_t\left[r_{t+1}+\gamma \hat{q}\left(s_{t+1},a_{t+1},w_t\right)-\hat{q}\left(s_t,a_t,w_t\right)\right]{\nabla }_w\hat{q}\left(s_t,a_t,w_t\right)\text{\hspace{1em}(05)}$$ 具体的推导细节可以可以参考一下 【强化学习理论基础-通用】(24)从零开始白话给你讲[数学原理]：时序差分(Temporal-Difference) - action values(Sarsa)，其是基于表格或者离散的方式，再结合(01)式构建关于动作价值的目标函数：$$J(w)=\frac{1}{2}\mathbb{E}\left[{\left(q_{\pi }(S,A)-\hat{q}(S,A,w)\right)}^2\right]\text{\hspace{1em}(06)}$$然后求导，再利用梯度下降或者 RM 算法即可，这里的目标函数是最小化动作价值误差。无论(04)式还是(05)式，其都是对价值评估策略进行优化，目的是为了让价值评估策略的评估结果更加准确，即两者都在优化 $\text{ policy evaluation}$，而非优化动作决策策略。

三、Sarsa伪代码分析(on-policy)

1、基本概念

通过前面的知识积累可以知道强化学习可以划分为 on-policy 与 off-policy 两个类比，具体如何区别判断可以参考前面博客 【强化学习理论基础-通用】(28)从零开始白话给你讲[数学原理]：时序差分算法 --＞ Q-learning 伪代码(on-policy 与 off-policy)，示例对比说明 ，且通过 Q-learning 算法同时实现 on-policy 与 off-policy，另外还有十分详细的图示与伪代码协助分析。

不过要注意的是，无论 Q-learning 还是 TD-SV、Sarsa、Expected Sarsa、 n-step Sarsa 他们都是 $\text{ policy evaluation}$，故还需要结合 $\text{ policy improvement}$ 算法 $\pi$ 才能组合成一个完整的策略优化算法。所以设动作决策策略 $\pi$ 为 Epsilon Greedy，再结合值函数近似的 Sarsa 算法，也就是上面推导出来的(05)式，可得该组合的伪代码：

2、伪代码

3、代码分析

首先要知道该图示代码为 on-policy，因为其生成数据的策略 $\pi$ 与被优化改善的策略 $\pi$ 是同一个策略。熟悉前面博客 【强化学习理论基础-通用】(28)从零开始白话给你讲[数学原理]：时序差分算法 --＞ Q-learning 伪代码(on-policy 与 off-policy)，示例对比说明 的朋友，应该是很容易看明白的。

另外需要注意的是，未讲解值函数近似之前的一系列时序差分(Temporal-Difference)算法，比如 TD-SV、Sarsa、Expected Sarsa、 n-step Sarsa 以及 Q-learning 其优化公式于博客 【强化学习理论基础-通用】(29)从零开始白话给你讲[数学原理]：时序差分(Temporal-Difference)，回顾与总结，TD算法统一形式 中有介绍，且统一形式为其中(01)式，如下：$$q_{t+1}\left(s_t,a_t\right)=q_t\left(s_t,a_t\right)-{\alpha }_t\left(s_t,a_t\right)\left[q_t\left(s_t,a_t\right)-{\bar{q}}_t\right]\text{\hspace{1em}(07)}$$ 上式 ${\bar{q}}_t$ 就是迭代优化过程中的目标，随着具体算法的实现有所改变，但是总的来说，其目标都是直接优化动作价值 $q_{t+1}\left(s_t,a_t\right)$，而上面值函数近似的Sarsa算法，也就是(05)式优化的是参数 $w$，而非直接优化动作价值 $q$。

经过前面一系列知识积累，现在来看上述伪代码，可以说是十分简单。总的来说每个回合(生命周期)内会进行多次迭代，若当前迭代时刻记为 $t$，那么先使用动作决策策略 ${\pi }_t$ 与环境进行交互，凑足如下 5 个数据：
{ s t ,   a t ,   s t + 1 ,   r t + 1 , a t + 1 } (08) \color{green} \tag{08}\{s_{t},~a_t,~s_{t+1},~r_{t+1},a_{t+1}\} {st​, at​, st+1​, rt+1​,at+1​}(08)即可完成一次对动作价值估算策略 $q_t$ 的优化，且 $s_t$，$a_t$ 是上一时刻与环境交互的状态与动作，即该时刻只需要获取 $s_{t+1},r_{t+1},a_{t+1}$ 这三个数据即可，优化的之后的策略记录为 $q_{t+1}$。接着就是使用优化后的动作价值评估策略 $q_{t+1}$ 对动作决策策略 ${\pi }_t$ 的所有动作进行评估，找到最大动作价值对应的动作 $a_m$，对策略 ${\pi }_t$ 进行优化更新，得 ${\pi }_{t+1}$。

另外还有一点与之前表格(离散)形式 Sarsa 算法有所区别的是，现在计算某个状态下某个动作的 $q$，需要把状态 $s_t$ 以及 $a_t$ 带入到关于 $w_t$ 参数的近似函数，即通过 $q_t\left(s_t,a_t,w_t\right)$ 求得具体近似动作价值。之前(离散)形式 Sarsa 算法本质上来说，是通过索引的方式直接获取存储的动作价值。

四、示例(Sarsa)

1.游戏规则

为深入体会到值函数近似 Sarsa 算法效果，这里再进行一个示例的讲解，游戏规则与参数如下：

动作: 共五个动作，上(a1)、下(a2)、左(a3)、右(a4)、保持原地不动(a5)。 奖励: 进入黄色(禁止forbidden区域)=-1、进入白色可通行(passable)区域=0、到达终点(target)蓝色区域=1。 特殊: 若触碰边界(boundary)，奖励为=-1，如在最上边依旧往上走，不过机器人状态(位置保持不变) 初始: 初始状态， 每个回合开始只能从某个固定的状态(位置)出发 注意: 为了简单示例，转移为下一个状态时，只有一种奖励，且状态状态下执行某个动作，也只能达到下一种状态，而非概率，有多个选项。

上面是迷宫游戏的规则，相信大家已经很熟悉了，这里把奖励单独记录一下$r_{forbiden}$有改变：
$$r_{boundary}=-1，r_{forbiden}=-1，r_{passable}=0，r_{target}=1，\gamma =0.9\text{\hspace{1em}(09)}$$ 另外还需要增加一个Sarsa 算法迭代优化需要的学习率：$$\alpha =0.1\text{\hspace{1em}(10)}$$

2.效果图示

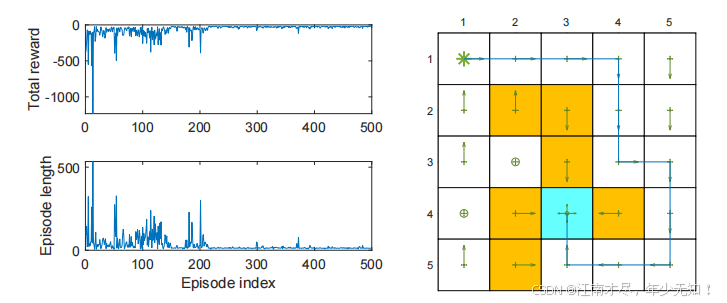

智能体与环境共交互 500 个回合，每个回合初始状态都为 $s_{(1,1)}$，根据前面的讲解可以知道，并不需要像蒙特卡洛(Monte Carlo)一样，收集整个回合的经验轨迹数据才能开始优化，只需要与环境进行一次交互，收到到数据 $s_{t+1},r_{t+1},a_{t+1}$ 再结合上一时刻的 $s_t,a_t$，共计五个数据即可完成一次动作价值评估 $q$ 以及动作决策策略 $\pi$ 的优化，如下两幅图示：

图1

首先需要说明的是，上面的图示为 linear uncion approximation 版本的 Sarsa 算法，实现细节需参考 【强化学习理论基础-通用】(32)从零开始白话给你讲[数学原理]：值函数近似，目标函数 与 linear function approximation，大致的来说，若为 linear uncion approximation，则上(05)式：$$w_{t+1}=w_t+{\alpha }_t\left[r_{t+1}+\gamma \hat{q}\left(s_{t+1},a_{t+1},w_t\right)-\hat{q}\left(s_t,a_t,w_t\right)\right]{\nabla }_w\hat{q}\left(s_t,a_t,w_t\right)\text{\hspace{1em}(11)}$$中的：$$\hat{q}(s,a,w)={\varphi }^T(s,a)w\text{\hspace{1em}(12)}$$需要知道 $\varphi \left(s_t\right)$ 为特征向量，随着特征向量 $\varphi \left(s_t\right)$ 的选取不同，(11)式的具体实现也会不同，至于 $\varphi \left(s_t\right)$ 应当如何选取在前面的博客也有详细的介绍，这里线性特征向量被选择为5阶傅里叶函数，下面来对结果进行分析。

接着先看左边的两幅图示，左上图横轴表示回合(生命周期)索引， 纵轴表示每个回合(生命周期)获得奖励总和，容易看出随着收集的回合经验数据越多，进行优化迭代，每个回合获得奖励总和再持续增加。接着来看左边下面的图示，其横轴依旧表示回合(生命周期)索引，纵轴表示每个回合(生命)周期的长度，由曲线可以看到，随着索增加，即迭代次数增多，其对应的比较差生命周期逐渐减少。这是因为，初始策略比较差，智能体需要进行很多 step 的探索才能到达终点(蓝色区域)，随着动作决策策略的优化，后续能够以较优的路径快速抵达终点，所以生命周期短。

右边的图示表示迭代优化完成之后的最终策略，容易看出部分决策非最优，不过这没有关系，因为我们的初始状态只能为 $s_{(1,1)}$，所以只需要保证从该状态出发，到达终点的路径为最优路径即可。

五、迭代公式(Q-learning)

通过前面使用函数近似(funcion approximation)方式实现 Sarsa 的介绍，以及示例讲解，相信对于函数近似已经有了一定了解。现在使用函数近似的方式再来实现 Q-learning 算法，总的来说还是十分简单的，与函数近似(funcion approximation) 版的 Sarsa 算法十分相近，其参数迭代更新公式如下：$$w_{t+1}=w_t+{\alpha }_t\left[r_{t+1}+\gamma \underset{a\in \mathcal{A}\left(s_{t+1}\right)}{\max }\hat{q}\left(s_{t+1},a,w_t\right)-\hat{q}\left(s_t,a_t,w_t\right)\right]{\nabla }_w\hat{q}\left(s_t,a_t,w_t\right)\text{\hspace{1em}(13)}$$上式中 $\text{max}$ 表示求参数为 $w_t$ 时 处于$s_{t+1}$ 状态下所有动作对应的最高价值，需要注意的一点，其并不需要知道 $最大价值$$对应的动作a_m$。可与 Sarsa 算法，即上(05)式进行比较，可以看出他们是十分相近的，唯一的区别就是 ${\max }_{a\in \mathcal{A}\left(s_{t+1}\right)}$ 这个部分。

六、Q-learning伪代码分析(on-policy)

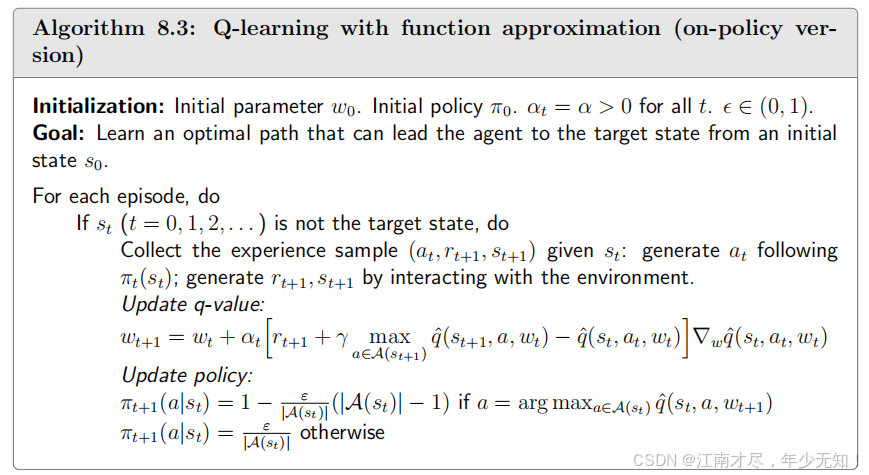

这里给出的代码依旧为 on-policy，不过通过前面的学习知道 Q-learning 算法即能实现 on-policy 也能实现 off-policy，所以后面讲解 Deep Q-learning 算法时会讲解 off-policy。与 Sarsa 一样，其本质仅是一个行为价值估计算法，同样与动作决策策略算法 Epsilon Greedy 结合，构建完整的 on-policy 算法，伪代码实现如下：

该伪代码就不解读了，因为有前面的只是积累太容易看明白。这里提要一下，那么就是更新参数 $w$ 时使用 $\text{max}$ 只需要知道参数为 $w_t$ 时 处于$s_{t+1}$ 状态下所有动作对应的最高价值即可，无需知道对应那个具体动作 $a_m$。但是在对动作决策策略 $\pi$ 更新时使用的是 $\text{arg max}$，其是需要知道最大动作价值对应具体动作 $a_m$。

另外需要注意的一点就是该实现方式为 on-policy，即与环境进行交互收集数据的策略 $\pi$ 与 被优化的策略 $\pi$ 是同一个动作决策策略，这是 on-policy 的核心标记。

七、示例(Q-learning)

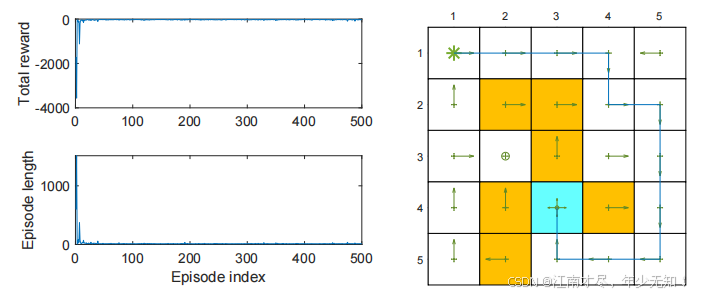

这里同样给出一个 linear uncion approximation 版本的算法，游戏规则与设置不变，且线性特征向量被选择为5阶傅里叶函数，效果如下：

图2
若是与 Sarsa 算法的图一进行对比，可以看到迭代过程中 Q-learning 更加稳定，收敛较快。优化后的动作决策策略，即右图从状态 $s_{(1,1)}$ 出发达到蓝色(终点)状态的路径同样为最有路径。

八、结语

通过该片博客，知道如何使用 linear uncion approximation 实现 Sarsa 与 Q-learning 算法，两者伪代码都是 on-policy 形式。这里还是要提要一点，无论 Sarsa 还是 Q-learning 算法，都是$\text{ policy evaluation}$，故还需要结合 $\text{ policy improvement}$ 算法 $\pi$ 才能组合成一个完整的策略优化算法，上面的两个示例都是选择与 Epsilon Greedy 结合。

下一篇博客将讲解目前最主流的算法 Deep Q-learning，其将深度神经网络整合到Q(动作价值)学习中，从而得到一种称为深度Q学习或深度Q网络(DQN)的方法。深度Q学习是最早且最成功的深度强化学习算法之一。值得注意的是，神经网络不一定要很"深"。对于像我们的网格世界这样的简单任务，具有一到两个隐藏层的浅层网络可能就足够了。具体细节就得参考下一篇博客了。
