Simulink建模：Simulink PWM死区时间插入仿真

原创 已于 2023-08-23 16:46:52 修改 · 1.4w 阅读 · 137 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#matlab #simulink

于 2022-01-11 14:08:20 首次发布

目录

问题引入

死区时间插入仿真

运行效果

问题引入

在电机或者电源控制领域，对于三相桥或者H桥，很多时候实际的PWM开关是是会有死区时间设置的，而在Simulink里面想要模拟PWM的死区时间设置需要在PWM的模型处模拟PWM的死区效应，进而进行死区补偿或者谐波抑制的仿真验证，本文展示死区时间插入的仿真模型及运行效果

死区时间插入仿真

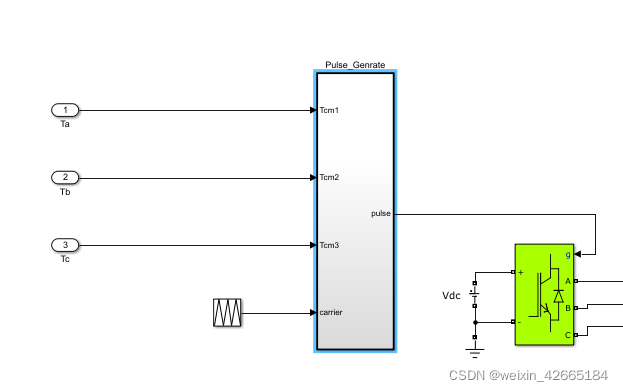

1. Ta, Tb, Tc是三相的比较值

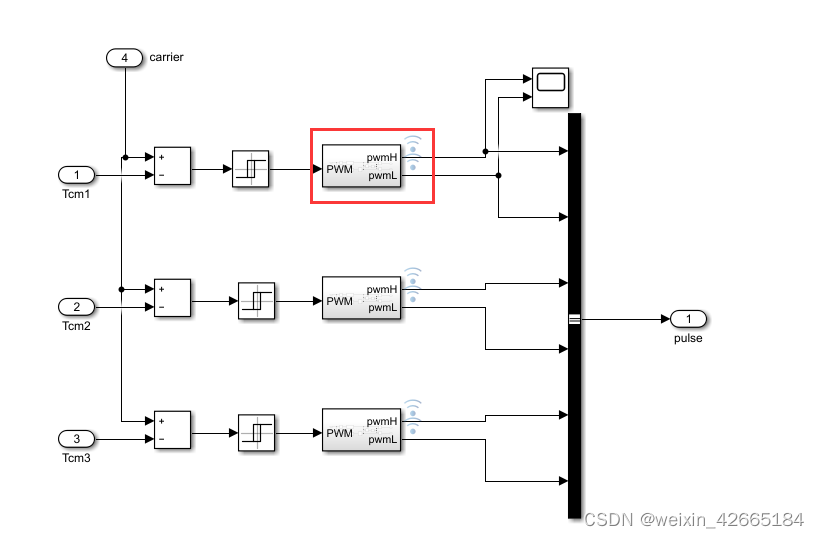

2. 展开后，如下插入死区

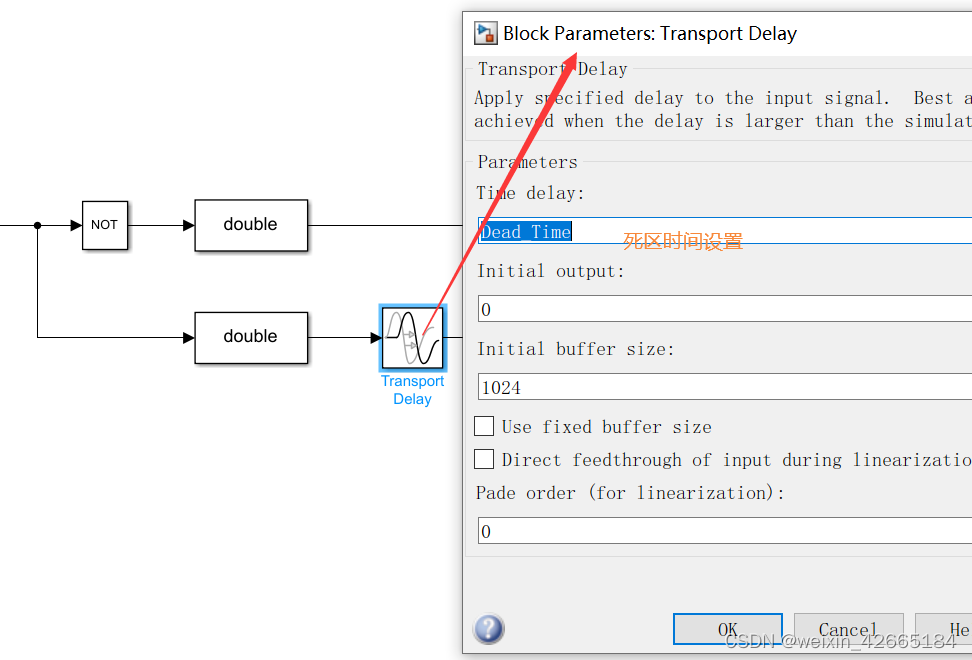

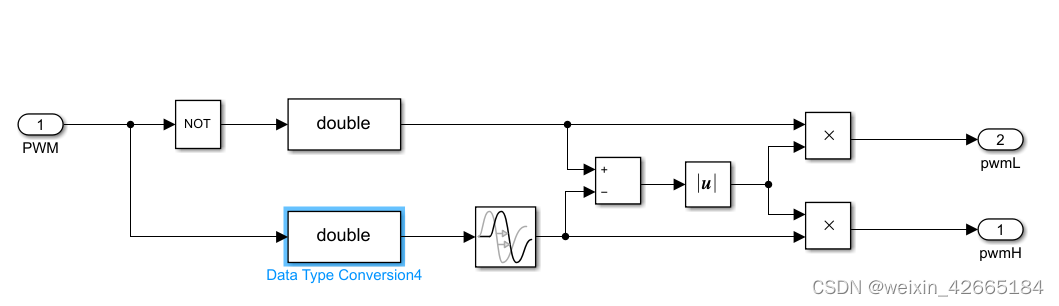

3. 展开后，如下通过Transport Delay实现死区效应并可设置死区时间

运行效果

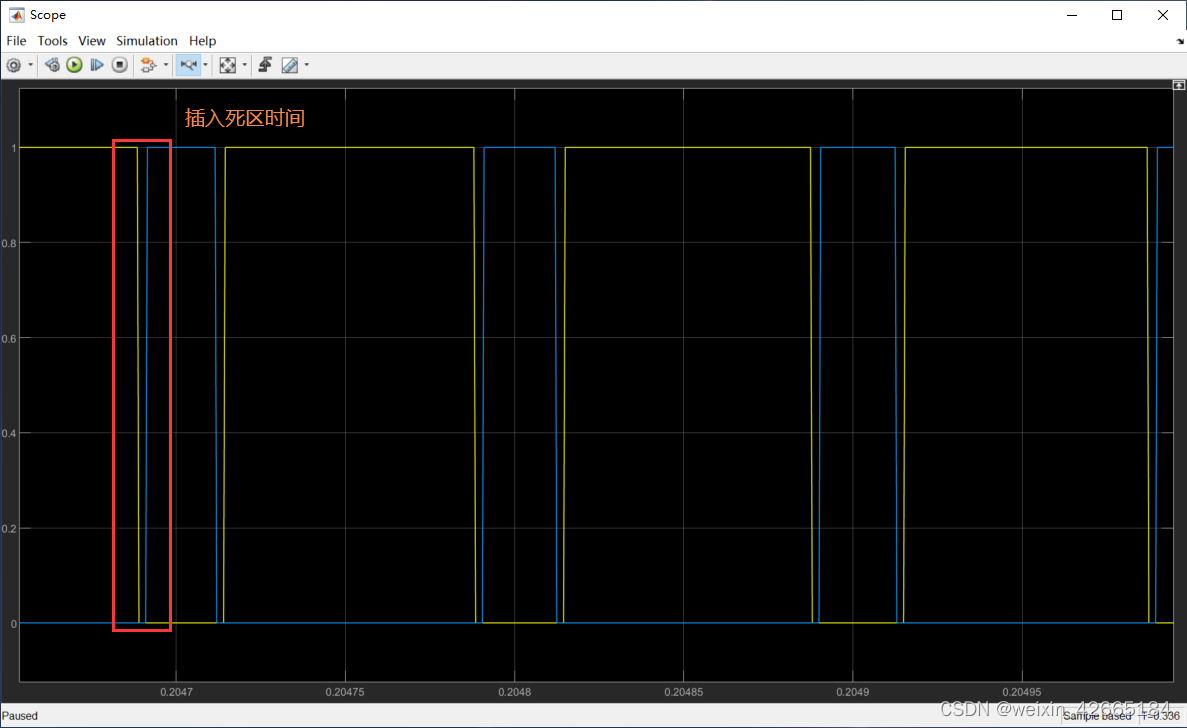

死区时间：

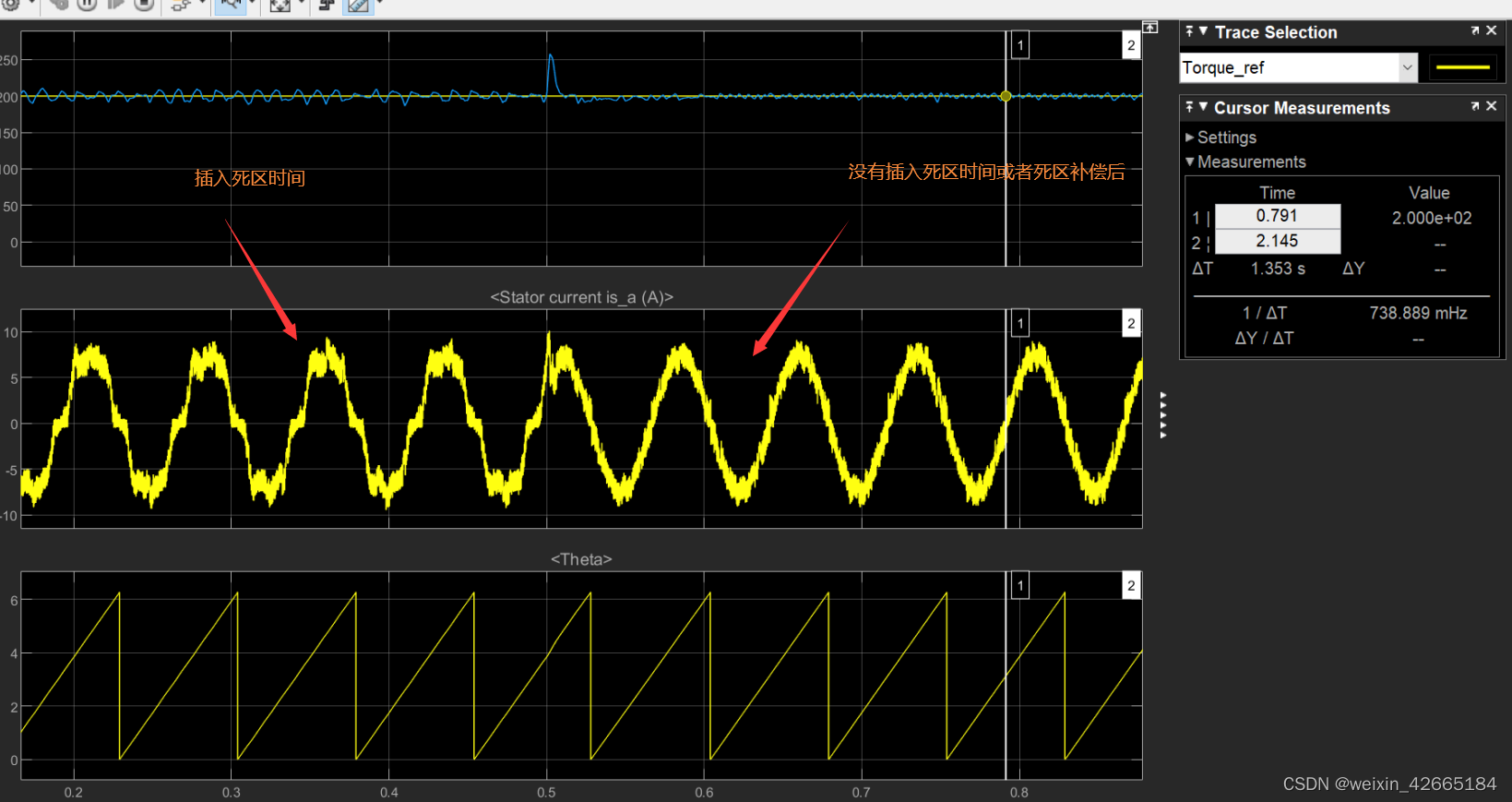

如下是插入死区时间后的电机电流波形，去掉或者加入死区补偿后电流波形更光滑

在Simulink中成功搭建一个用于分析和补偿三相逆变器死区效应的仿真模型
