论文笔记 | 半密集的单目视觉测距

半密集的单目视觉测距

Semi-dense Visual Odometry for a Monocular Camera

算法主要思想在于持续地估计出一个半密集的（semi-dense）inverse 深度图，并用于通过 dense image alignment 跟踪相机的运动。估计深度所用的像素点有较大的图像梯度（image gradient）。信息随时间持续传递，当新的视频帧传入时，对信息进行更新。主要贡献在于提出一个新的半密集的单目视觉测距方法：
1. 一个概率化（probabilistic）的深度图展示（意思好像是说设定深度服从高斯分布）
2. 基于 whole-image alignment 的跟踪
3. 半密集在于减少图像上带有信息的区域
4. Full incorporation of stereo measurement uncertainty

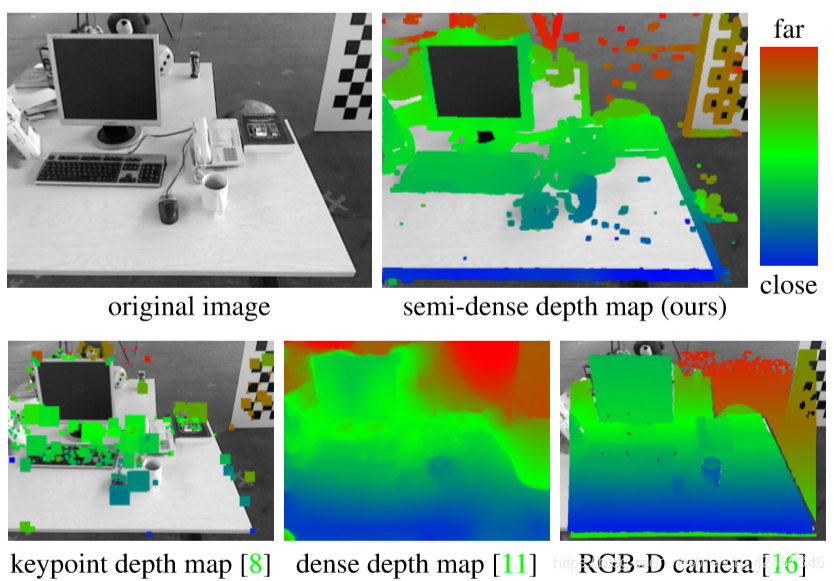

所谓的半密集：

(先只介绍一下深度图的获取部分）

深度图的估计

基于双目的深度图更新

1. 选一组像素，for which the accuracy of a disparity search is sufficiently large.
2. 对于每个被选中的像素，单独选择一个适合的参考帧
3. 进行一个一维的disparity search。先前的被传播的深度信息如果可用则用于限定一个视差的搜索区间，来尽量减少搜索开销和 false minima。：

参考帧选择

理想情况下，选择参考帧可以最大化双目accuracy，且保持视差的搜索区间和观测角度足够小。 双目accuracy依赖于很多因素，而且因为该选择对于每个像素是独立的，我们采用如下的启发式：

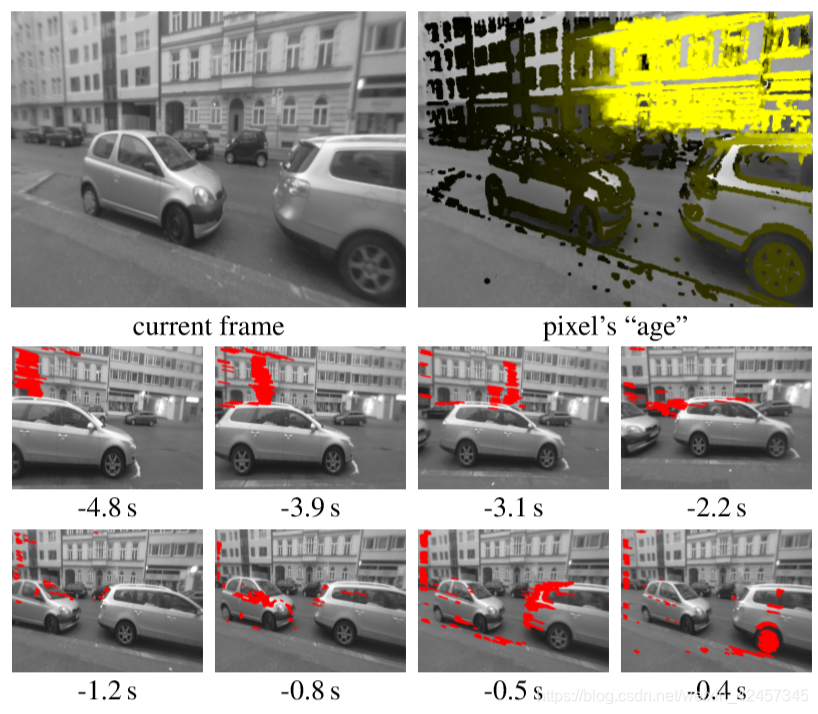

使用该像素最早被观测到的帧，同时视差搜索范围和观察角度不超过某个阈值。如果一次视差搜索不成功，该像素的“age"则增加，随后的视差搜索使用更新的且该像素依然可见的帧。

双目匹配方法

我们在选定的参考帧上沿着极线搜索像素的光度值，并对匹配的视差进行一个子像素精确定位（a sub-pixel accurate localization）, 如果先前的深度预测可用，则搜索的间隔限制在d±2σ_d ，d，σ_d 表示先前预测深度值的均值和标准差，否则整个深度区间都被搜索一遍。

不确定性分析

深度信息的获得分为以下三步：
1. 计算该像素在关键帧的极线
2. 在线上找到最佳匹配位置λ
3. 根据λ计算得到inverse depth

由此引出2个误差项：

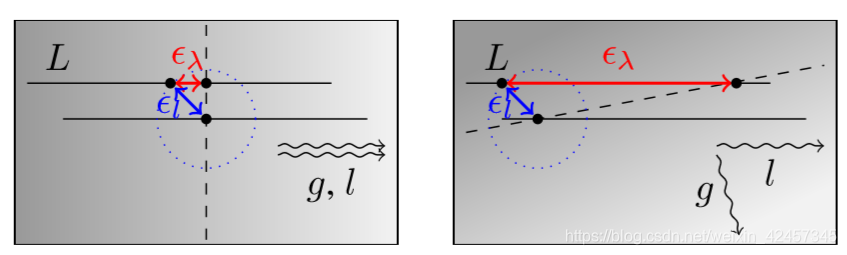

1. Geometric disparity error：表示极线的偏移导致的投影点位置λ的误差，极线与图像梯度不平行时，相同的极线偏移量导致的投影点误差更大

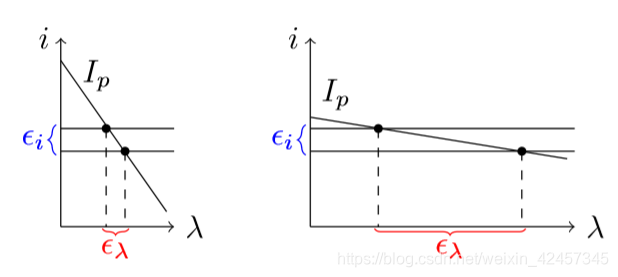

2. Photometric disparity error：当极线上图像的梯度较大时，因噪音产生的投影点位置λ的误差会相对小一些，反之则大。

   还有用于一个像素到深度的转换的常量α( 这个其实没太懂:\ )，对于每个像素，这个值可能是不同的，可以这样计算得到：
   $$\alpha :={\delta }_d/{\delta }_{\lambda }$$
   δ_d: the length of the searched inverse depth interval
   δ_λ: the length of the searched epipolar line segment

深度观测值融合

对于当前图像的一个像素的深度信息获得之后，如果之前没有对应的估计值存在，则直接将现在得到的信息作为其观测值；反之，则需要将该信息与之前的观测值进行融合

深度图的传播

传播的方式概括为：新获得的视频帧，先计算相机的位置，对于之前所选像素，利用已有的深度值得到对于的3D点的位置，并投影到该帧上，选择距离投影点最近的像素，作为匹配点，并赋予深度值，同时保留投影点子像素级的精确位置，用于后面的传播；对于每个像素，只进行一个深度信息的预测，如果两个预测值被传递到新图像上的同一个像素，分为两种情况处理：

1. 如果两个值相近，处于2δ之间，则被视为两次独立的观测值，并进行融合
2. 如果两者相差很远，则视较远者为被遮挡点，并被舍弃

深度图正则化

对于每帧，在所有的观测被融合后，进行一次正则化，将每个深度值设置为周围点的均值，权重由其各自的 inverse variance决定。为保持边缘的锐利，如果两个深度值显著不同，则不会用于对方的正则化。对于越界点，在整个过程中，每个被选用的点的有效性被持续跟进，用概率来表示该点不可用的程度（因为被遮挡或移动的物体），对于每个成功的观测，失效的概率会降低，反之（如该店的亮度值大幅变化或者图像梯度变得过小而低于某阈值）升高。如果在正则化时，某点的周围全部出局（失效概率低于某个阈值），则该点的预测被舍弃；同时如果该点为空（应该是指没有预测值）且周围的失效概率都低于某个阈值，则从这些邻近点中可以得到一个新的预测值。
