本文详述了如何在三菱FX5U控制器中配置MR-JE-C伺服驱动器，涉及GX-Works3中的CC-Link IE Basic设定、轴号与站号的关系、软元件映射、控制模式、网络设置、电子齿轮及原点复位流程。此外，还介绍了伺服状态切换、轨迹控制模式和问题解答。
本文介绍MR-JE-C的应用以及在三菱FX5U中的配置
1、GX-Works3中CC-Link IE Basic设定

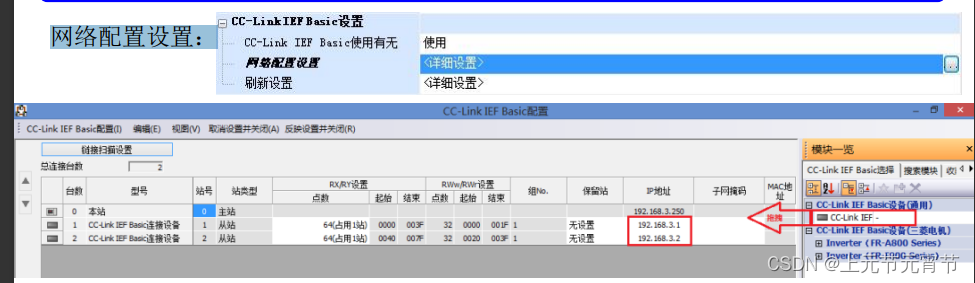

网络配置设置：
注：
1、轴号决定于IP地址最后一段。比IP地址为192.168.3.2对应的伺服轴号即为2。
2、每个轴占用一个站，根据站号分配网络地址，每站的地址空间是RX/RY各64点，RWw/RWr各32点

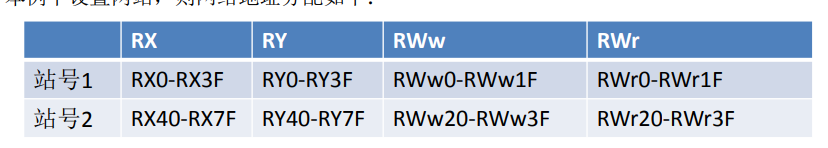

本例中设置两站，则网络地址分配如下：
3、注意站号与轴号的对应关系，站号1并不一定对应轴号1，在使用时需注意。

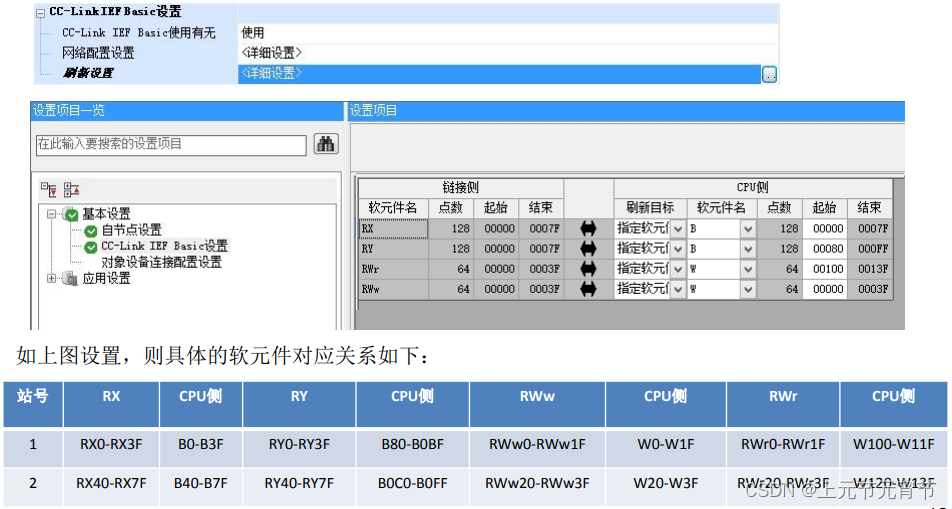

4、刷新设置：设置CPU侧软元件与网络侧地址的对应关系
如上图设置，则具体的软元件对应关系如下：
