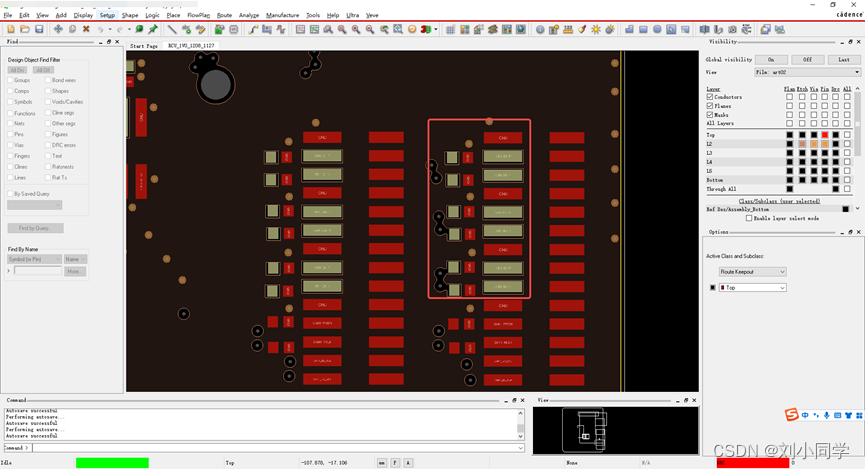

Route Keepout和Via Keepout是在PCB设计中经常遇到的两个概念，也就是禁止布线和打孔。一般我们在一些高速信号的连接器的焊盘下面会挖空，为了控制阻抗来参考第三层，这时就会在新建封装添加Route Keepout或者Via Keepout，焊盘的次表层就会自动避让铜皮。
在这里插入图片描述

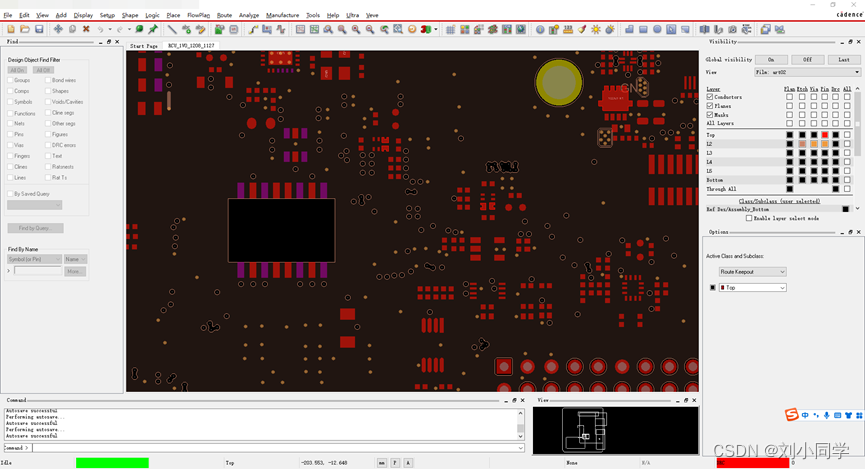

或者在设计网口的时候，为了避免一些EMC和信号干扰，也会在网口芯片下面挖空，这时就可以添加Route Keepout。
在这里插入图片描述

下面介绍Allegro中添加Route Keepout和Via Keepout的方法：

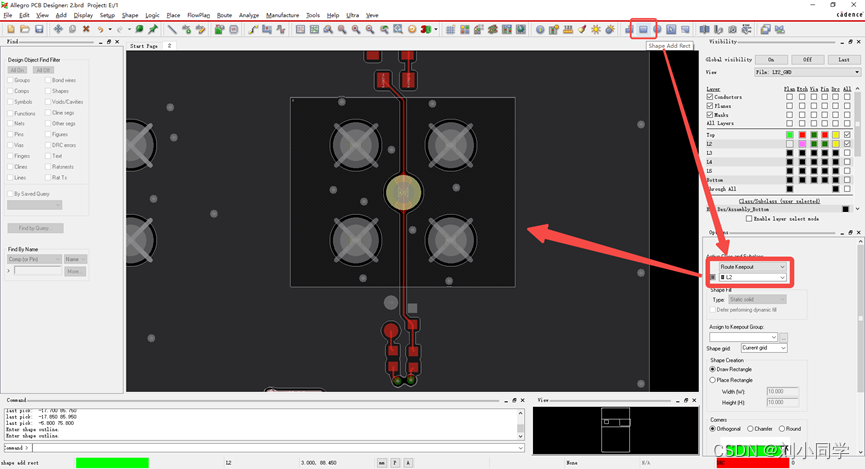

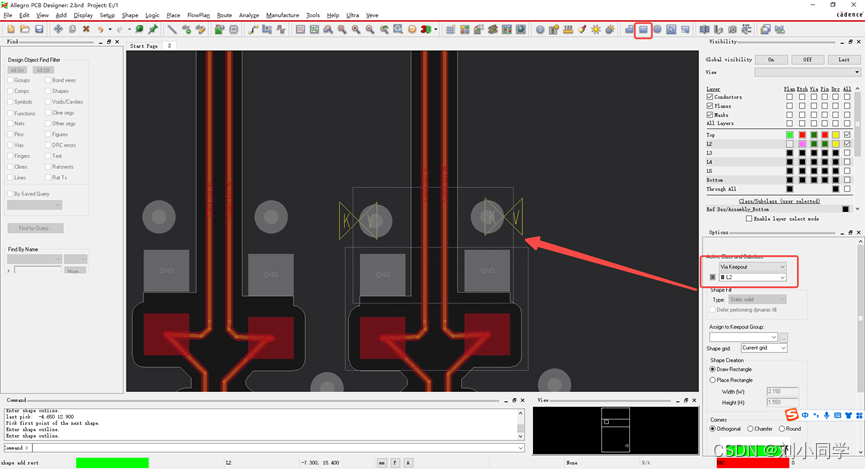

点击添加shape命令，然后在选择Route Keepout。如果想要在所有层添加，那么下面选择All，如果只在第二层添加，下面选择L2。然后在要添加的区域画框就行，让如下图所示：
在这里插入图片描述
在这里插入图片描述
上一篇文章：Cadence Allegro PCB设计88问解析(二十二) 之 Allegro中放入元器件 的链接如下，大家可以点击查看哟：链接:link
以上资料主要是本人在PCB设计中和网络搜索整理而成
如有雷同或错误，希望各位大神留言指正，感谢！！！
