1.首先对点云以高度方向初步去噪

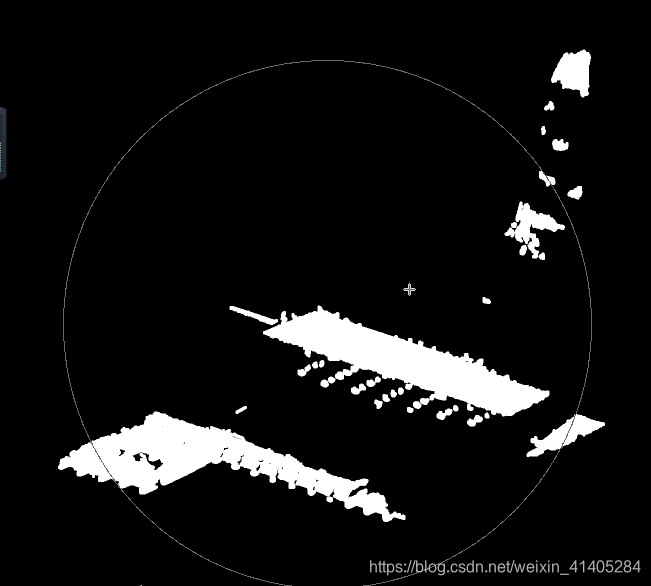

在这里插入图片描述

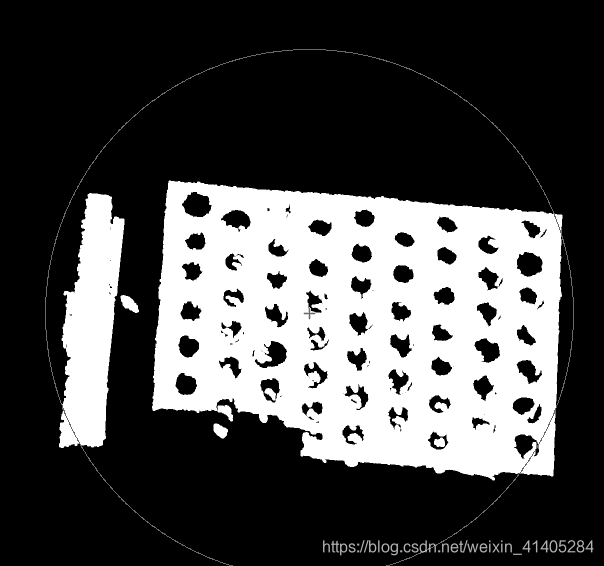

在这里插入图片描述
2.点云数据信息提取

  • 对于物料点云的长宽高的判别，最常用的手法是最最小外接矩形，通过获取最小外接矩形的L1,L2,L3,来确定点云的位置。
  • 也可以通过一下算子求得点云信息
get_object_model_3d_params (ObjectModel3D, 'point_coord_z', GenParamValue)
  • 更正点云分割算子的参数含义
    //将4mm内的点云作为一个区域
connection_object_model_3d (ObjectModel3DThresholded, 'distance_3d'
