  1. 硬件配置：

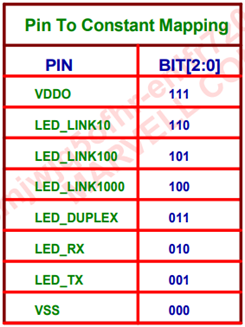

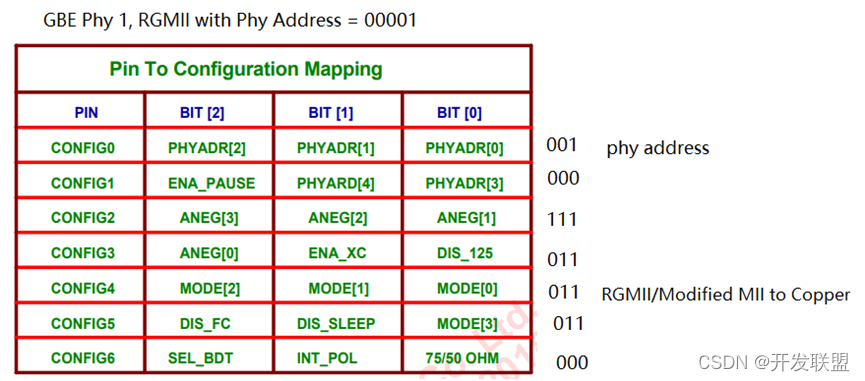

    1.1 pin到常数映射，主要要按照如下配置。
    在这里插入图片描述
    在这里插入图片描述

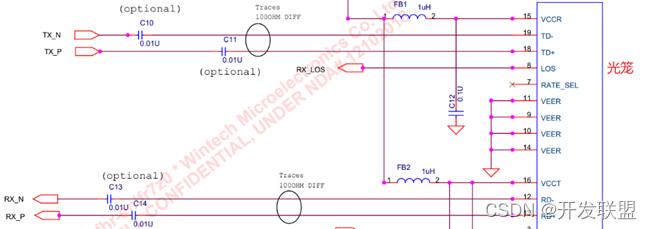

    1.2 光纤连接；88e1111的TX与光笼TD连接，RX与光笼RD连接。
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
  2. 软件配置：

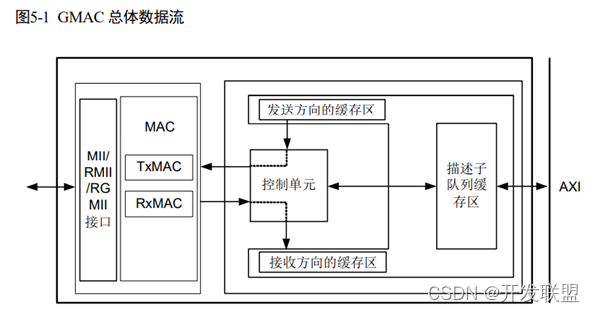

    2.1 GMAC（Gigabit Media Access Controller）千兆以太网交换接口实现网络接口数据的接收和发送，支持 10/100/1000Mbit/s 工作模式可配置，支持全双工、半双工工作模式。 网口可实现和 CPU 端口间的数据通信。

    软件配置位置主要在higmac.c中；plat
