88E1111配置及使用

目录

1 88E1111PHY芯片简介

1.1 Media Interface

1.1.1 Copper

1.1.2 Fiber

1.2 MAC Interface

2 PHY寄存器描述及配置

2.1 R27寄存器Extended PHY Specific Status Register

2.2 R16寄存器PHY Specific Control Register

2.3 R24寄存器LED Control Register

2.4 R0寄存器Control Register

2.5 R2寄存器PHY Identifier

2.6 R17寄存器PHY Specific Status Register

3 国产88E1111注意事项

3.1 复位时间

3.2 工作条件

3.3 MDC驱动时钟

---

1 88E1111PHY芯片简介

88E1111是一款经典的三速以太网PHY芯片，可工作在10/100/1000Mbps下。项目中需要使用到4个88E1111,其中两个配置为RGMII to Copper模式，另两个配置为RGMII to Fiber模式。

1.1 Media Interface

1.1.1 Copper

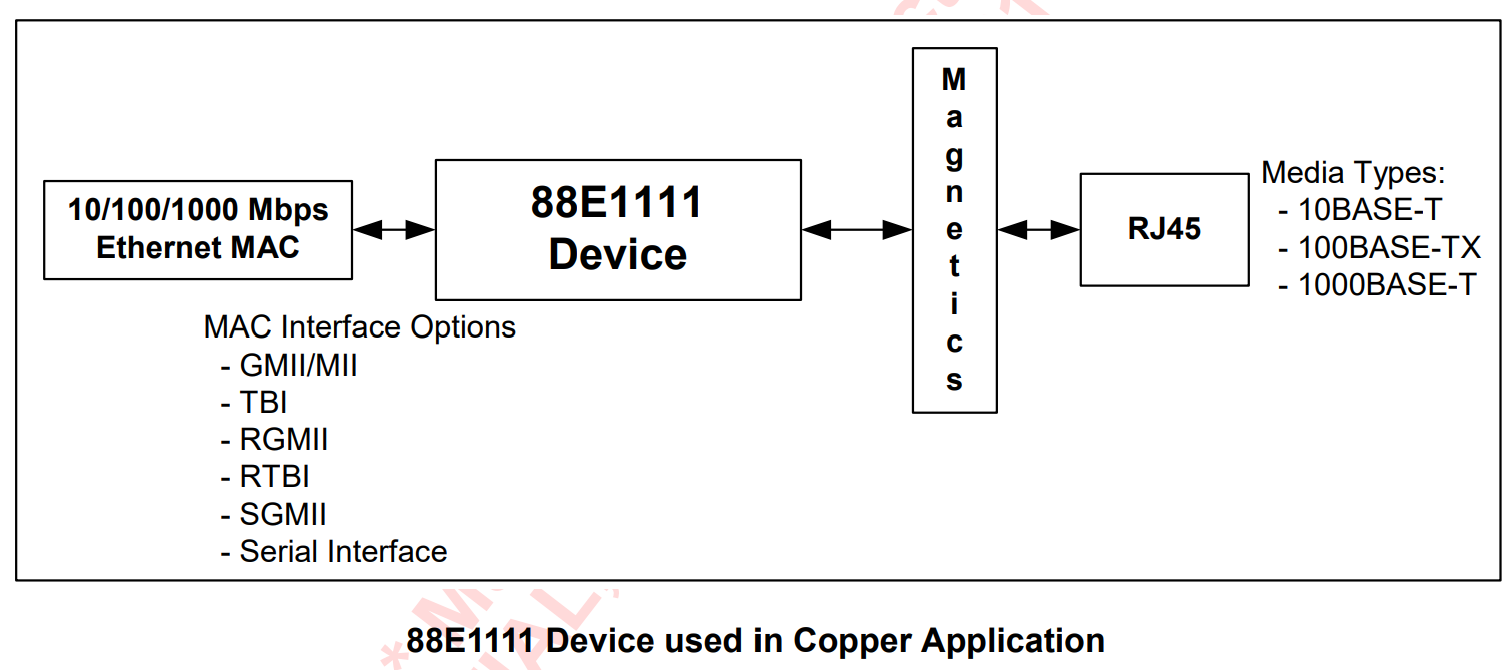

其中RGMII to Copper的媒体接口示意图如图1所示，

图1 RGMII to Copper的媒体接口示意图

1.1.2 Fiber

RGMII to Fiber的媒体接口示意图如图2所示，

图2 RGMII to Fiber的媒体接口示意图

1.2 MAC Interface

该项目中MAC通过RGMII接口实现与PHY的数据通信，接口及对应的描述如下图所示，具体的时序图参考器件手册。
