本文探讨了在电源转换器中测量输出纹波和开关瞬变的重要性，以及不当示波器设置如何导致测量误差。通过分析接地环路对测量的影响，提出使用短接地回路、1倍或50 Ω同轴电缆以及适当选择测量点来改善测量精度。此外，推荐在50Ω环境下使用同轴电缆，并调整示波器带宽以消除高频成分，从而获得更准确的纹波测量结果。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

对某些应用而言，最大限度地降低输出纹波和开关瞬变是非常重要的，尤其是像高分辨率ADC这样的噪声敏感型器件。将开关稳压器用作电源时，输出纹波会在ADC输出频谱上表现为独特的尖峰，从而影响其动态性能或信噪比和无杂散动态范围(SFDR)。考虑到这些不必要的输出信号，有时会用低压差(LDO)稳压器代替开关稳压器。因此会舍弃开关稳压器的高效率优势，改为获取LDO稳压器更干净的输出。像在Hi-Fi高保真音响系统中，老wu一耳朵就能听出功放电源电路用的是LDO稳压器还是DC-DC开关稳压器，外部输入的是太阳能发电的电源还是火力发电的电源。

LDO输出虽然更为干净，但在大电流追求高的电源转换效率的系统中，我们还是会选择DC-DC开关式转换器，既要追求高的电源转换效率，又对噪声敏感，正确地测量量化开关稳压器中的输出纹波和开关瞬变显得尤为重要。

测量这些参数需要非常仔细，因为测量设置不佳会导致读数有误。由示波器探头信号和接地引线形成的环路会引入寄生电感。这样就会不准确地提高与快速开关转换相关的开关瞬变幅度。因此，必须在广泛的宽带宽测量中保证合理的连接和良好的测量方法。

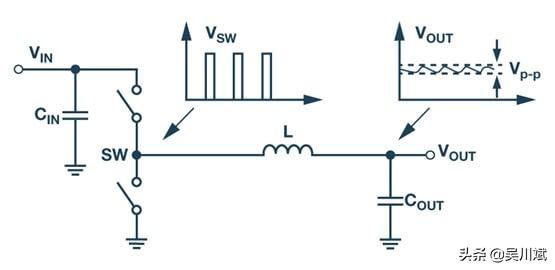

输出纹波和开关瞬变
