本文介绍了示波器的基本构成及其关键参数，如150MHz带宽和1GS/s采样率。重点讨论了示波器探头的灵敏度、输入电压容许范围和带宽限制，强调了探头接地环路自感、输入阻抗和输入电容的影响。此外，还解释了1×和10×档的区别，并提供了示波器测量纹波时的注意事项，如选择1×档、开启带宽限制功能以及使用交流耦合。
一、示波器概述：是一种非常重要的电子测量仪器设备，一般由示波器本体和示波器探头组成。

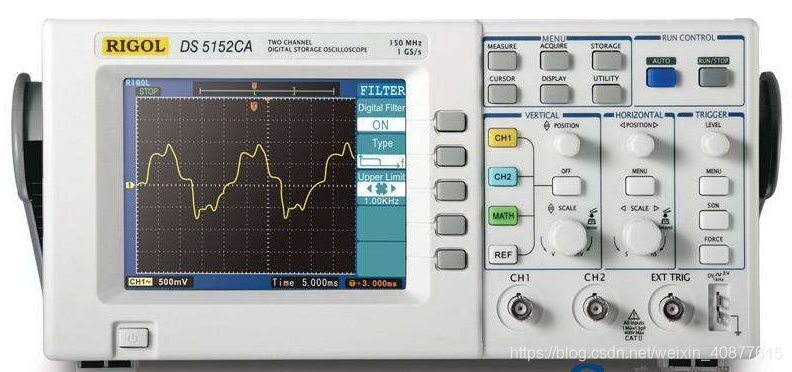

标注150MHz：示波器的有效带宽为150MHz，也称-3dB带宽为150MHz。
标注1GS/s：示波器的采样速率，表示示波器每秒采样1000_000_000个数据点。

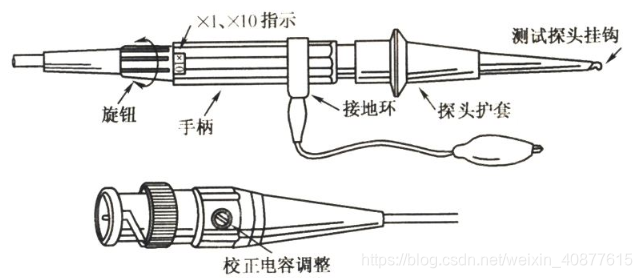

二、示波器探头：示波器最主要的三个局限性是：灵敏度不足、输入电压容许范围太小、带宽有限。
(1)、灵敏度：要保证被测信号的电平高于示波器的最低信号灵敏度电平。
(2)、输入电压容许范围：最大电平小于5V是大多数示波器的最大电压测量范围。
(3)、带宽：要保证被测信号的最大带宽小于示波器的标称额定带宽。
