天空中的无人机，与地面上的操作者，是如何进行“沟通”的呢？

答案就是遥控系统和图像传输系统（简称图传）。遥控负责把操作者的指令传达给无人机，图传把相机的取景画面、飞行数据等信息传到操作者的屏幕上。两个系统都是采用不同频率的无线电进行传出，这样的人机交互可以实现无人机超越操作者视距（超出目视范围）的操作。

常见的无人机遥控，主要还是源自遥控模型的遥控系统，通常采用2.4G频率的信号进行操作指令的传输。在一部无人机上，可以分为“飞手”和“云台手”两套遥控，前者主要进行无人机飞行方面的操作，后者主要进行航拍云台方面的操作。当然了，两者是可以合二为一的，应付简单的镜头足够了。

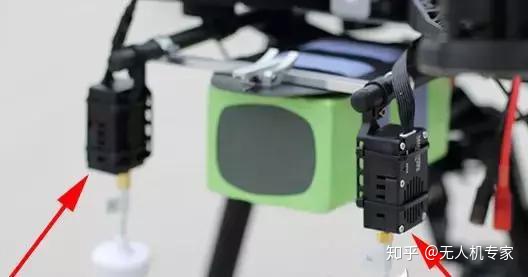

在很多航拍无人机上，通常可以看到这样带有“蘑菇状天线”的发射器，这是图传系统的发射装置，通常采用5.8G频率的信号把图像画面传回地面。另外还会有1.2G、2.4G等不同信号频段的图传，不过通常1.2G图传会影响GPS信号，2.4G图传又会影响2.4G遥控的信号，所以5.8G图传较为流行。

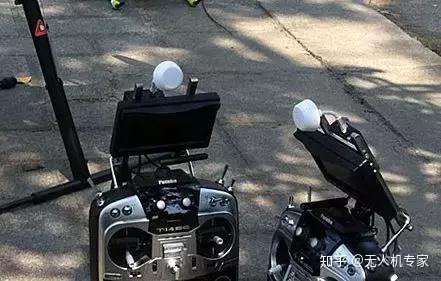

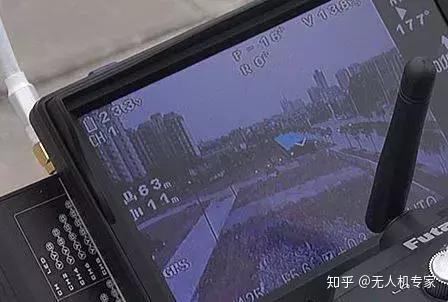

在地面端，图传接收器接收到信号后，传输到屏幕上，这样在地面就能看到天空中的画面，从而进行取景拍摄，以及飞行数据的监察。

Armor 90BNF版本推荐

【1】整机装置，坦式造型，结构紧凑风阻小，小巧精悍；

【2】无刷电机动力十足，搭配25mW摄像头图传传输，系统体验极速第一视角；

【3】飞控集成OSD功能，支持原生态Bateflight_OMNIBUS固件；

【4】高效桨加保护环，安全系数高。
