这篇博客详细介绍了Verilog验证中关于覆盖率的几个关键概念，包括iff条件、数据采样、覆盖点、交叉覆盖率等。讲解了如何在设计中定义和使用covergroup，以及如何在Questasim环境中进行编译、仿真、合并和分析覆盖率。文中还给出了具体的covergroup实例，如寄存器读写、稳定性、通道开关和优先级测试等，展示了如何设置覆盖条件和交叉覆盖以确保全面的验证覆盖率。

知识点：

iff：在时间控制中添加修饰词iff，只有当iff后面的条件为真的时候，@时间才会触发。

数据采样：SV会默认为某个covergroup创建bin，用户也可以自己定义，如果采样变量的范围过大而有没有指定bin，那么系统会自动的分配64个bin,可以使用auto_bin_max来指定创建最大bin的数目。条件覆盖率：可以使用关键词iff给covergroup添加条件，这种做法经常用于在复位期间关闭覆盖以忽略不合理的触发条件，可以使用start和stop来控制各个covergroup各个独立实例。

覆盖点：一个覆盖组可以包含多个覆盖点，覆盖点元素可以包含显示bins和隐示bins

覆盖点的交叉覆盖率：

交叉覆盖名：cross 交叉覆盖点1，交叉覆盖点2；

忽略bin:可以使用ignore_bins来排除那些不计算功能的值域，最终他们并不会计入covergroup的覆盖率中

非法bin:使用illegal_bins对特定的bin进行标示。

排除部分cross bin:通过使用ignore_bins 、binsof和intersect分别指定covergroup和值域，这样可以清除很多不关心的cross bin。

1、编译：

选择与设计相关的文件.v

点击右键,选择 compile -> compile properties,在弹出设置栏的 coverage 一栏中, 如图选择以下选项,然后点击 OK。（只收集与设计相关的覆盖率）

2、仿真：

仿真命令：

vsim -i -classdebug -solvefaildebug -coverage -coverstore D:/questasim_file/lab5/coverage -testname mcdf_full_random_test -sv_seed random +TESTNAME=mcdf_full_random_test -l mcdf_full_random_test.log work.tb

-coverage:会在仿真时产生代码覆盖率数据，功能覆盖率数据则默认会生成，与此选项无关.

-coverstore COVERAGE_ STORAGE_ PATH:这个命令是用来在仿真在最后结束时，生成覆盖率数据并且存储到 COVERAGE_ STORAGE_ PATH.你可以自己制定 COVERAGE_STORAGE_ PATH,但需要注意路径名中不要包含中文字符。

-testname. TESTNAME:这个选项是你需要添加本次仿真的 test 名称,你可以使用同+TESTNAME 选项一样的 test 名称。仿真结束后 , 将在 COVERAGE_STORAGE_PATH 下产生一个覆盖率数据文件 { TESTNAME}_{SV_SEED}.data

仿真命令：

run -all

利用仿真器直接查看代码覆盖率或者功能覆盖率：选中 View -> Coverage -> "Code Coverage Analysys"和” Covergroups"。

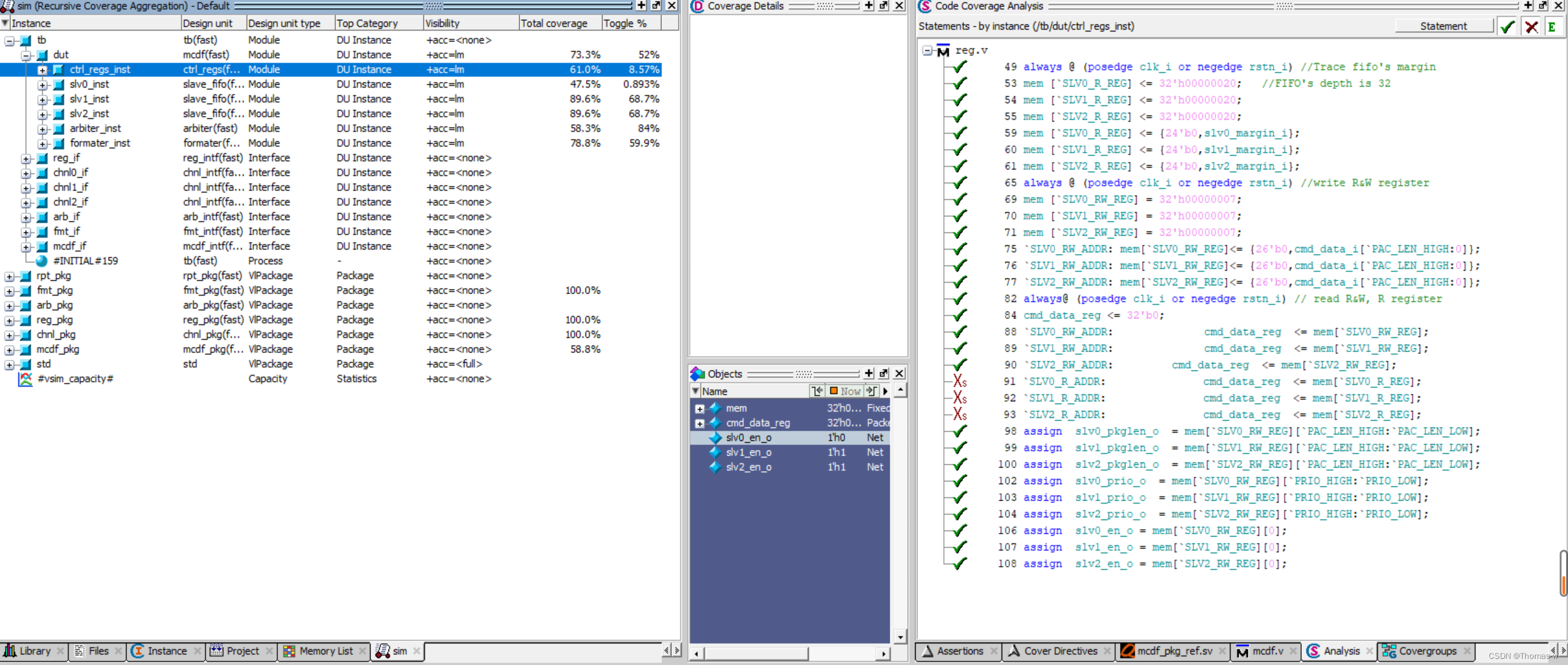

查看代码覆盖率：那么选择新添加的 Analysis 窗口,然后逐个点击Sim 窗口中 DUT 层次中的个别模块。

功能覆盖率：

3、合并覆盖率：

统一把生成在 COVERAGE_STORAGE_PATH下面生成的 xxx.data 覆盖率数据做合并。

vcover merge -out merged_coverage.ucdb D:/questasim_file/lab5/coverage

合并多个数据，功能覆盖率和代码覆盖率明显提高。

4、分析覆盖率：

选择 Tools -> Coverage Report-> HTML,按照下图所示进行勾选

忽略寄存器中高位没有翻转的位：参考路科验证MCDF_svlab5笔记_Hardworking_IC_boy的博客-优快云博客_合并覆盖率

5、总体分析：

实验五是在实验四的基础上，添加了一个组件mcdf_coverage，定义了五个covergroup，然后在new里面分别例化，四个采样任务，对五个covergroup进行采样。

寄存器读写测试：

    covergroup cg_mcdf_reg_write_read;
      addr: coverpoint reg_vif.mon_ck.cmd_addr {
        type_option.weight = 0;
        bins slv0_rw_addr = {`SLV0_RW_ADDR};
        bins slv1_rw_addr = {`SLV1_RW_ADDR};
        bins slv2_rw_addr = {`SLV2_RW_ADDR};
        bins slv0_r_addr  = {`SLV0_R_ADDR };
        bins slv1_r_addr  = {`SLV1_R_ADDR };
        bins slv2_r_addr  = {`SLV2_R_ADDR };
      }
      cmd: coverpoint reg_vif.mon_ck.cmd {
        type_option.weight = 0;
        bins write = {`WRITE};
        bins read  = {`READ};
        bins idle  = {`IDLE};
      }
      cmdXaddr: cross cmd, addr {
        bins slv0_rw_addr = binsof(addr.slv0_rw_addr);
        bins slv1_rw_addr = binsof(addr.slv1_rw_addr);
        bins slv2_rw_addr = binsof(addr.slv2_rw_addr);
        bins slv0_r_addr  = binsof(addr.slv0_r_addr );
        bins slv1_r_addr  = binsof(addr.slv1_r_addr );
        bins slv2_r_addr  = binsof(addr.slv2_r_addr );
        bins write        = binsof(cmd.write);
        bins read         = binsof(cmd.read );
        bins idle         = binsof(cmd.idle );
        bins write_slv0_rw_addr  = binsof(cmd.write) && binsof(addr.slv0_rw_addr);
        bins write_slv1_rw_addr  = binsof(cmd.write) && binsof(addr.slv1_rw_addr);
        bins write_slv2_rw_addr  = binsof(cmd.write) && binsof(addr.slv2_rw_addr);
        bins read_slv0_rw_addr   = binsof(cmd.read) && binsof(addr.slv0_rw_addr);
        bins read_slv1_rw_addr   = binsof(cmd.read) && binsof(addr.slv1_rw_addr);
        bins read_slv2_rw_addr   = binsof(cmd.read) && binsof(addr.slv2_rw_addr);
        bins read_slv0_r_addr    = binsof(cmd.read) && binsof(addr.slv0_r_addr);
        bins read_slv1_r_addr    = binsof(cmd.read) && binsof(addr.slv1_r_addr);
        bins read_slv2_r_addr    = binsof(cmd.read) && binsof(addr.slv2_r_addr);
      }
    endgroup

type_option.weight = 0表示不关心addr:covergroup和cmd:covergroup这两个覆盖组，表示权重为0，然后重新声明。

寄存器稳定性测试：主要是对于非法地址的读写操作。

   covergroup cg_mcdf_reg_illegal_access;
      addr: coverpoint reg_vif.mon_ck.cmd_addr {
        type_option.weight = 0;
        bins legal_rw = {`SLV0_RW_ADDR, `SLV1_RW_ADDR, `SLV2_RW_ADDR};		//合法地址的读写范围
        bins legal_r = {`SLV0_R_ADDR, `SLV1_R_ADDR, `SLV2_R_ADDR};			//合法地址的读范围
        bins illegal = {[8'h20:$], 8'hC, 8'h1C};							//非法地址的范围
      }
      cmd: coverpoint reg_vif.mon_ck.cmd {
        type_option.weight = 0;
        bins write = {`WRITE};
        bins read  = {`READ};
      }
      wdata: coverpoint reg_vif.mon_ck.cmd_data_m2s {						//写数据
        type_option.weight = 0;
        bins legal = {[0:'h3F]};											//00_0000到11_1111是合法的
        bins illegal = {['h40:$]};											//剩下的都是非法的
      }
      rdata: coverpoint reg_vif.mon_ck.cmd_data_s2m {
        type_option.weight = 0;
        bins legal = {[0:'hFF]};
        illegal_bins illegal = default;										//超过低八位的都是非法的
      }
      cmdXaddrXdata: cross cmd, addr, wdata, rdata {						//组合
        bins addr_legal_rw = binsof(addr.legal_rw);
        bins addr_legal_r = binsof(addr.legal_r);
        bins addr_illegal = binsof(addr.illegal);
        bins cmd_write = binsof(cmd.write);
        bins cmd_read = binsof(cmd.read);
        bins wdata_legal = binsof(wdata.legal);
        bins wdata_illegal = binsof(wdata.illegal);
        bins rdata_legal = binsof(rdata.legal);
        bins write_illegal_addr = binsof(cmd.write) && binsof(addr.illegal);
        bins read_illegal_addr  = binsof(cmd.read) && binsof(addr.illegal);
        bins write_illegal_rw_data = binsof(cmd.write) && binsof(addr.legal_rw) && binsof(wdata.illegal);
        bins write_illegal_r_data = binsof(cmd.write) && binsof(addr.legal_r) && binsof(wdata.illegal);
      }
    endgroup

数据通道开关测试：特定的通道关闭，en为0，但是vaild为高，测试数据能否写入成功。

    covergroup cg_channel_disable;
      ch0_en: coverpoint mcdf_vif.mon_ck.chnl_en[0] {				//enable为0
        type_option.weight = 0;
        wildcard bins en  = {1'b1};
        wildcard bins dis = {1'b0};
      }
      ch1_en: coverpoint mcdf_vif.mon_ck.chnl_en[1] {				//enable为1
        type_option.weight = 0;
        wildcard bins en  = {1'b1};
        wildcard bins dis = {1'b0};
      }
      ch2_en: coverpoint mcdf_vif.mon_ck.chnl_en[2] {
        type_option.weight = 0;
        wildcard bins en  = {1'b1};
        wildcard bins dis = {1'b0};
      }
      ch0_vld: coverpoint chnl_vifs[0].mon_ck.ch_valid {
        type_option.weight = 0;
        bins hi = {1'b1};
        bins lo = {1'b0};
      }
      ch1_vld: coverpoint chnl_vifs[1].mon_ck.ch_valid {
        type_option.weight = 0;
        bins hi = {1'b1};
        bins lo = {1'b0};
      }
      ch2_vld: coverpoint chnl_vifs[2].mon_ck.ch_valid {
        type_option.weight = 0;
        bins hi = {1'b1};
        bins lo = {1'b0};
      }
      chenXchvld: cross ch0_en, ch1_en, ch2_en, ch0_vld, ch1_vld, ch2_vld {
        bins ch0_en  = binsof(ch0_en.en);
        bins ch0_dis = binsof(ch0_en.dis);
        bins ch1_en  = binsof(ch1_en.en);
        bins ch1_dis = binsof(ch1_en.dis);
        bins ch2_en  = binsof(ch2_en.en);
        bins ch2_dis = binsof(ch2_en.dis);
        bins ch0_hi  = binsof(ch0_vld.hi);
        bins ch0_lo  = binsof(ch0_vld.lo);
        bins ch1_hi  = binsof(ch1_vld.hi);
        bins ch1_lo  = binsof(ch1_vld.lo);
        bins ch2_hi  = binsof(ch2_vld.hi);
        bins ch2_lo  = binsof(ch2_vld.lo);
        bins ch0_en_vld = binsof(ch0_en.en) && binsof(ch0_vld.hi);
        bins ch0_dis_vld = binsof(ch0_en.dis) && binsof(ch0_vld.hi);
        bins ch1_en_vld = binsof(ch1_en.en) && binsof(ch1_vld.hi);
        bins ch1_dis_vld = binsof(ch1_en.dis) && binsof(ch1_vld.hi);
        bins ch2_en_vld = binsof(ch2_en.en) && binsof(ch2_vld.hi);
        bins ch2_dis_vld = binsof(ch2_en.dis) && binsof(ch2_vld.hi);
      }
    endgroup

优先级测试：不同通道配置不同的优先级。

    covergroup cg_arbiter_priority;						//配置每个channel的priority
      ch0_prio: coverpoint arb_vif.mon_ck.slv_prios[0] {
        bins ch_prio0 = {0};
        bins ch_prio1 = {1};
        bins ch_prio2 = {2};
        bins ch_prio3 = {3};
      }
      ch1_prio: coverpoint arb_vif.mon_ck.slv_prios[1] {
        bins ch_prio0 = {0};
        bins ch_prio1 = {1};
        bins ch_prio2 = {2};
        bins ch_prio3 = {3};
      }
      ch2_prio: coverpoint arb_vif.mon_ck.slv_prios[2] {
        bins ch_prio0 = {0};
        bins ch_prio1 = {1};
        bins ch_prio2 = {2};
        bins ch_prio3 = {3};
      }
    endgroup

下行从端低带宽测试：测试下行从端的延迟

    covergroup cg_formatter_length;						//真实情况下。还是需要通过cross进行组合
      id: coverpoint fmt_vif.mon_ck.fmt_chid {
        bins ch0 = {0};
        bins ch1 = {1};
        bins ch2 = {2};
        illegal_bins illegal = default;
      }
      length: coverpoint fmt_vif.mon_ck.fmt_length {
        bins len4  = {4};
        bins len8  = {8};
        bins len16 = {16};
        bins len32 = {32};
        illegal_bins illegal = default;
      }
    endgroup
