halcon例程segment_plants

隶属于:
C:\Users\Public\Documents\MVTec\HALCON-23.05-Progress\examples\hdevelop\Applications\Completeness-Check

此例:分割不同背景中的绿色植物。其中算子segment_image_mser是新的，可以借鉴学习，以及不同的颜色空间域，可以尝试使用

算子segment_image_mser
segment_image_mser 是一种基于 Maximally Stable Extremal Regions（MSER，极大稳定极值区域）的图像分割方法。它通过分析图像的灰度值变化来分割出具有均匀灰度值的区域，特别适用于在不均匀背景或变化光照条件下稳健地分割目标物体。
主要参数
Polarity：决定提取的区域类型。
‘dark’：仅提取比周围区域更暗的 MSER。
‘light’：仅提取比周围区域更亮的 MSER。
‘both’（默认）：提取两种类型的 MSER。
MinArea 和 MaxArea：限制返回的 MSER 的大小。过小的 MinArea 值（如小于 5）会显著增加运行时间，尤其是对于噪声图像。
Delta：影响算法的选择性。较大的 Delta 值会导致提取的 MSER 数量减少，而较小的 Delta 值会导致更多的 MSER。
GenParamName 和 GenParamValue：用于微调 MSER 的分割，常见的通用参数包括：
‘max_variation’：在 Delta 阈值范围内，组件面积的最大变化量。较大的值会导致更多的 MSER。
‘min_diversity’：两个重叠 MSER 的大小的最小相对差异。较小的值会导致更多的重叠 MSER。
‘may_touch_border’：控制是否返回接触输入域边界的区域。
‘min_gray’ 和 ‘max_gray’：通过应用阈值动态减少输入域，忽略指定灰度值范围之外的像素。
分割过程
首先，使用从 0 到最大灰度值的所有阈值对图像进行分割。
将阈值区域分割为连通组件（4-连通邻域），并监测每个组件的面积随阈值增加的变化。
MSER 是在 Delta 阈值范围内面积变化不显著的组件。要被接受为 MSER，组件的面积变化必须是局部最小值，并且小于 ‘max_variation’。
重叠 MSER 的多样性必须大于 ‘min_diversity’。
应用场景
目标检测：在复杂背景中提取目标物体。
特征提取：为后续的图像分析或机器学习任务提取稳定特征。
如果你需要进一步了解或实现该算法，可以参考相关图像处理库（如 HALCON）的文档。

1

这个例子展示了如何在不受控制的条件下分割图像中的植物，这些图像的背景各不相同。
*

dev_update_off ()
dev_close_window ()
read_image (Image, 'plants/plants_01')
dev_open_window_fit_image (Image, 0, 0, 400,300, WindowHandle)
set_display_font (WindowHandle, 16, 'mono', 'true', 'false')
dev_set_draw ('margin')
dev_set_line_width (3)
dev_set_color ('green')
*
* Main loop
NumImages := 6
for I := 1 to NumImages by 1

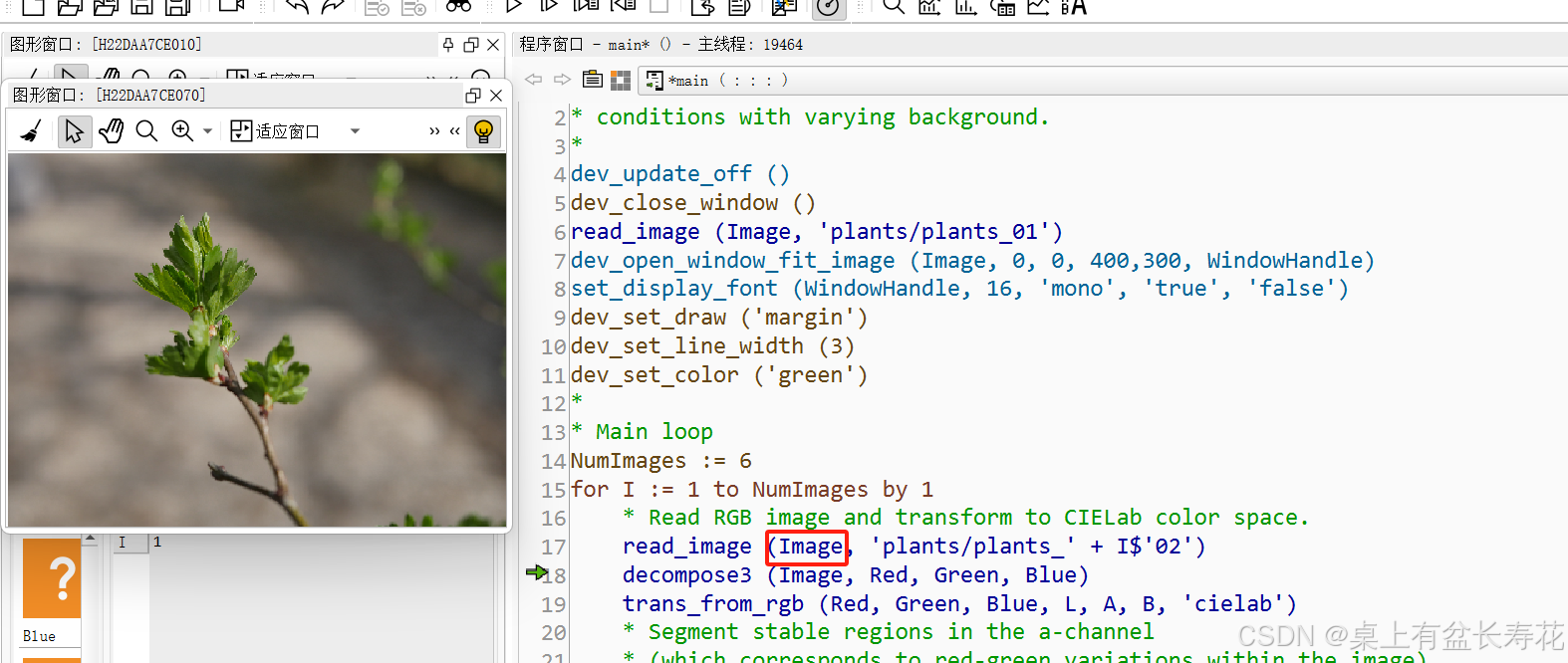

    * Read RGB image and transform to CIELab color space.
    read_image (Image, 'plants/plants_' + I$'02')
    decompose3 (Image, Red, Green, Blue)
    trans_from_rgb (Red, Green, Blue, L, A, B, 'cielab')
    * Segment stable regions in the a-channel
    * (which corresponds to red-green variations within the image).
    * 'may_touch_border' is set to 'true' to enable the extraction of plants
    * at the image border.

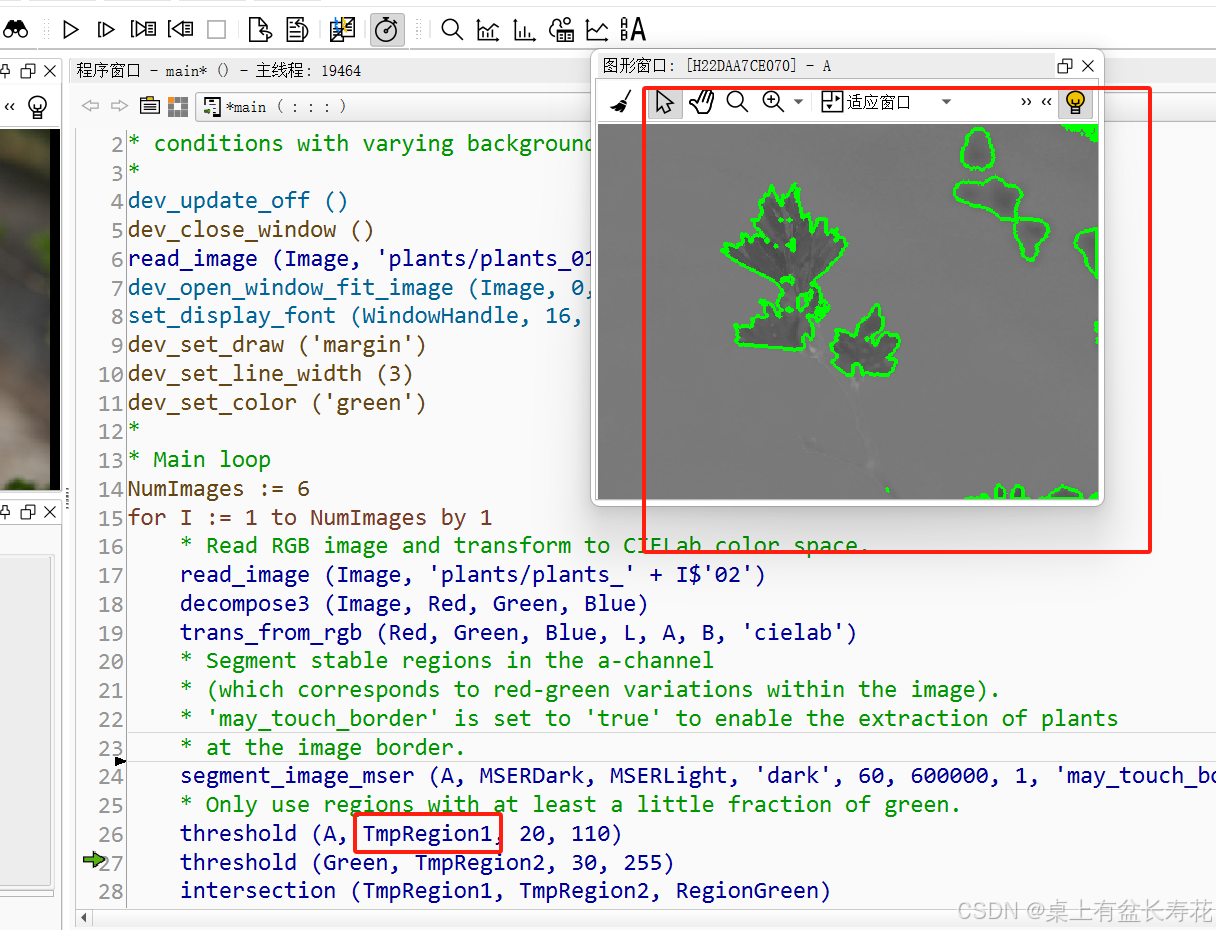

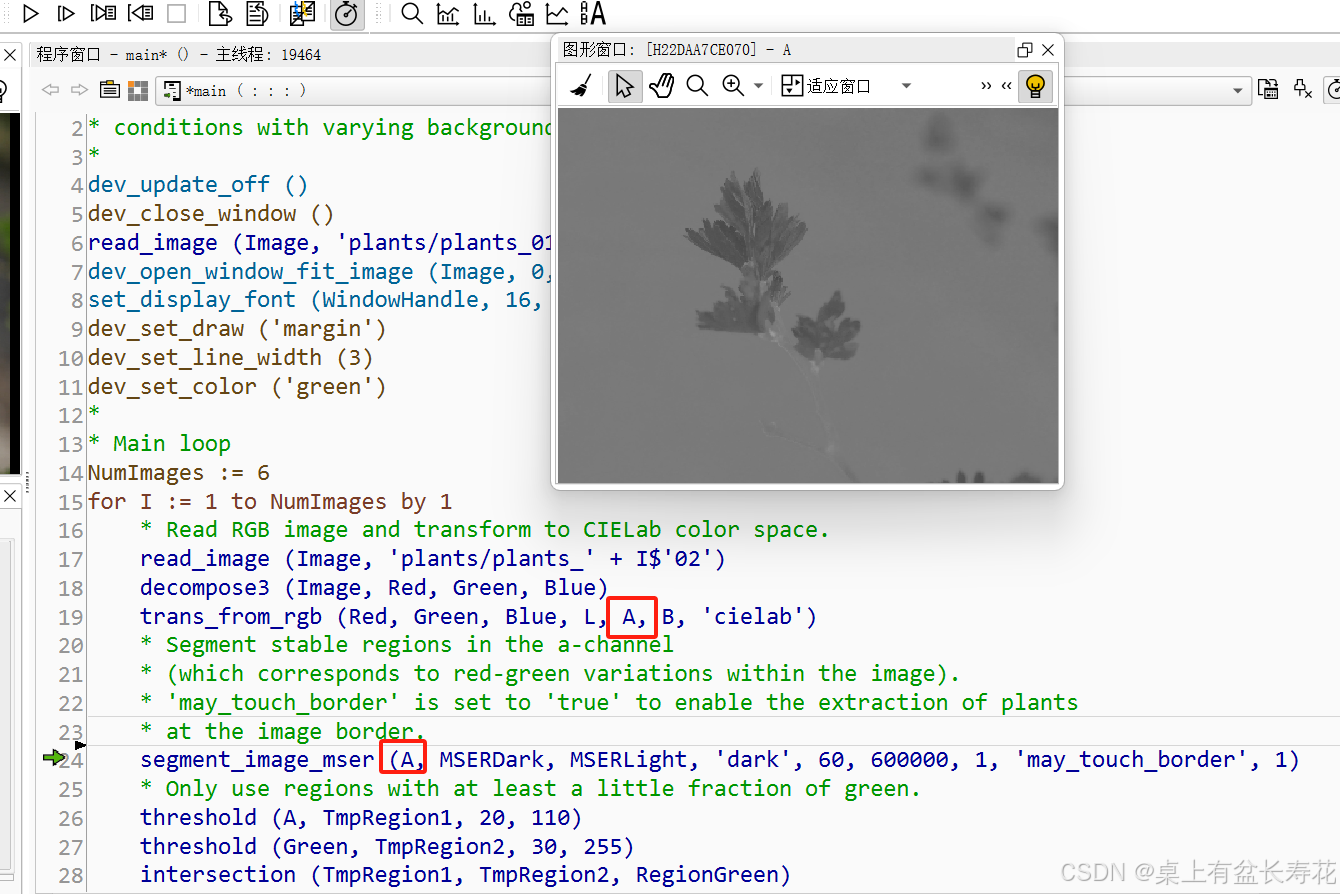

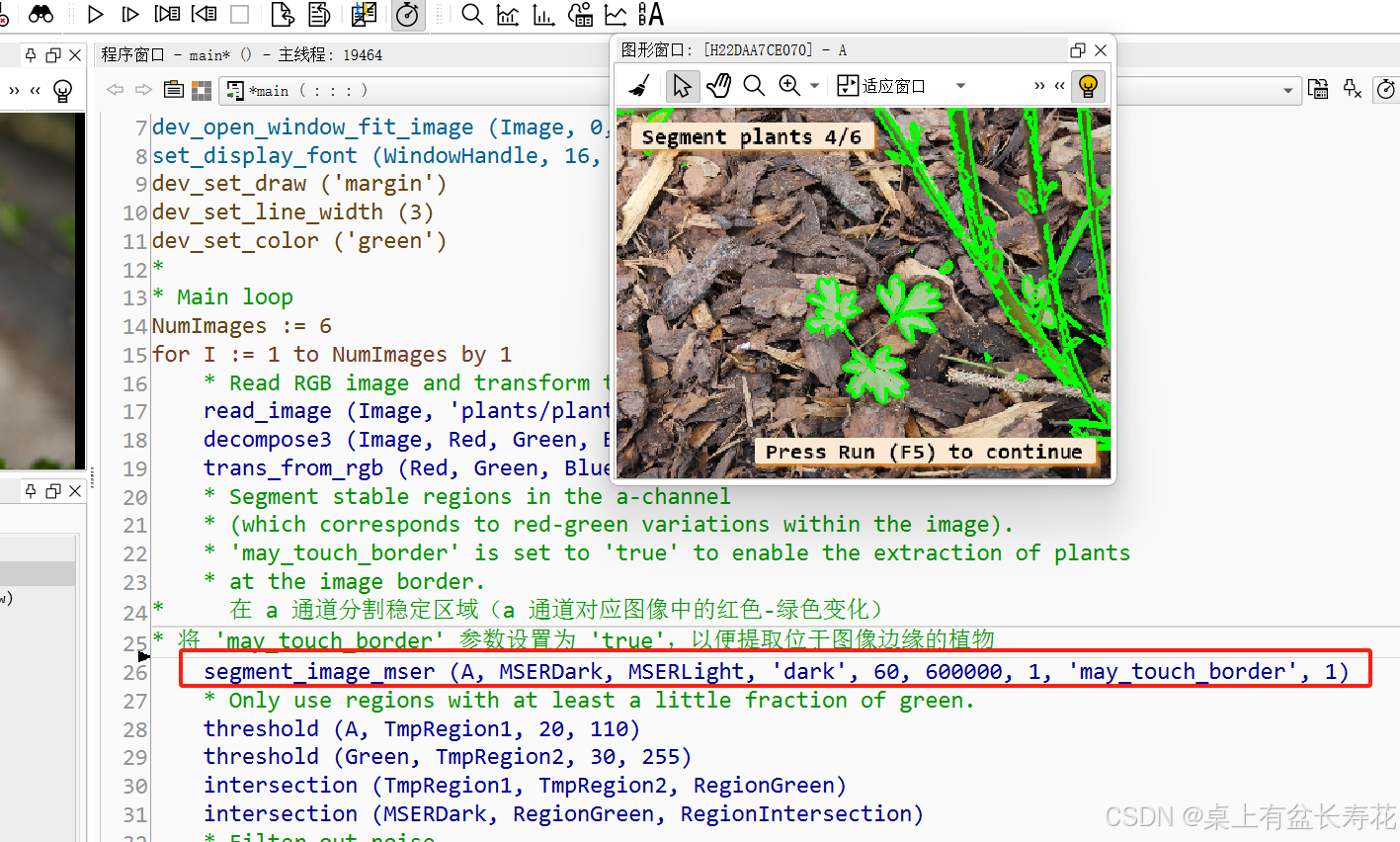

*     在 a 通道分割稳定区域（a 通道对应图像中的红色-绿色变化）
* 将 'may_touch_border' 参数设置为 'true'，以便提取位于图像边缘的植物

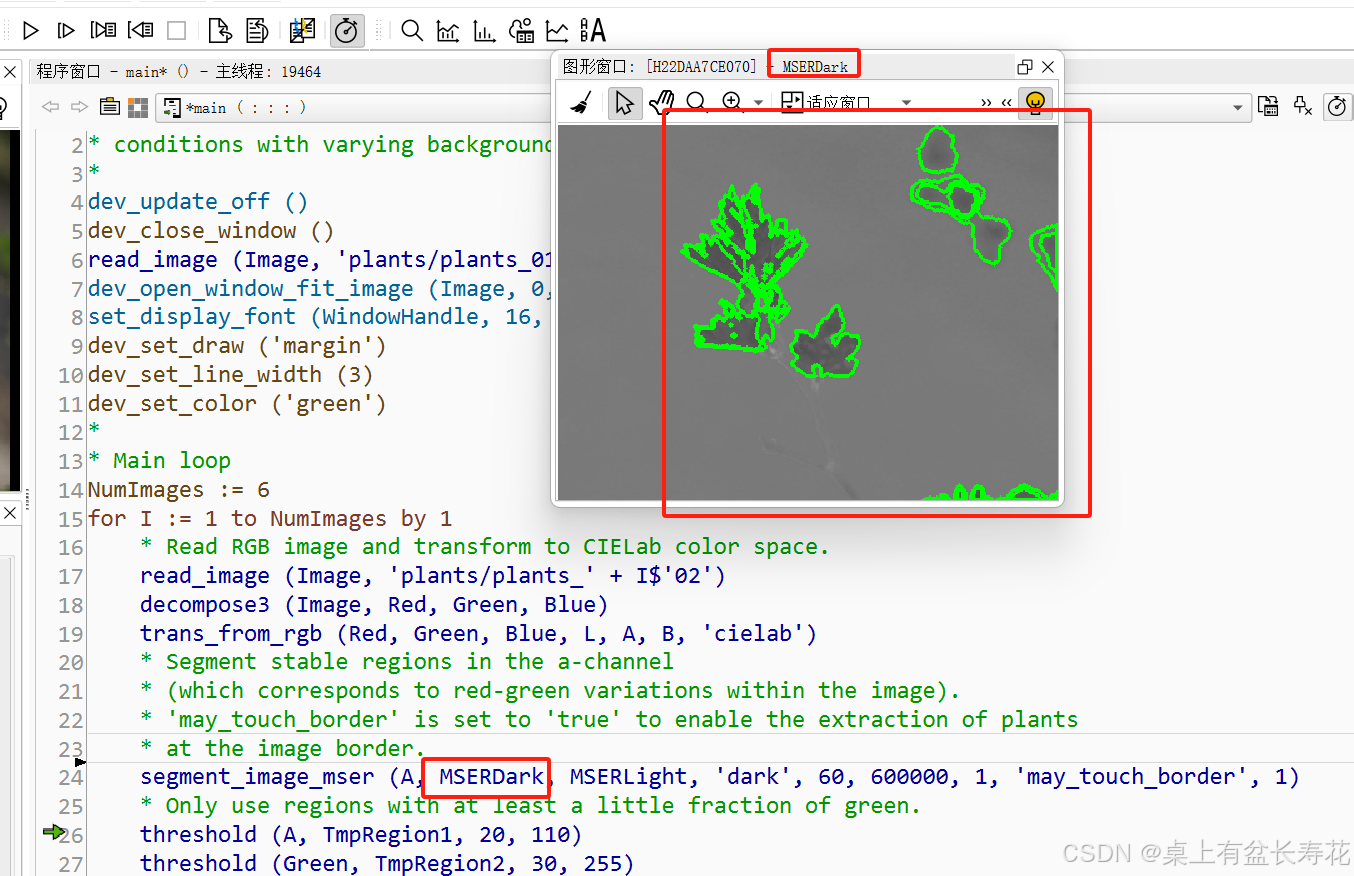

    segment_image_mser (A, MSERDark, MSERLight, 'dark', 60, 600000, 1, 'may_touch_border', 1)

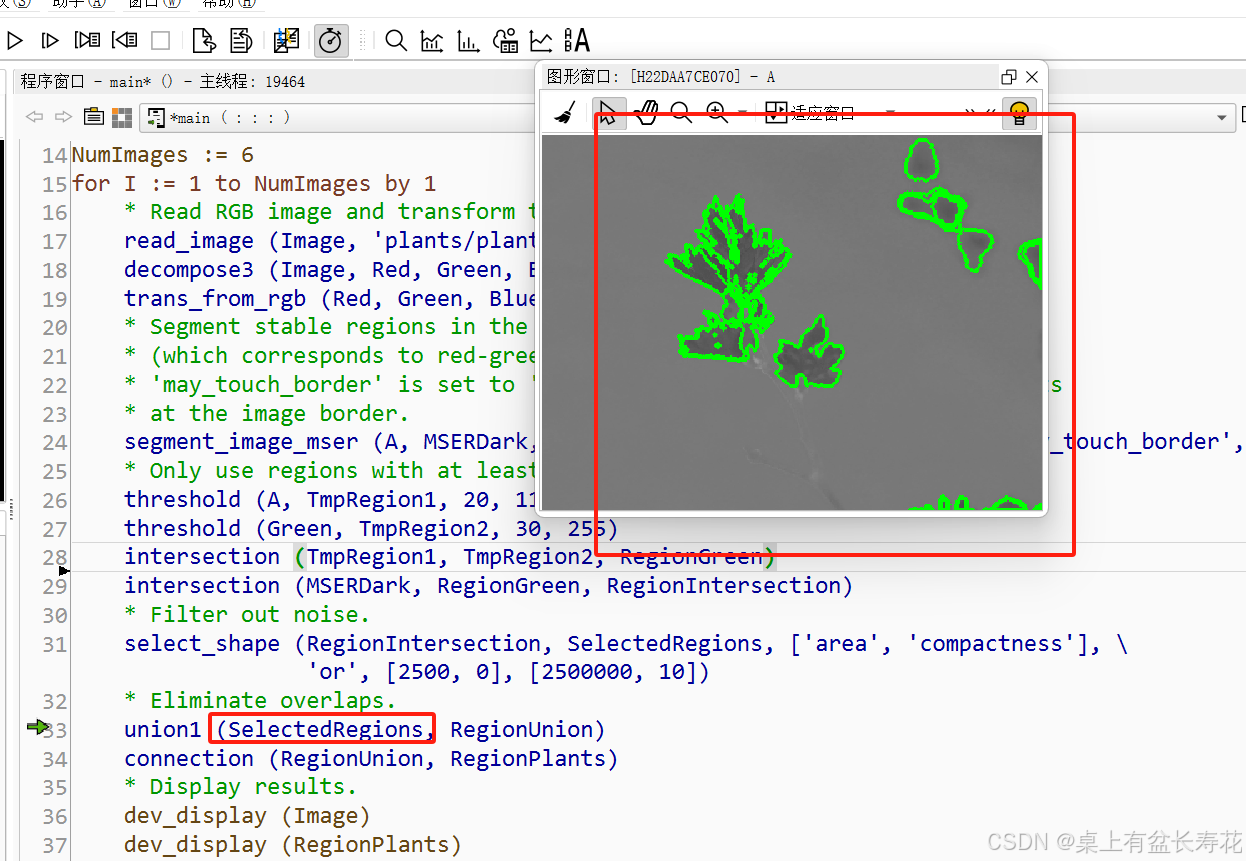

    * Only use regions with at least a little fraction of green.
    threshold (A, TmpRegion1, 20, 110)

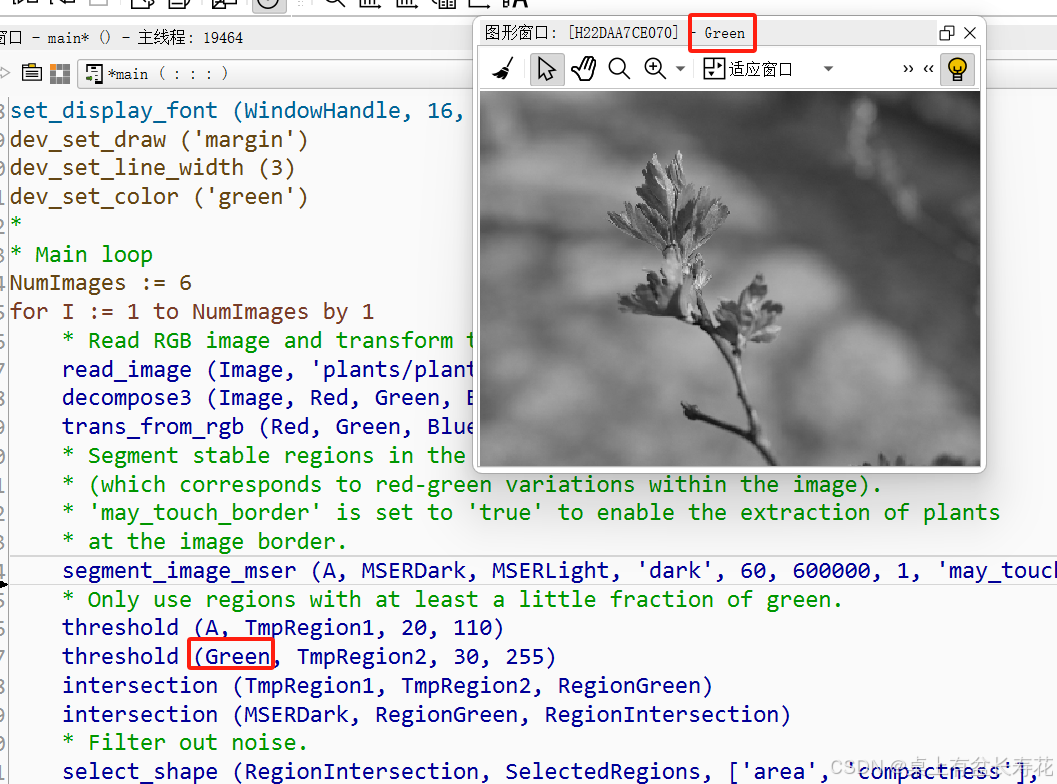

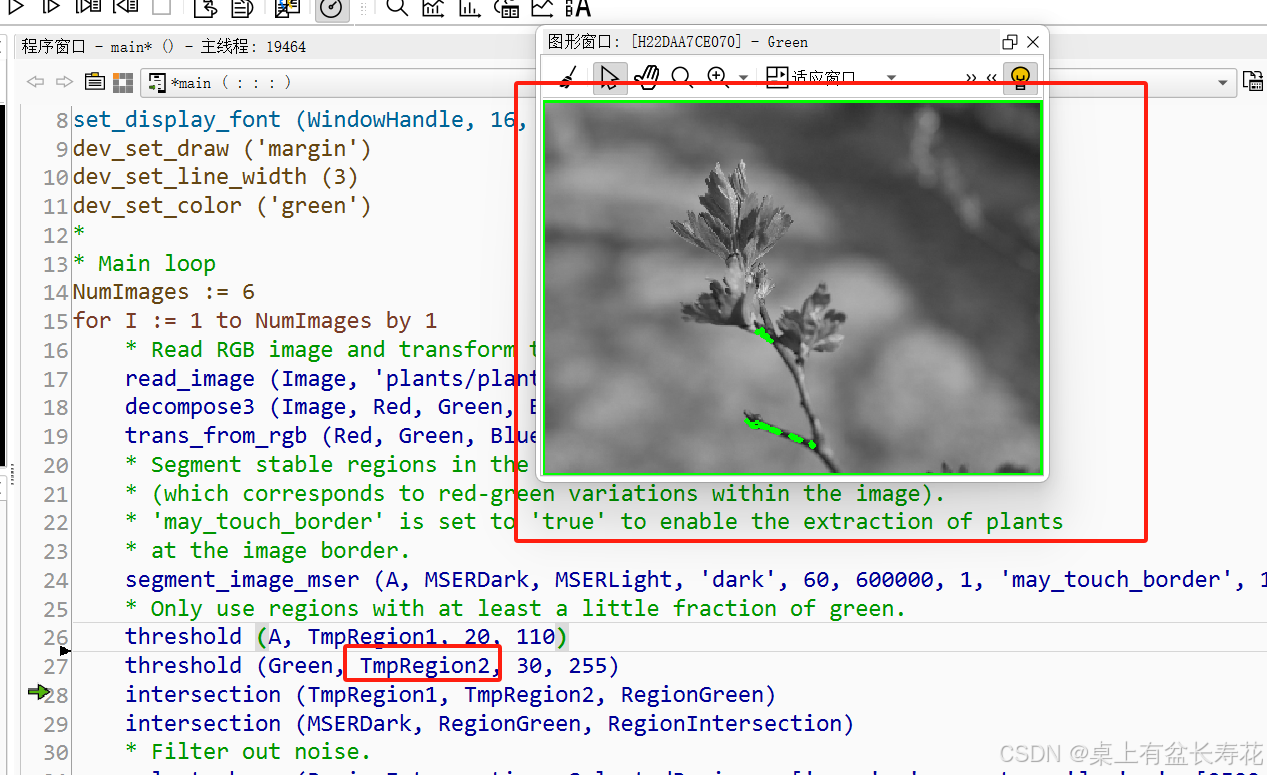

    threshold (Green, TmpRegion2, 30, 255)

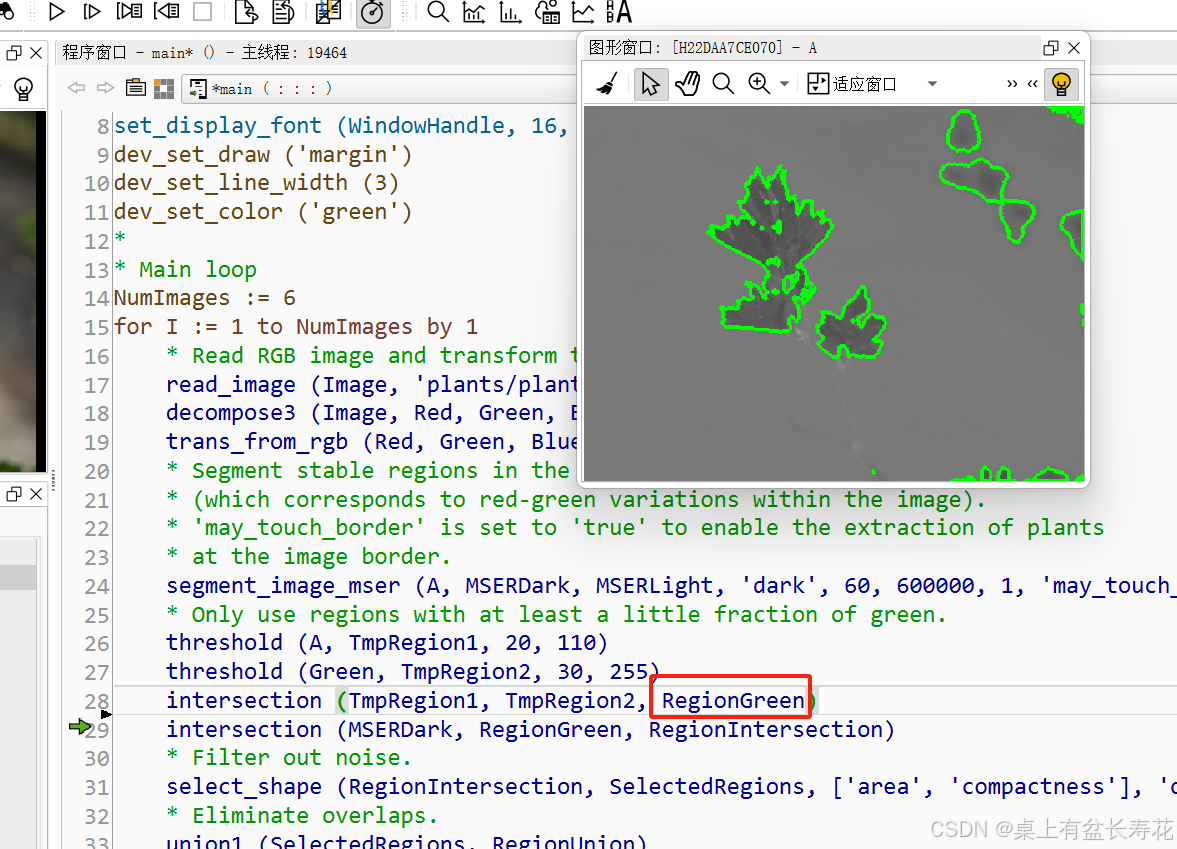

    intersection (TmpRegion1, TmpRegion2, RegionGreen)

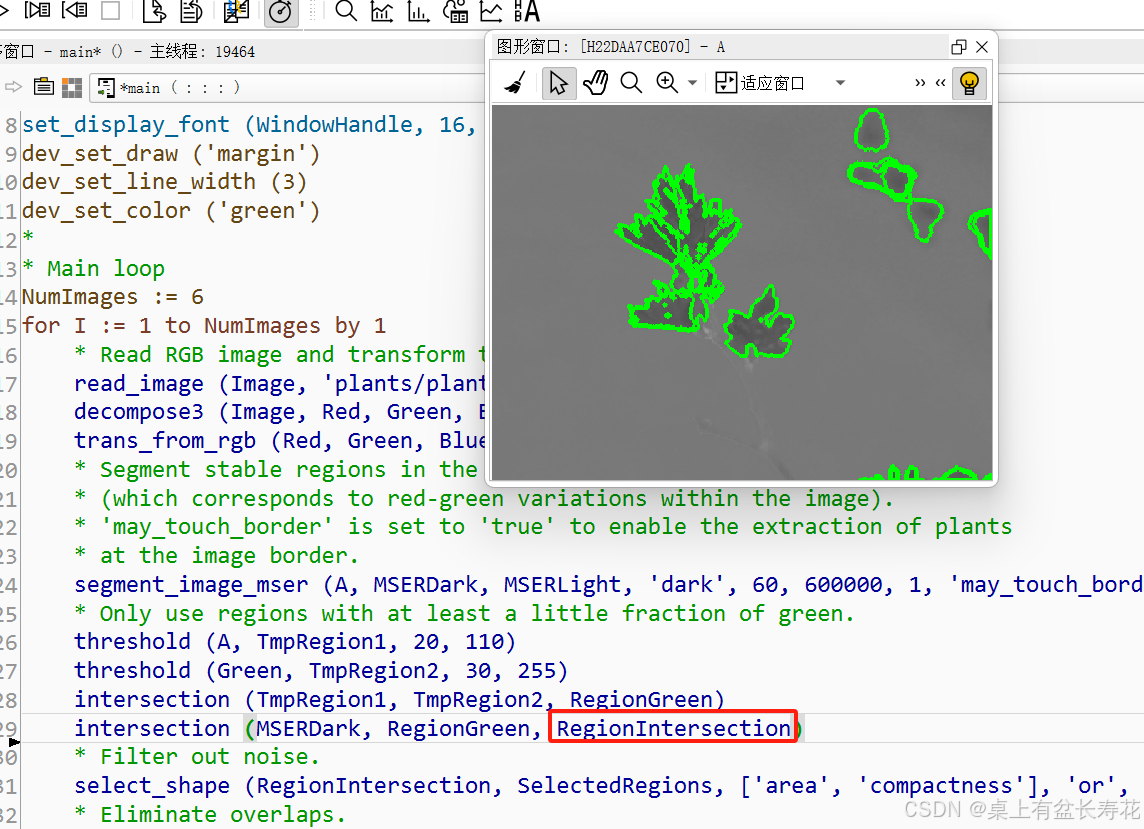

    intersection (MSERDark, RegionGreen, RegionIntersection)
    * Filter out noise.
    select_shape (RegionIntersection, SelectedRegions, ['area', 'compactness'], \
                  'or', [2500, 0], [2500000, 10])
    * Eliminate overlaps.
    union1 (SelectedRegions, RegionUnion)
    connection (RegionUnion, RegionPlants)

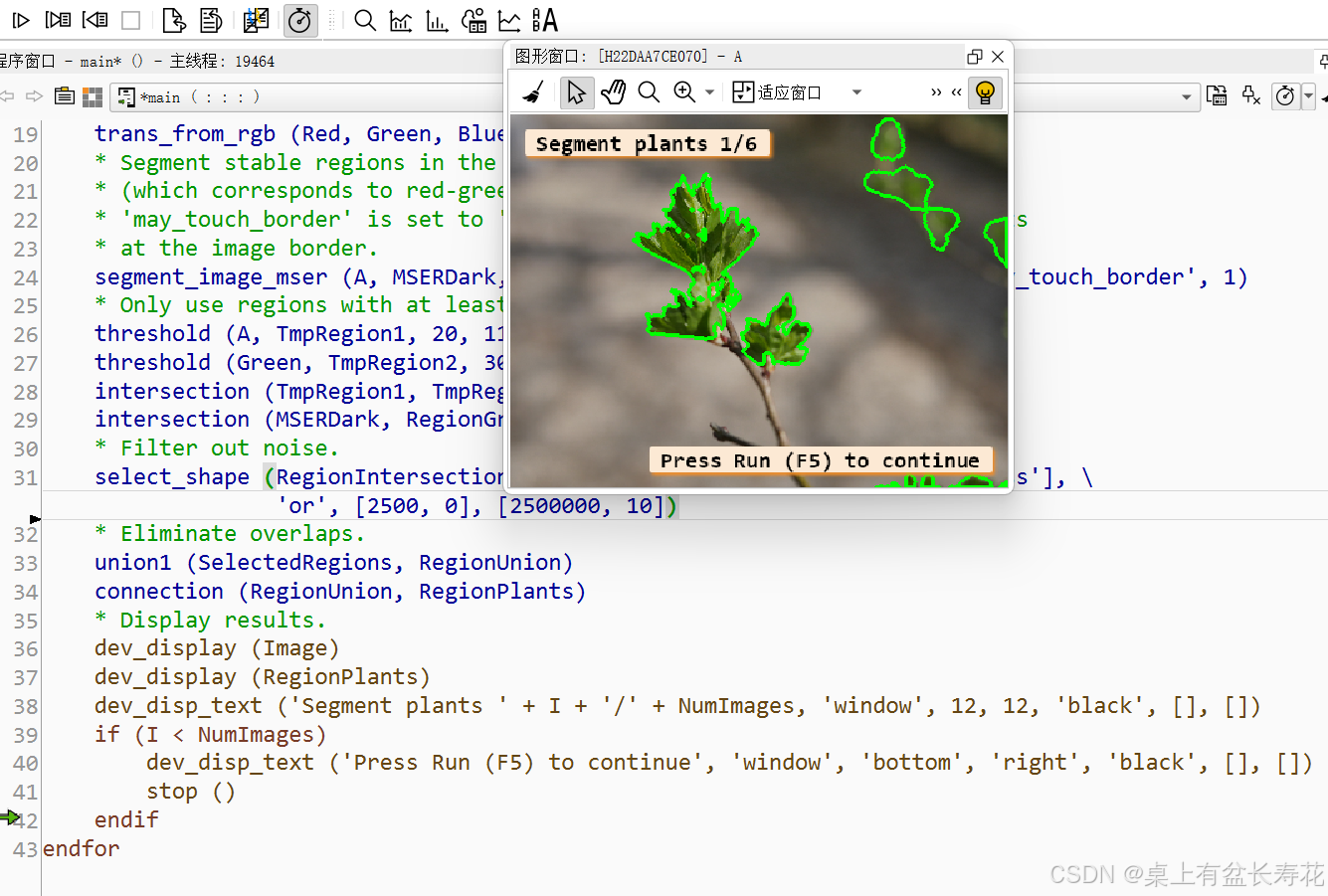

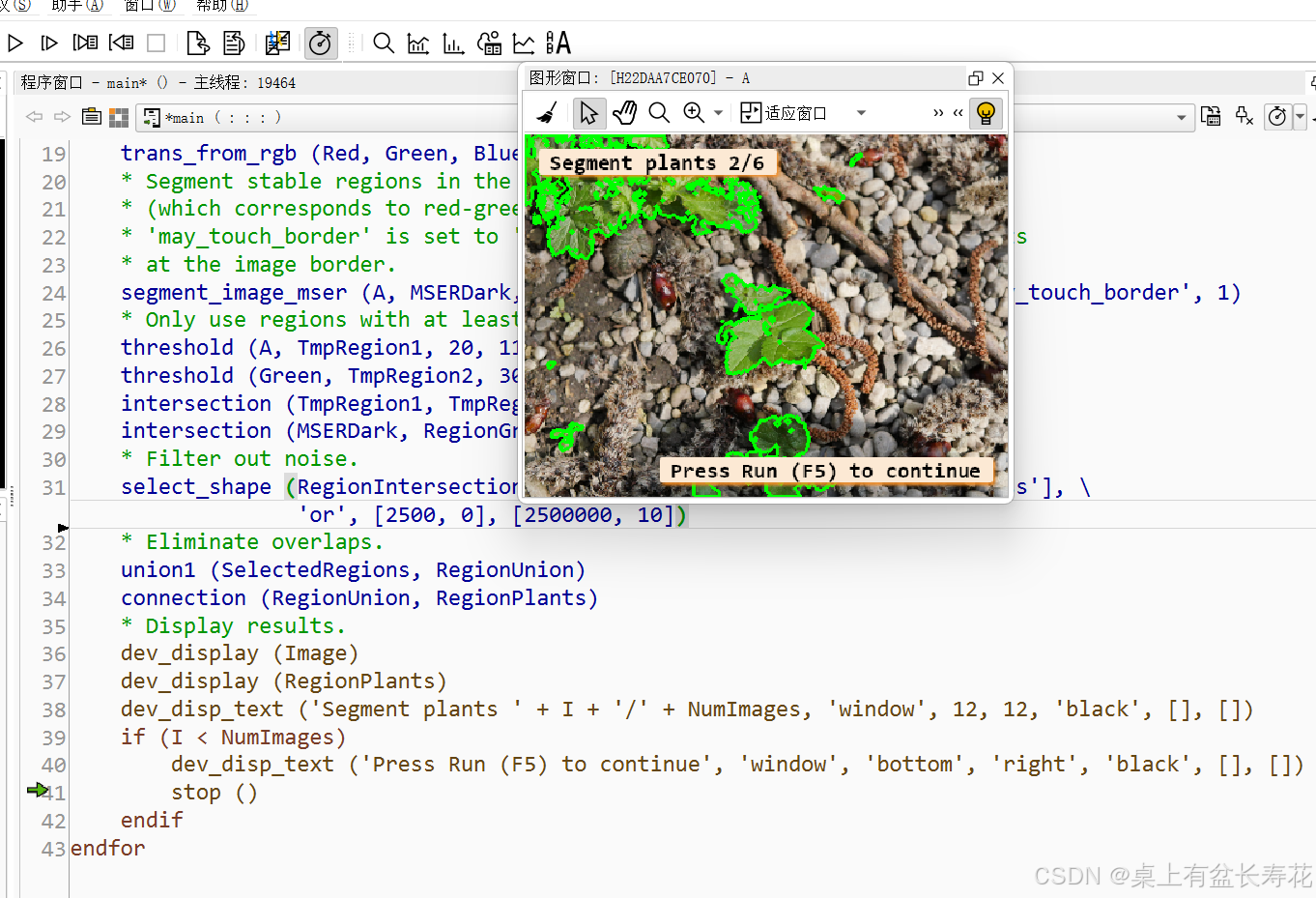

    * Display results.

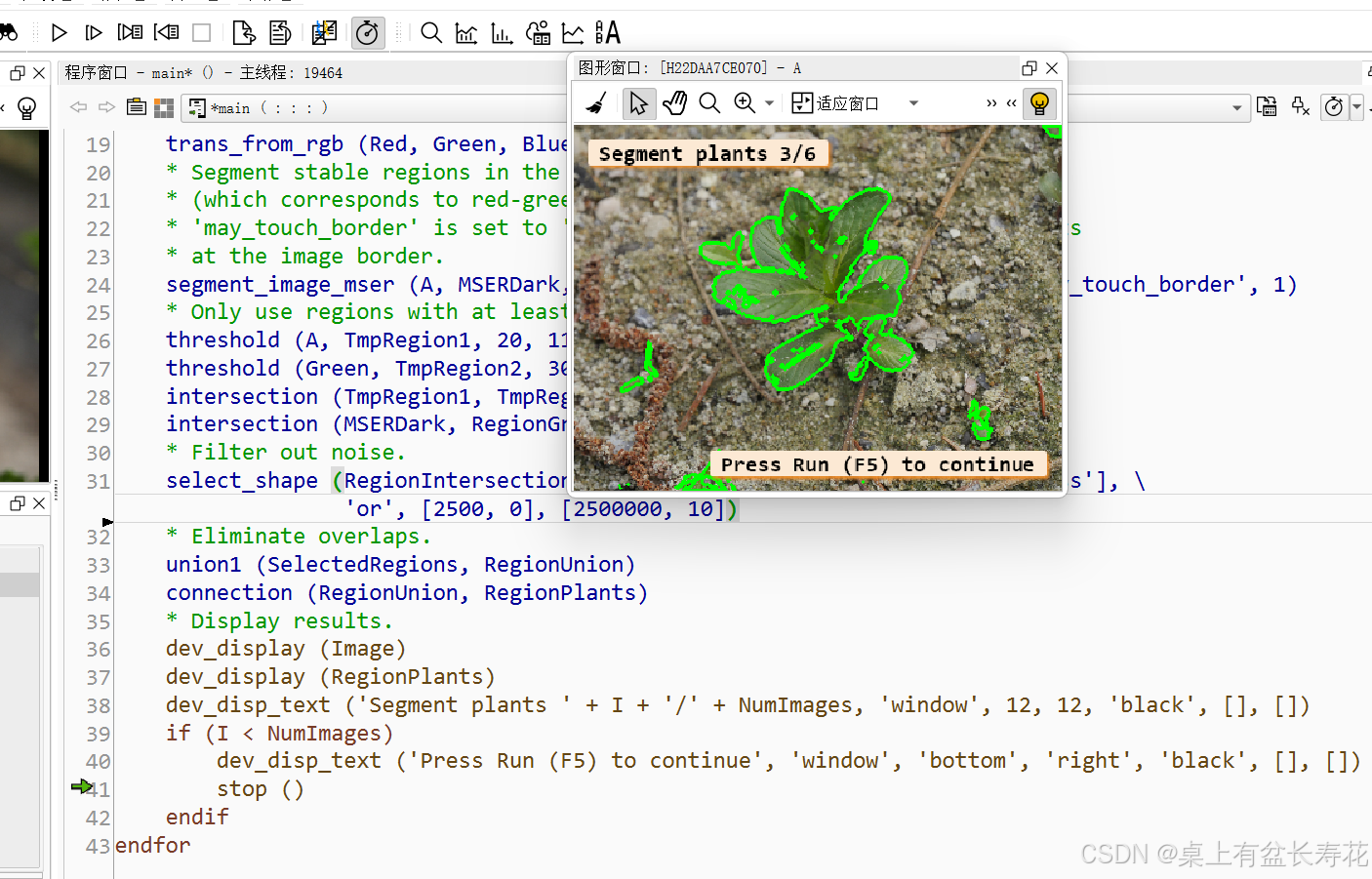

    dev_display (Image)
    dev_display (RegionPlants)
    dev_disp_text ('Segment plants ' + I + '/' + NumImages, 'window', 12, 12, 'black', [], [])
    if (I < NumImages)
        dev_disp_text ('Press Run (F5) to continue', 'window', 'bottom', 'right', 'black', [], [])
        stop ()
    endif
endfor
