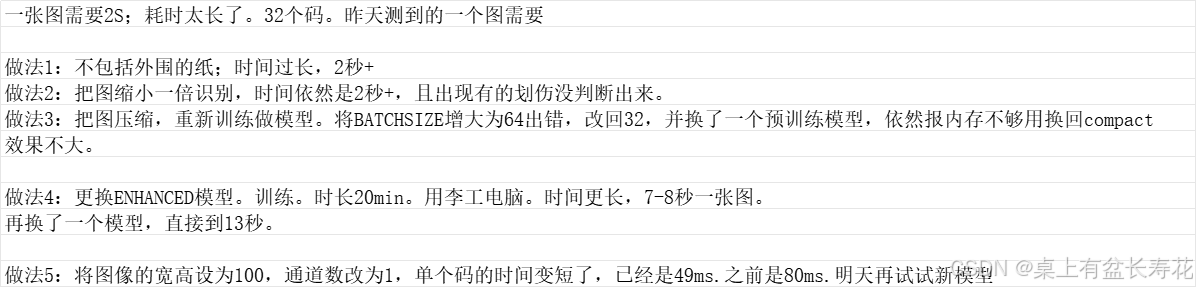

因二维码划伤在码内部，可以识别二维码，用二维码的固定损坏等级，来判断，要么过检测，要么，漏检测。所以考虑用深度学习。测试后，深度学习可用，但是耗时较长。深度学习弃用。
具体描述halcon深度学习分类的实现过程：
首先需要用自带的MVTEC DEEPLEARNING TOOL来标注训练得到模型。具体做法如下:
需要提前准备的工作：
有图像，有dlt工具
点击图标:
目前自用版本是24.12

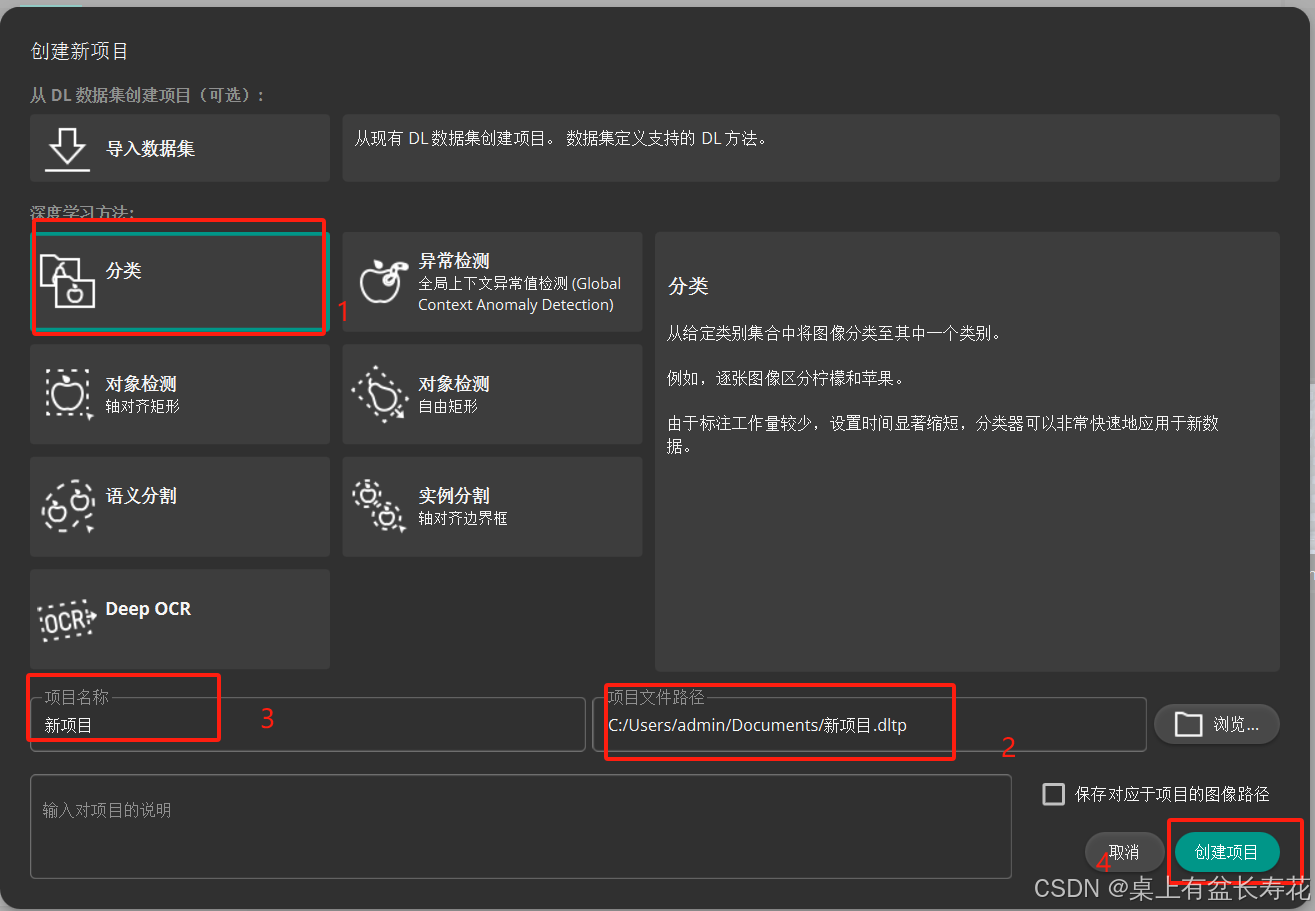

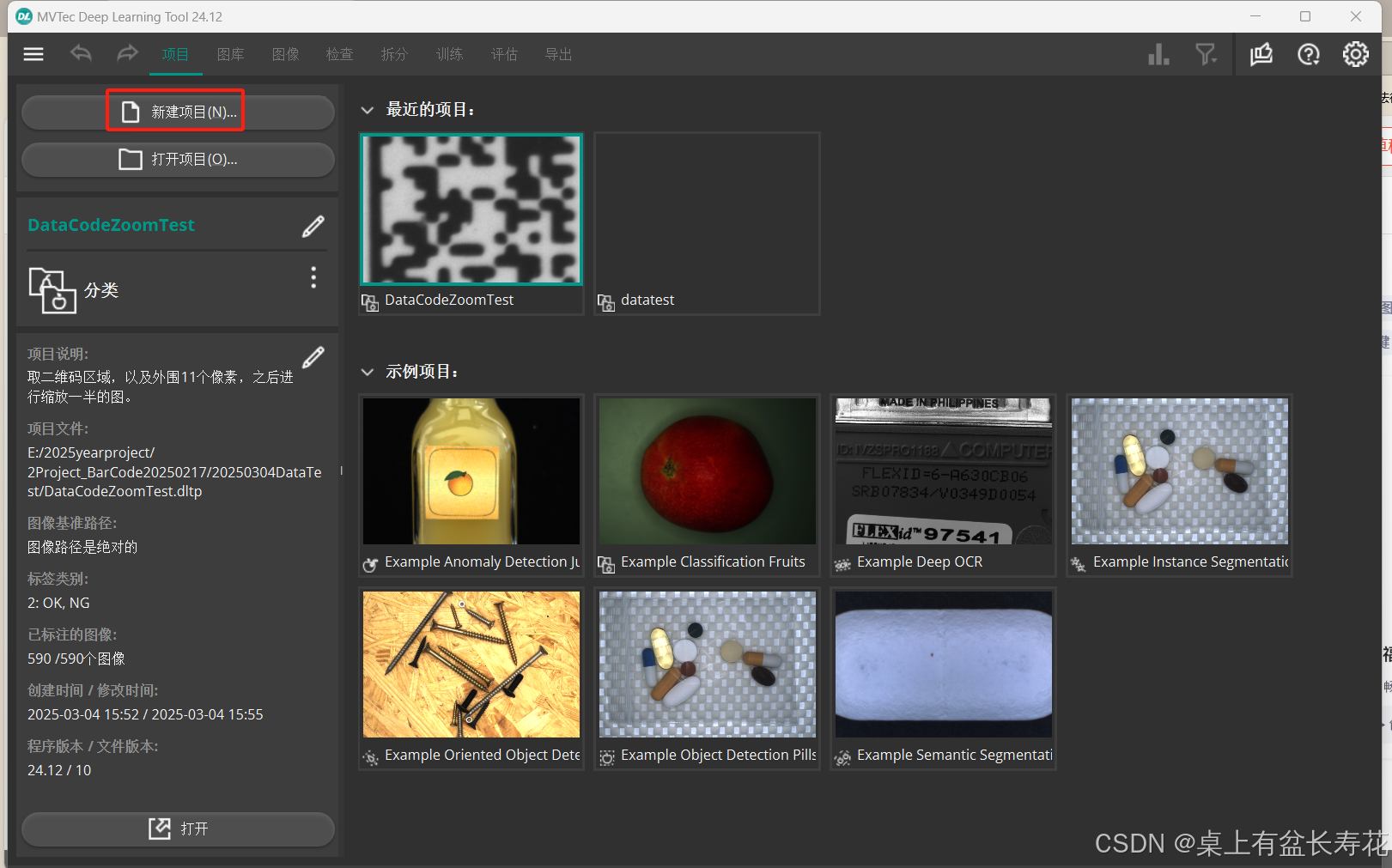

点击新建项目

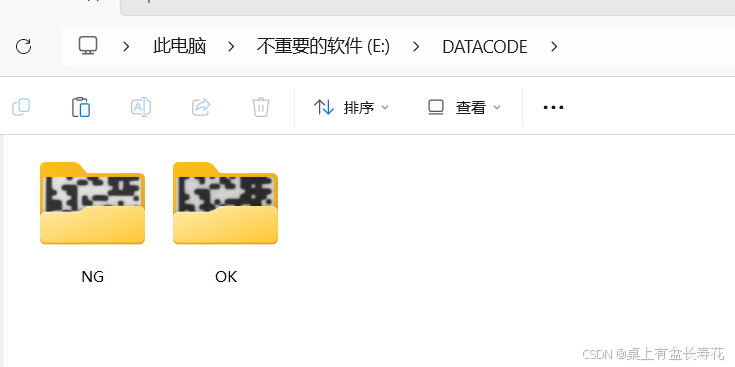

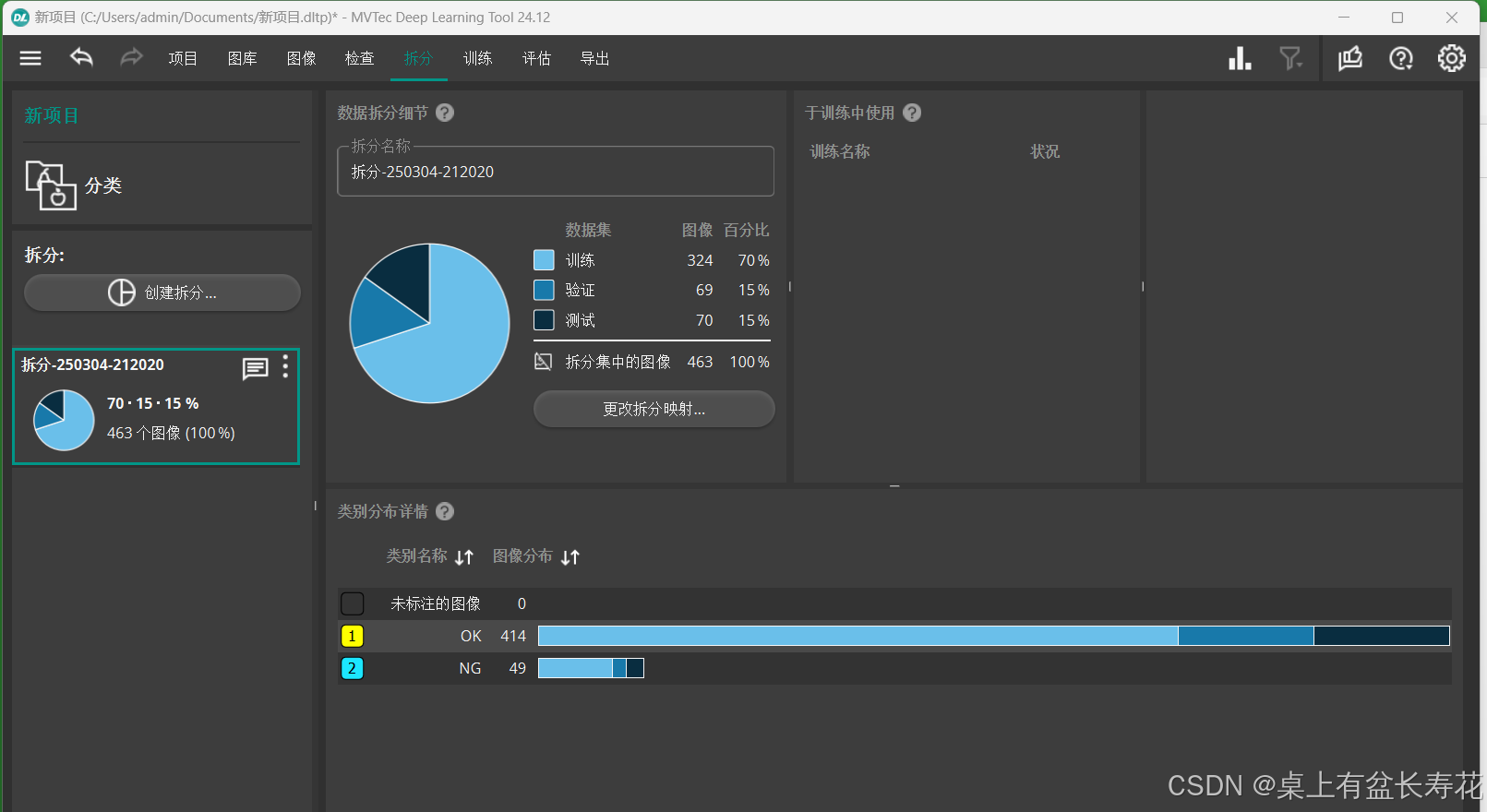

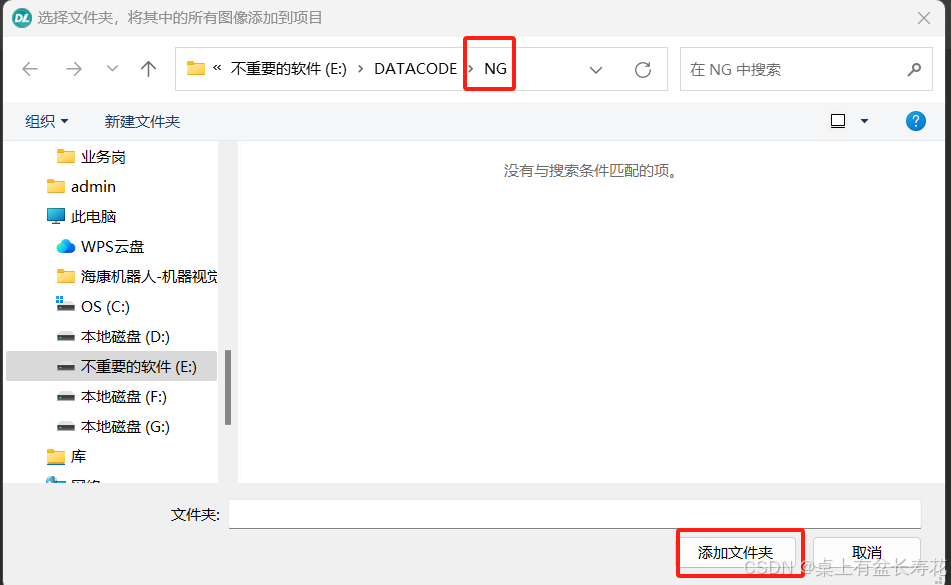

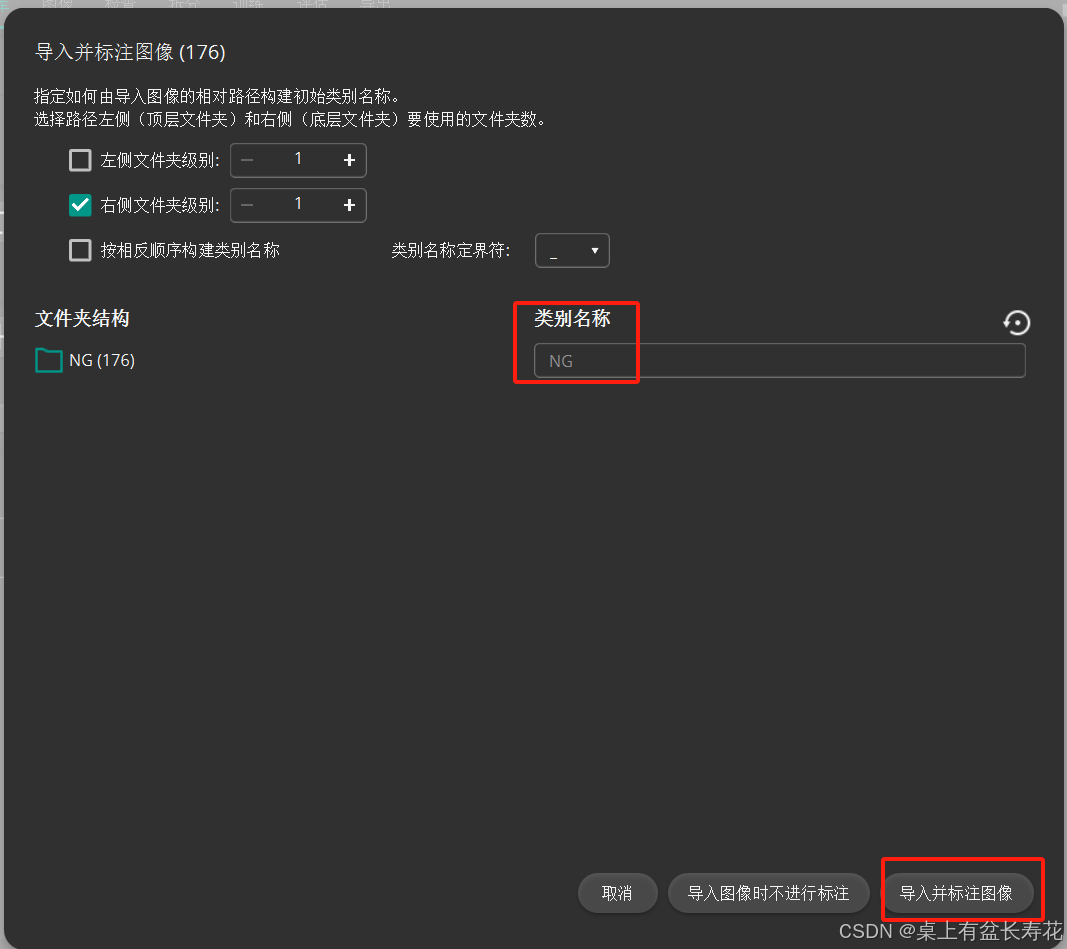

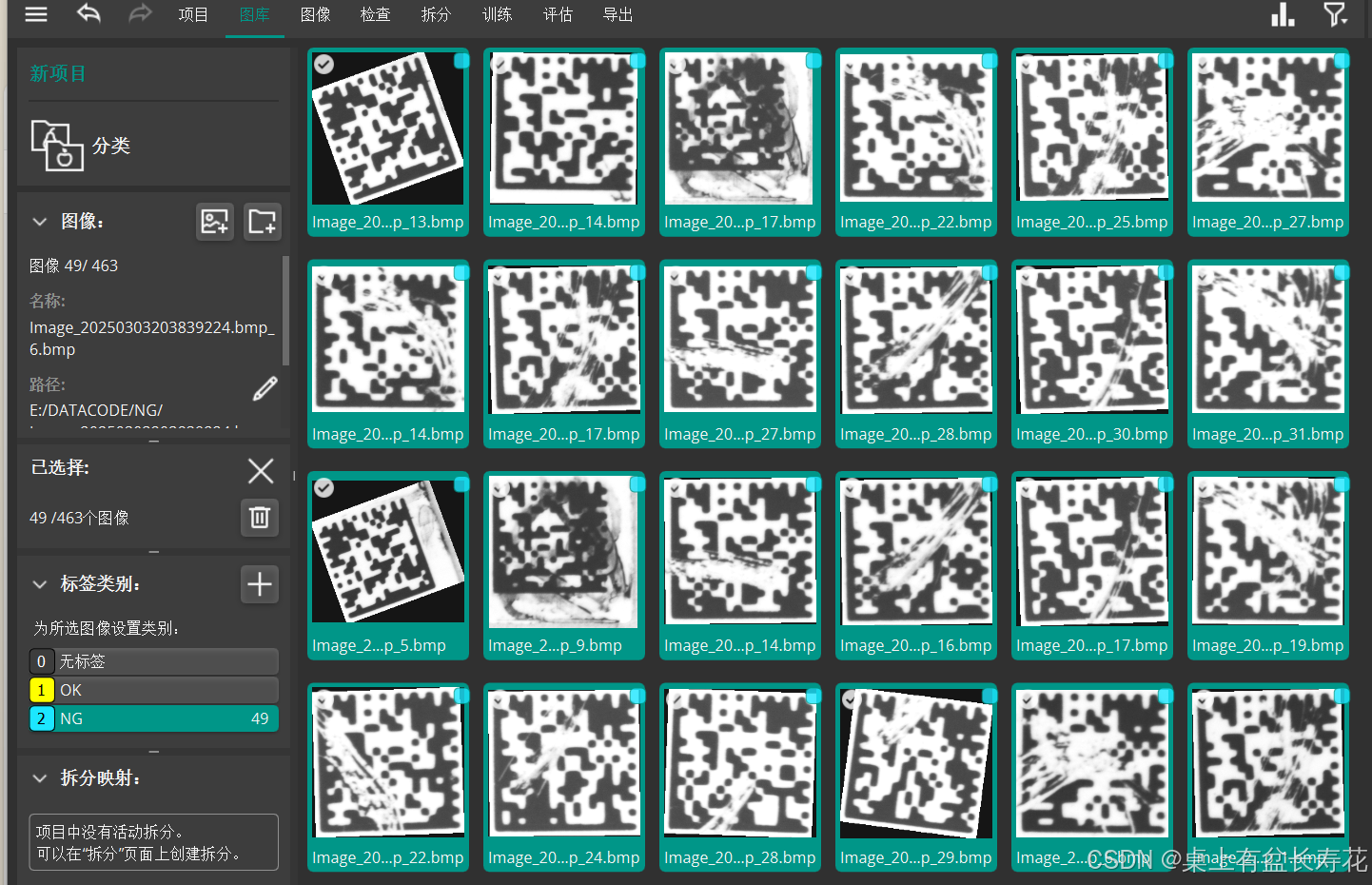

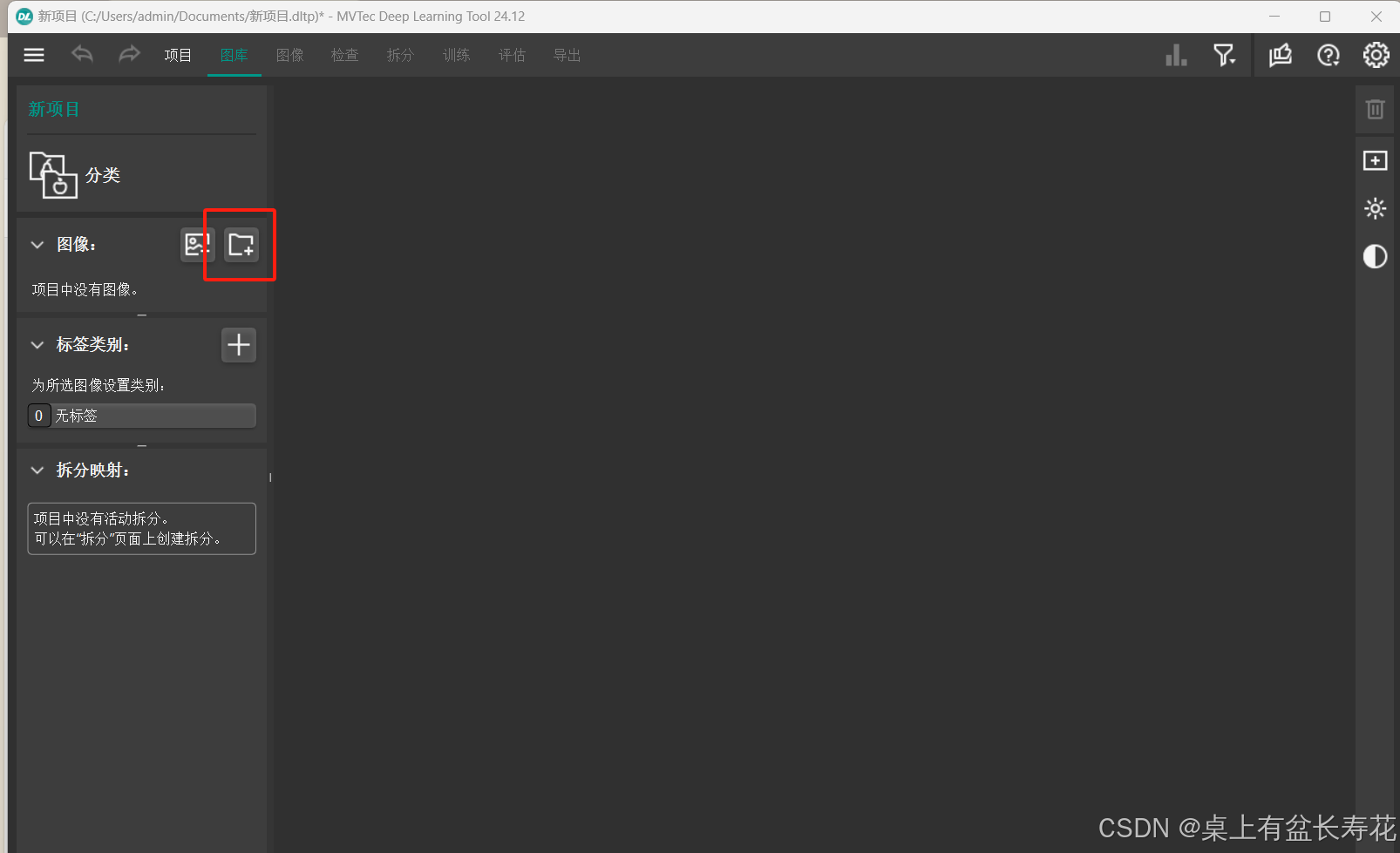

添加图片：这里已经将OK和NG分好分别放在两个文件夹

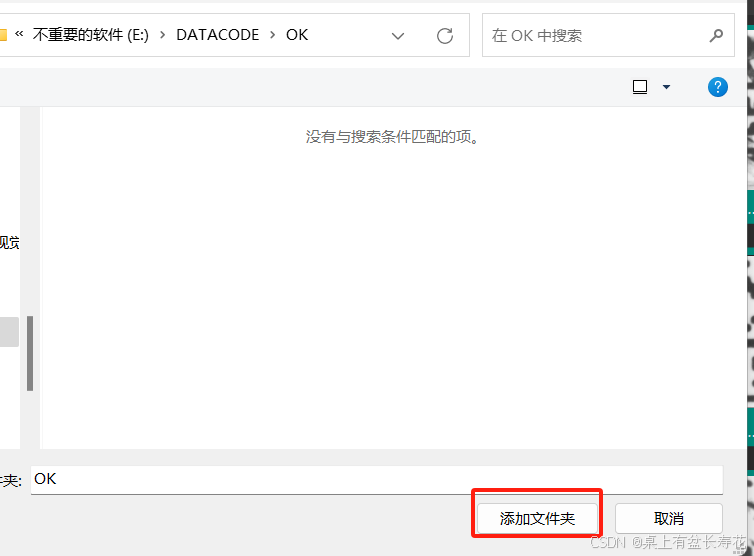

文件图路径

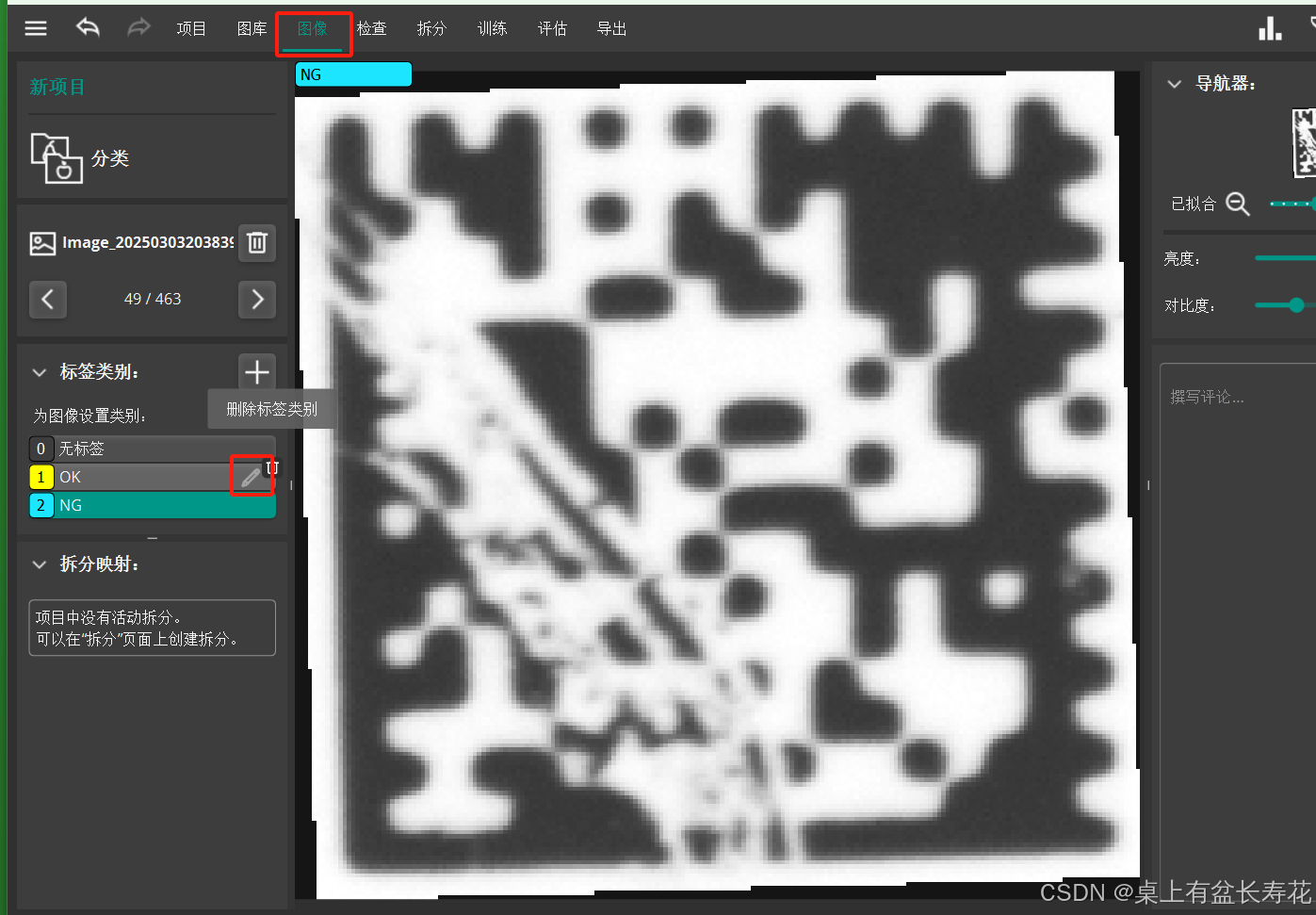

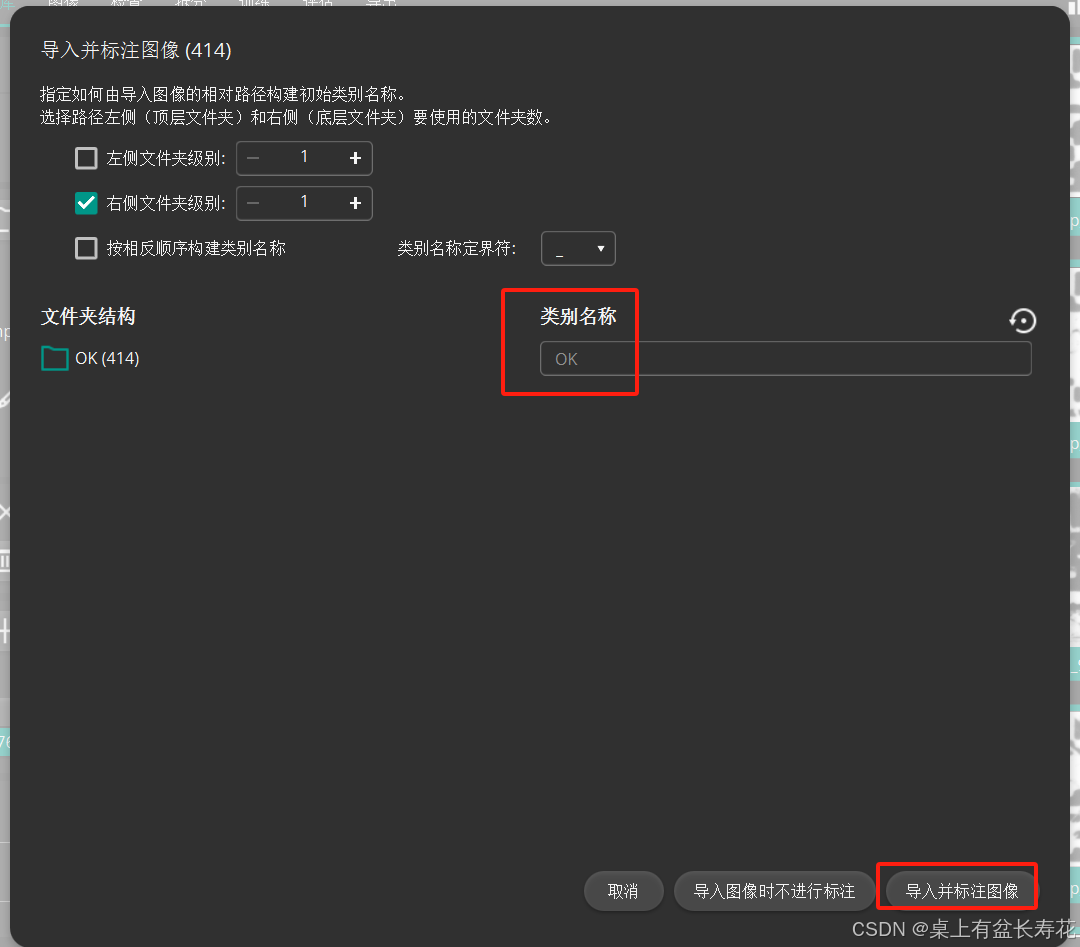

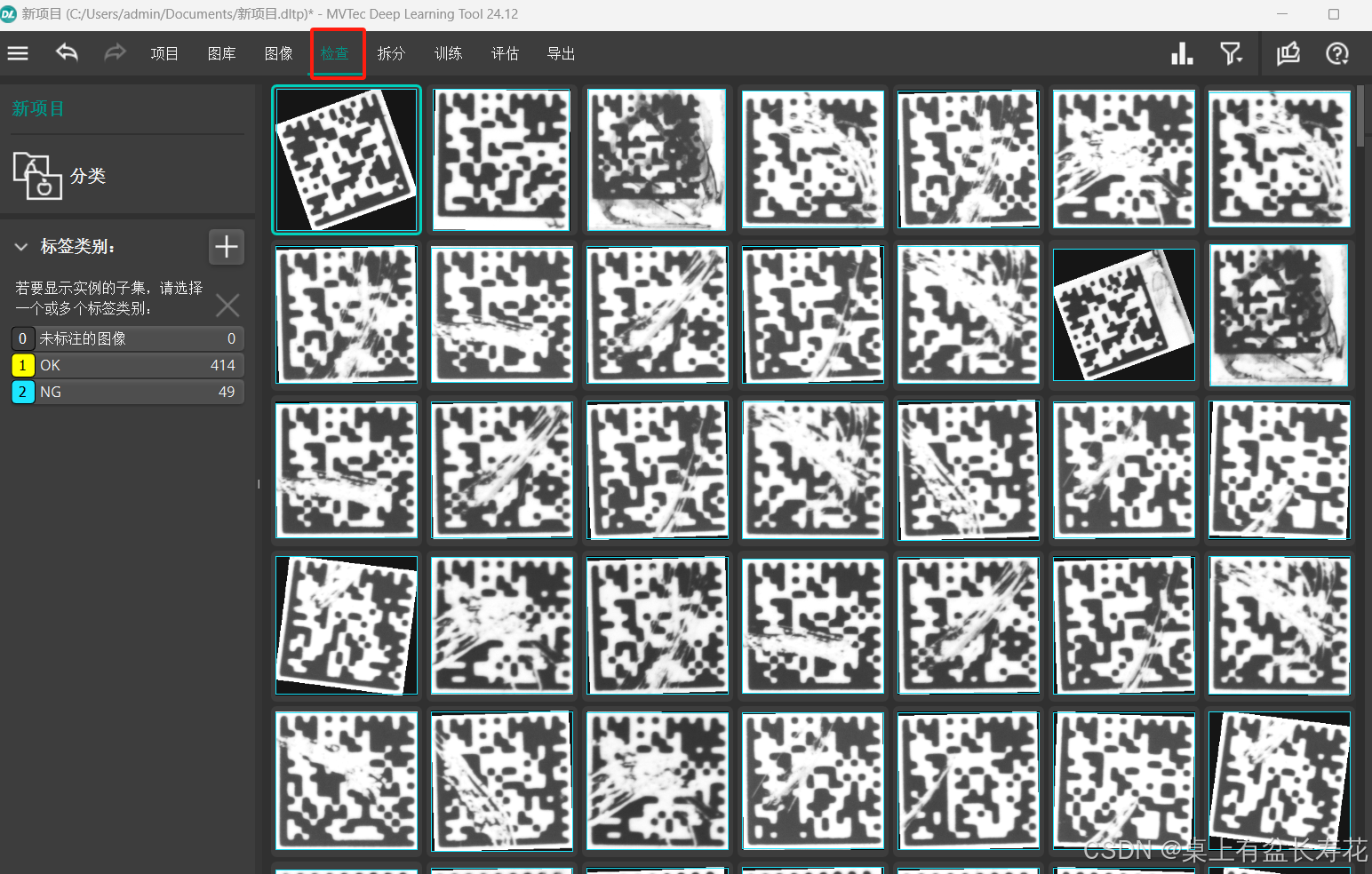

可以更改OK/NG类型

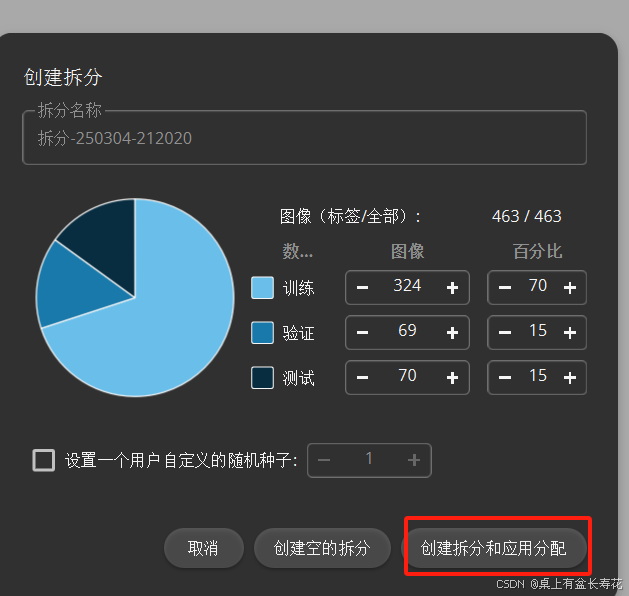

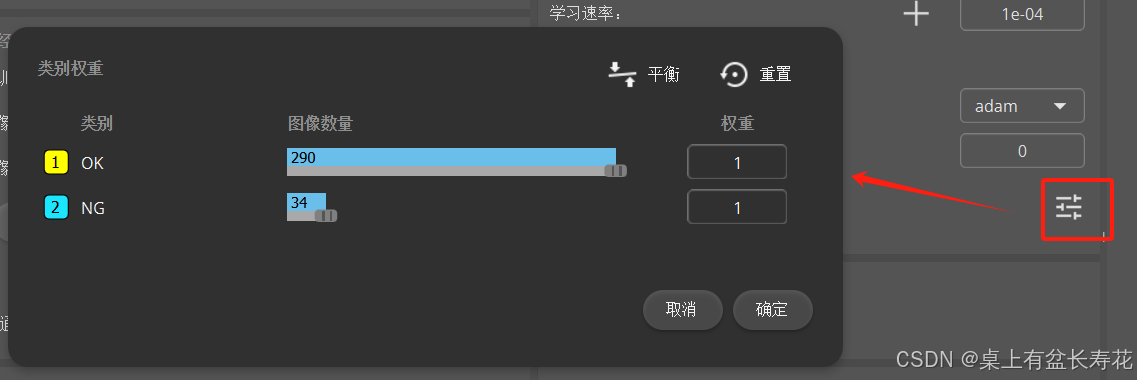

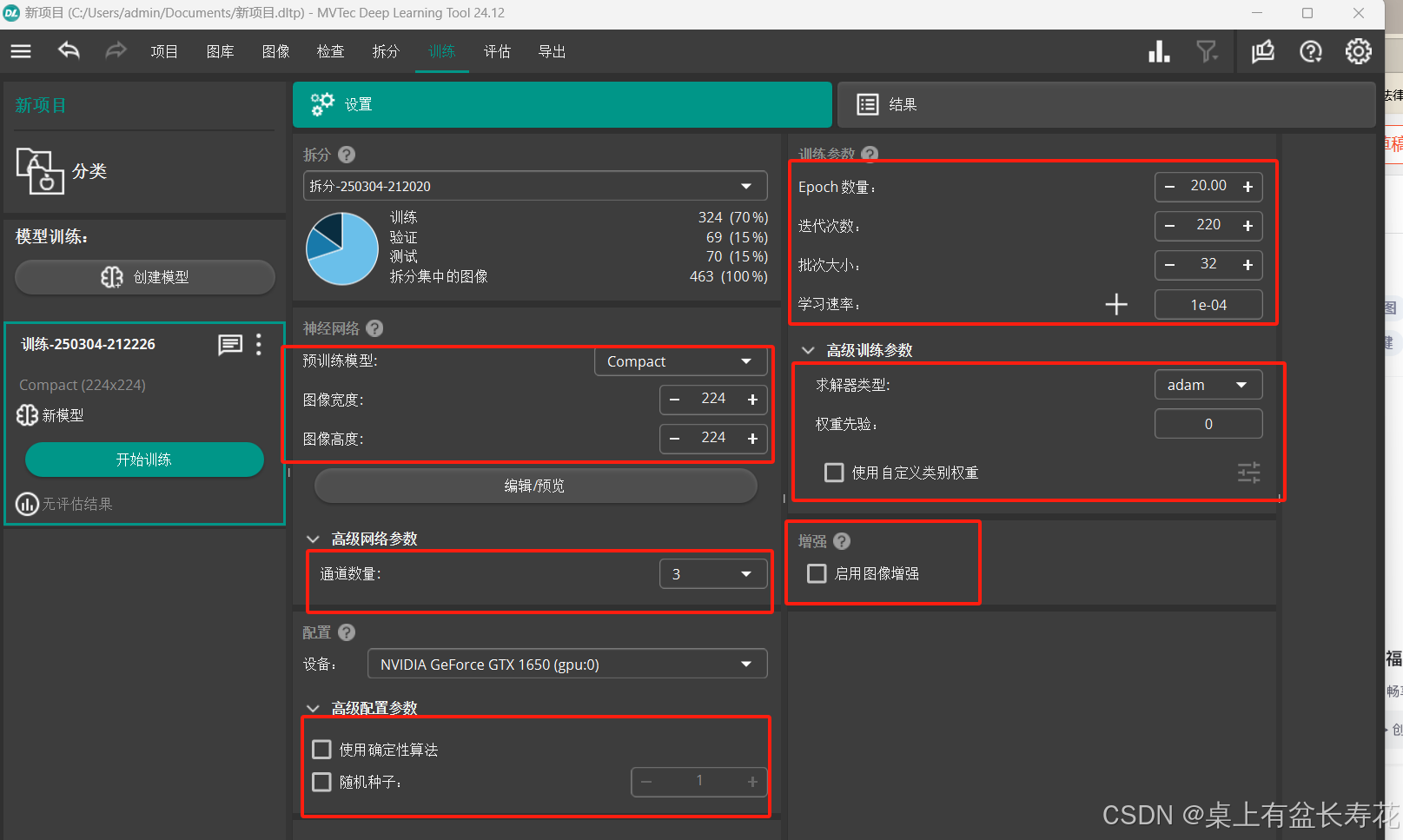

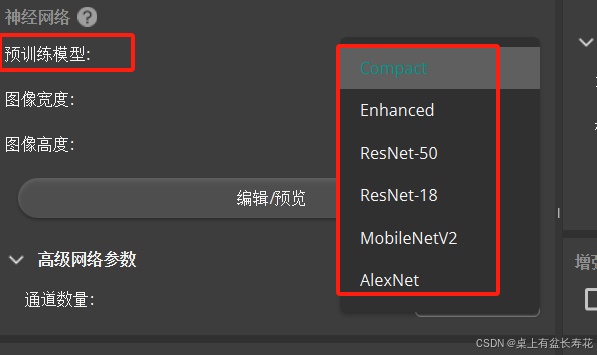

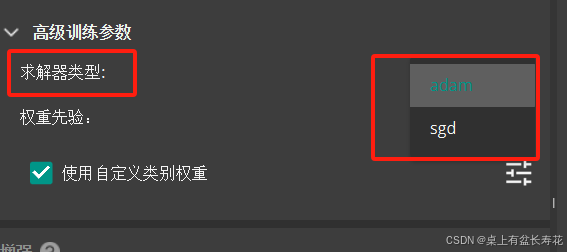

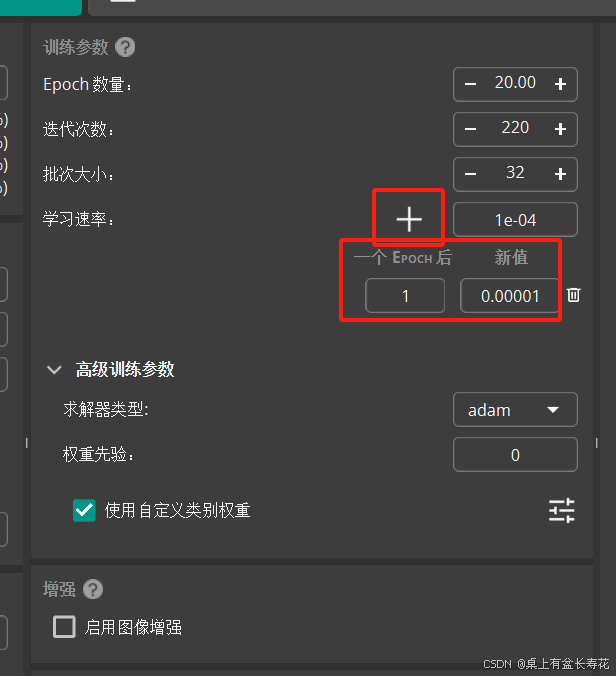

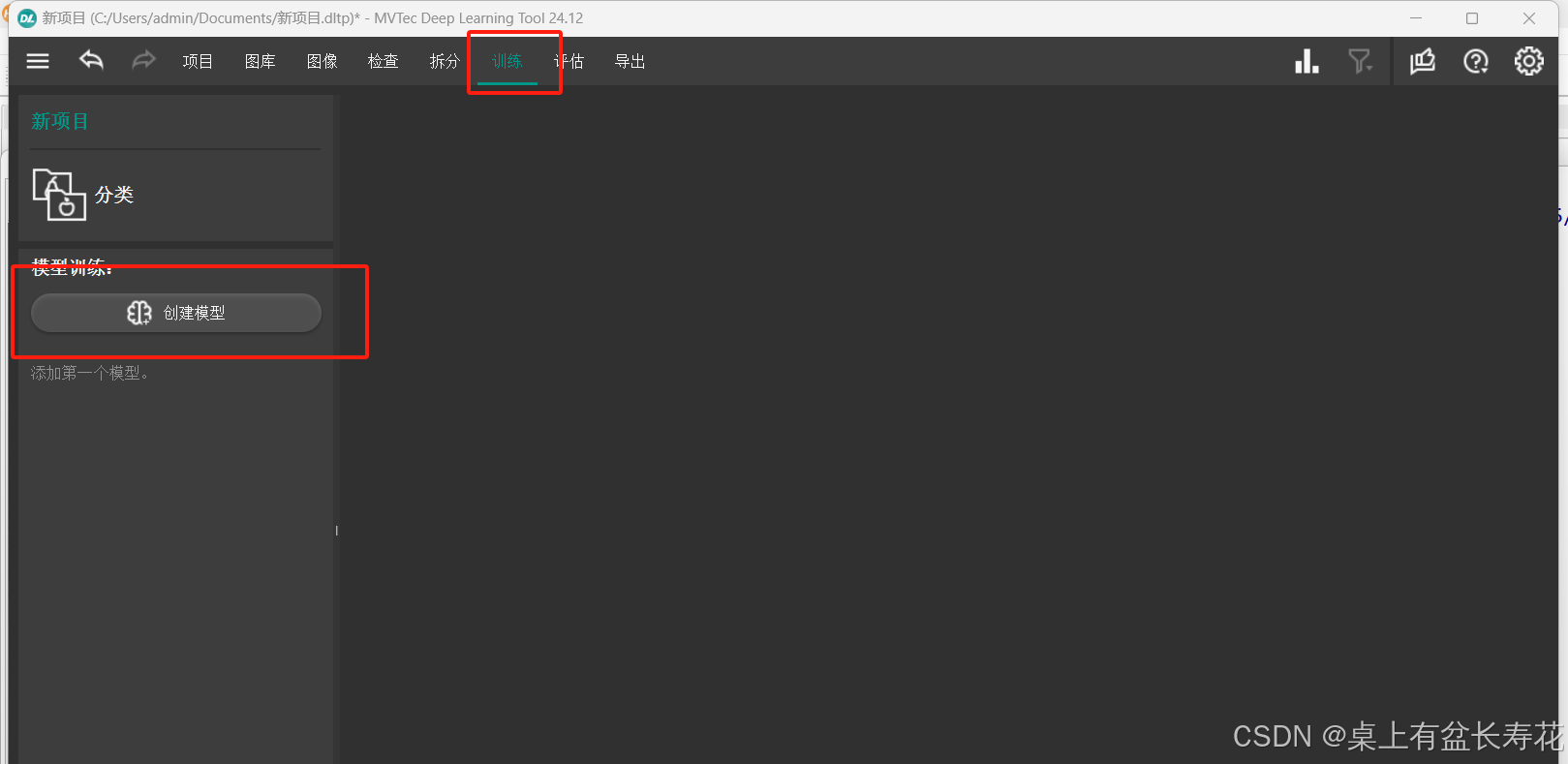

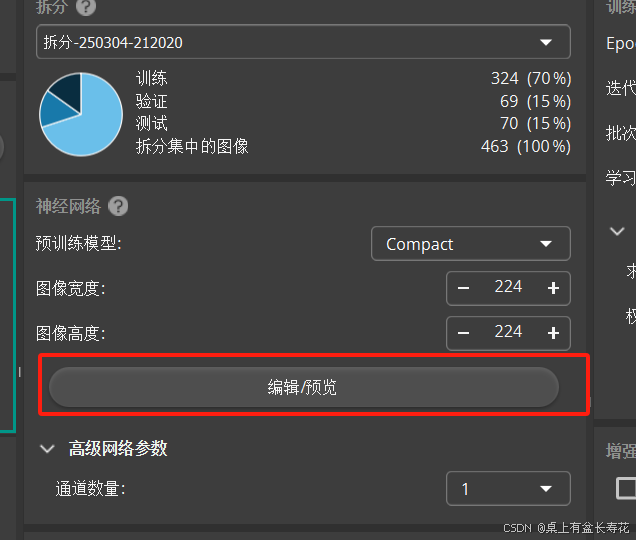

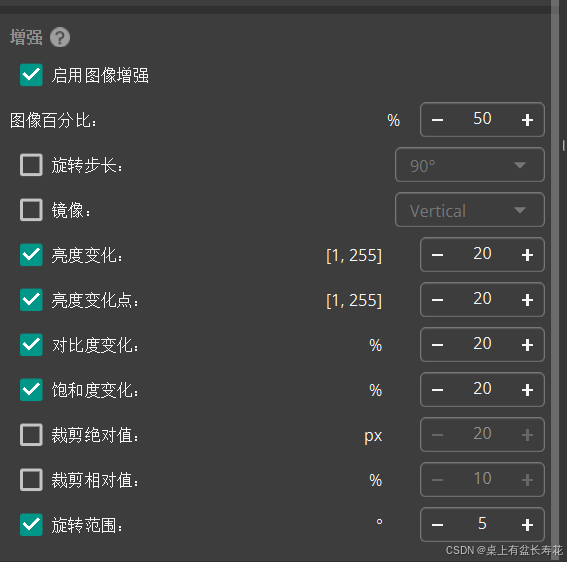

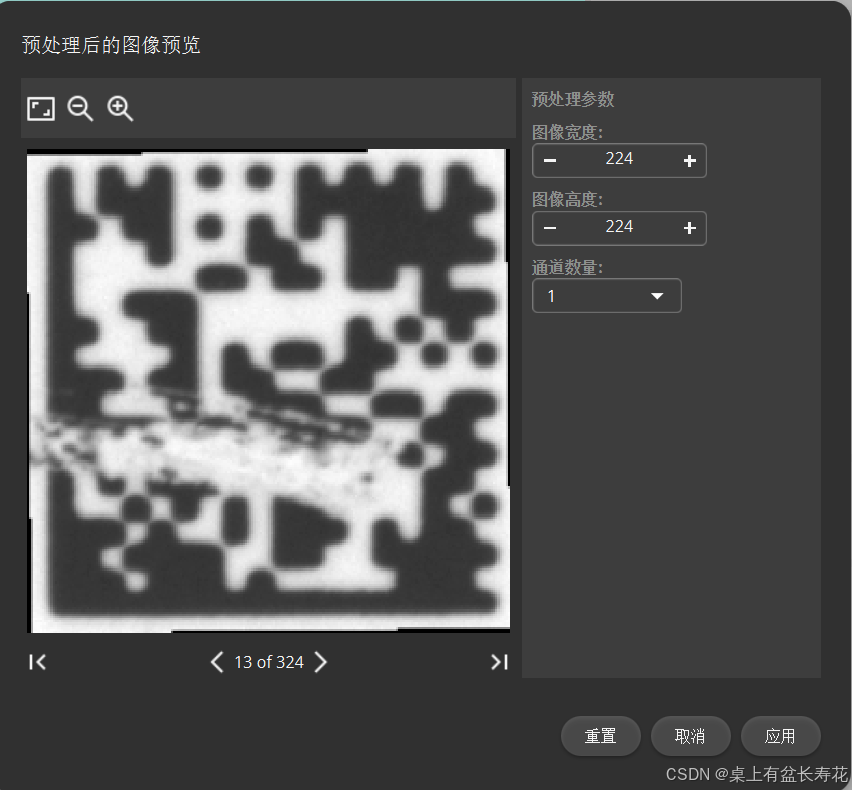

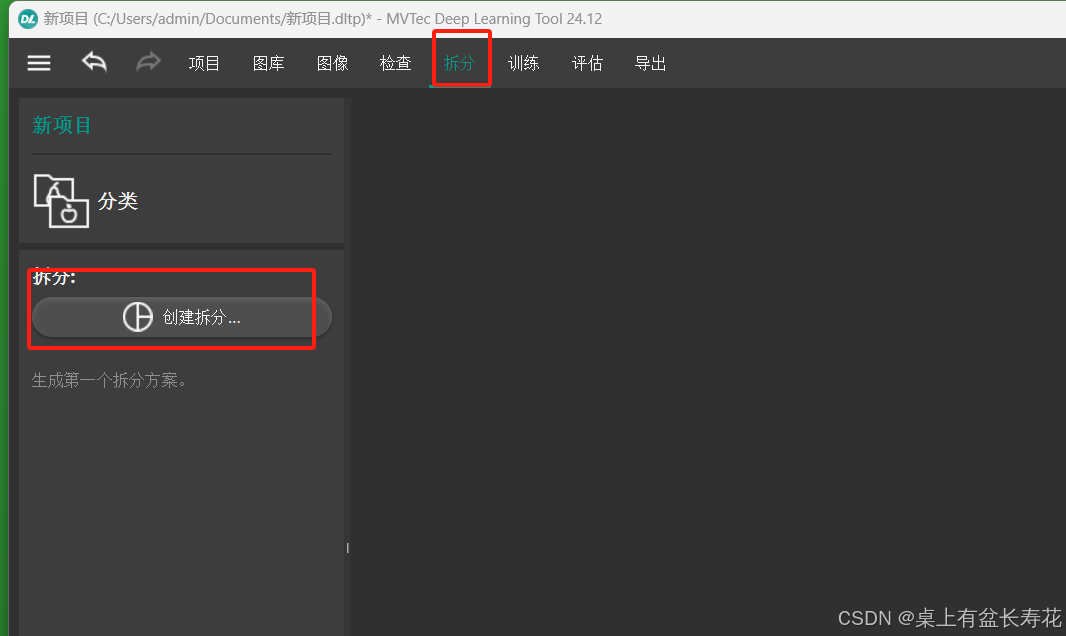

设好所有参数

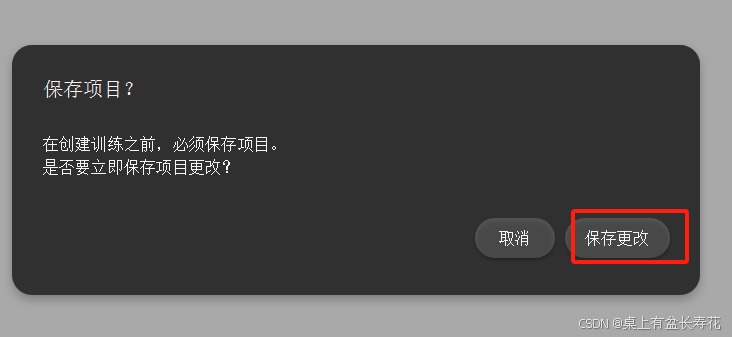

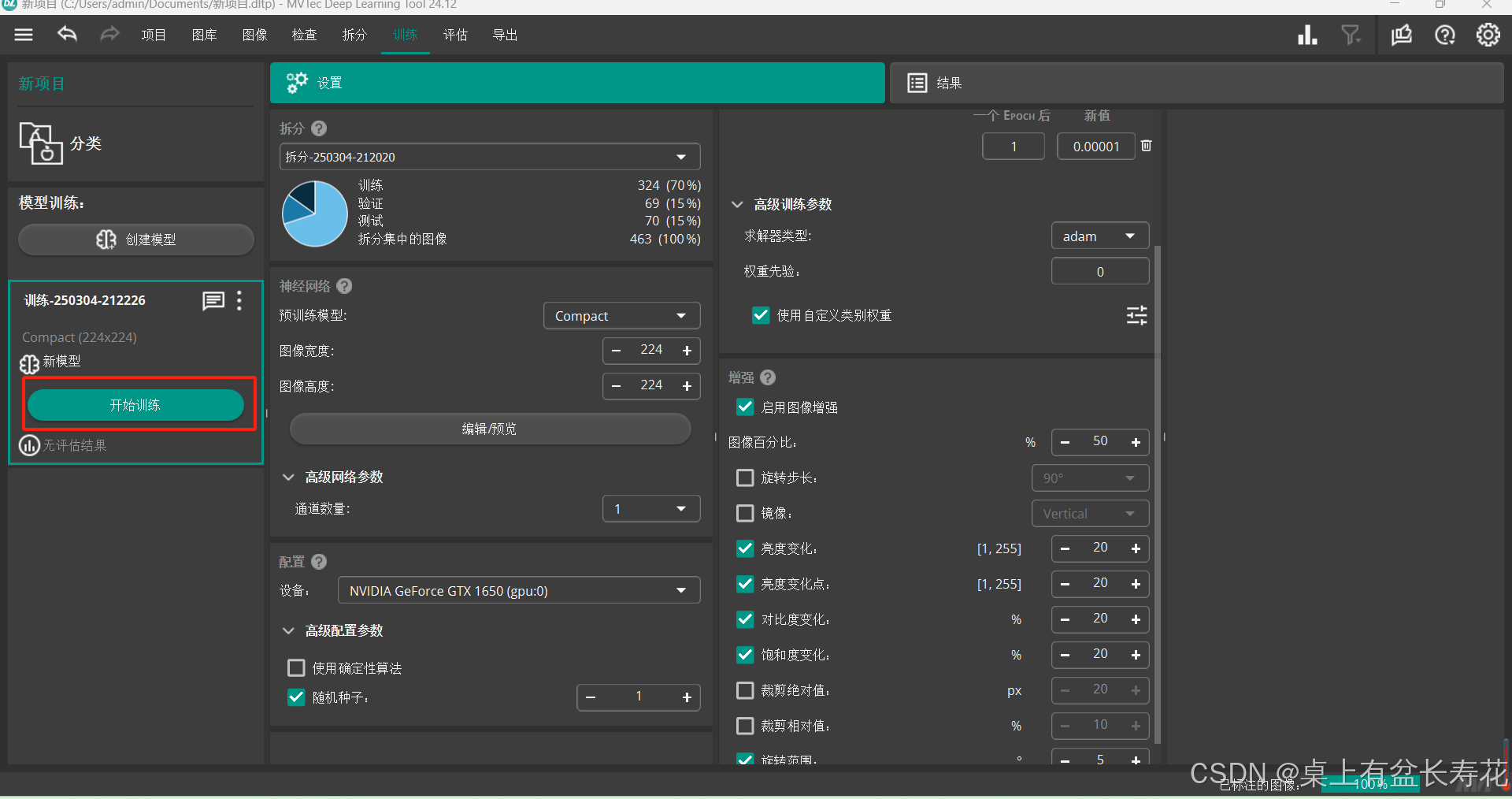

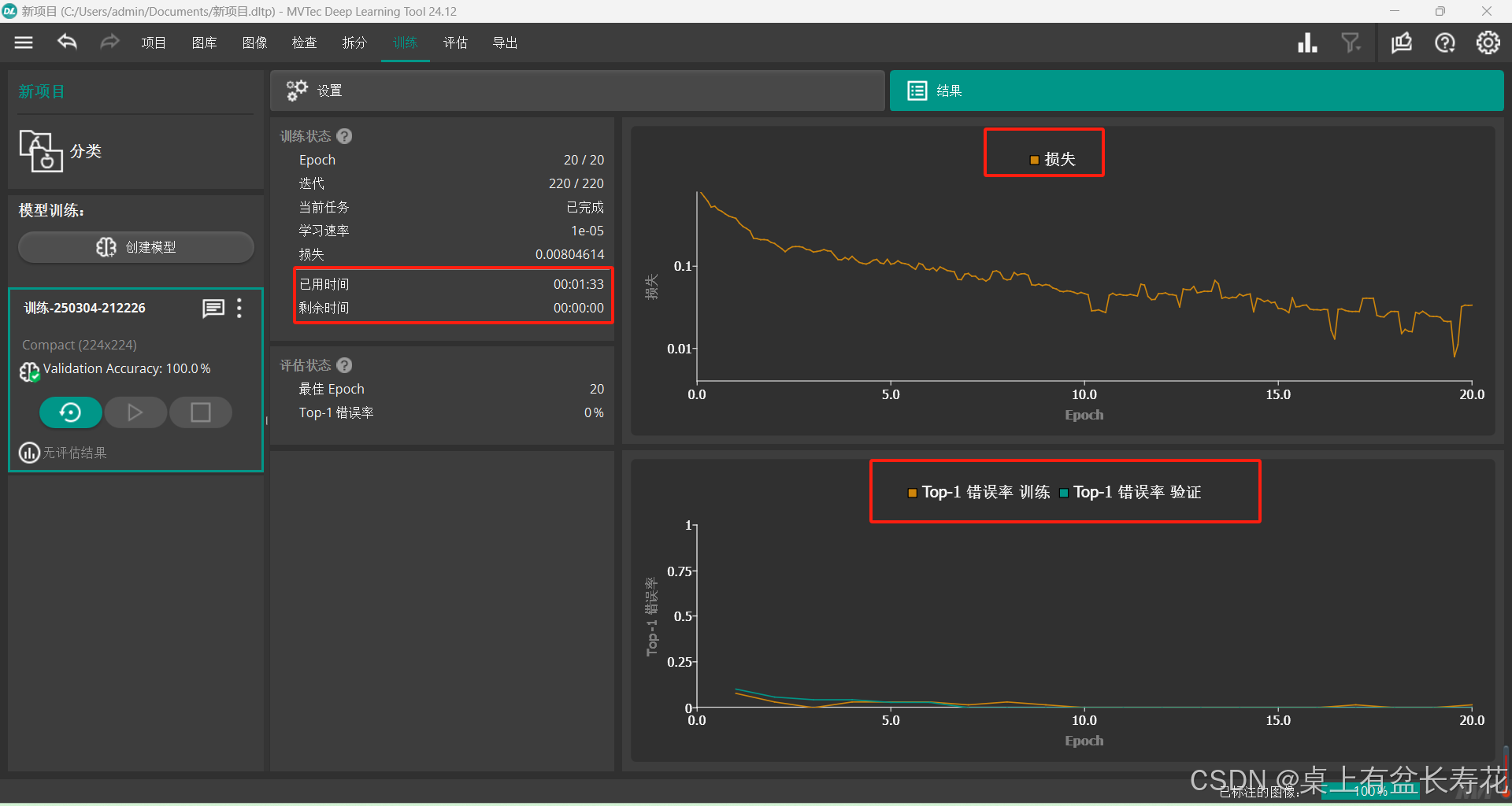

点击开始训练

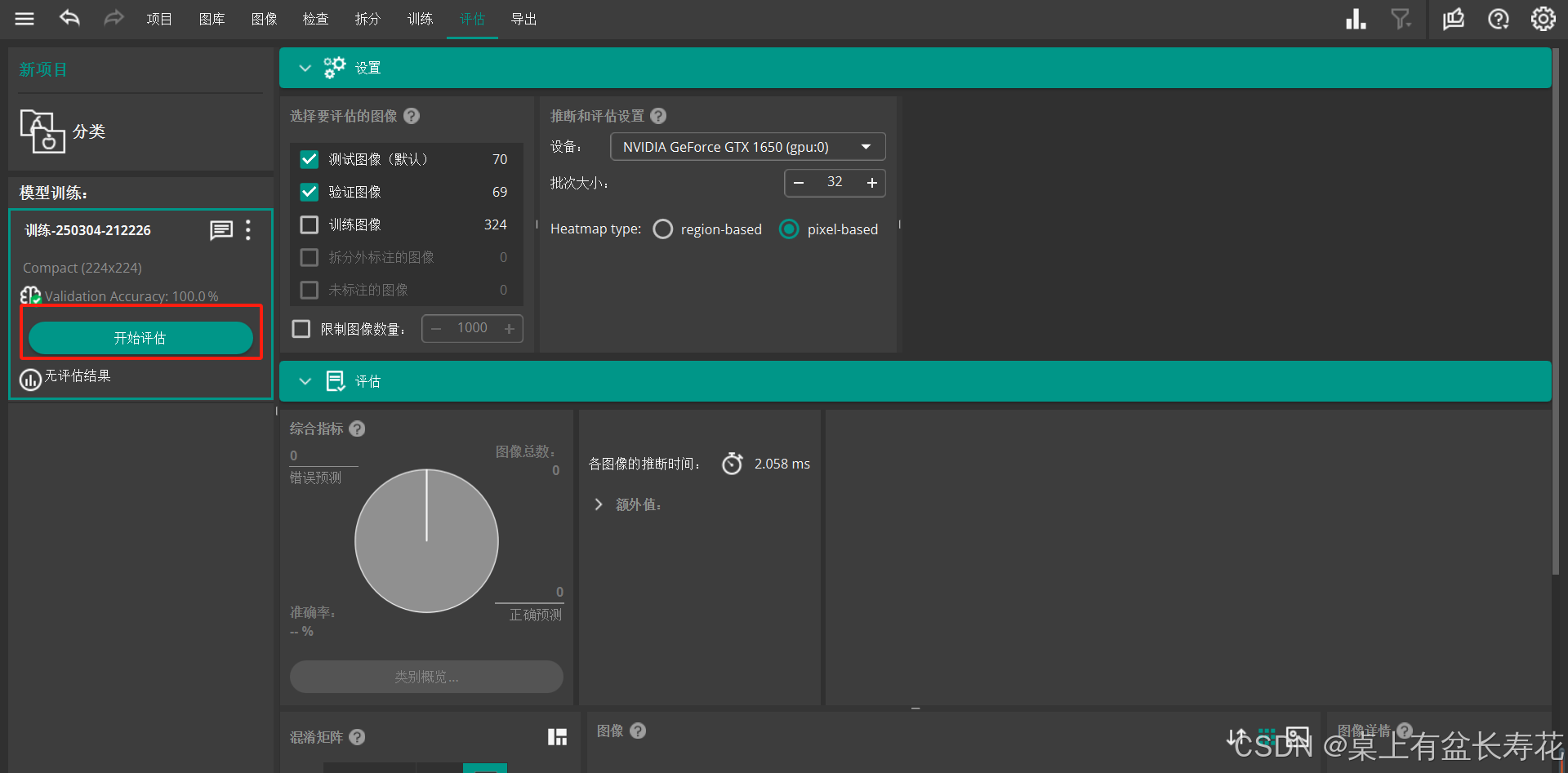

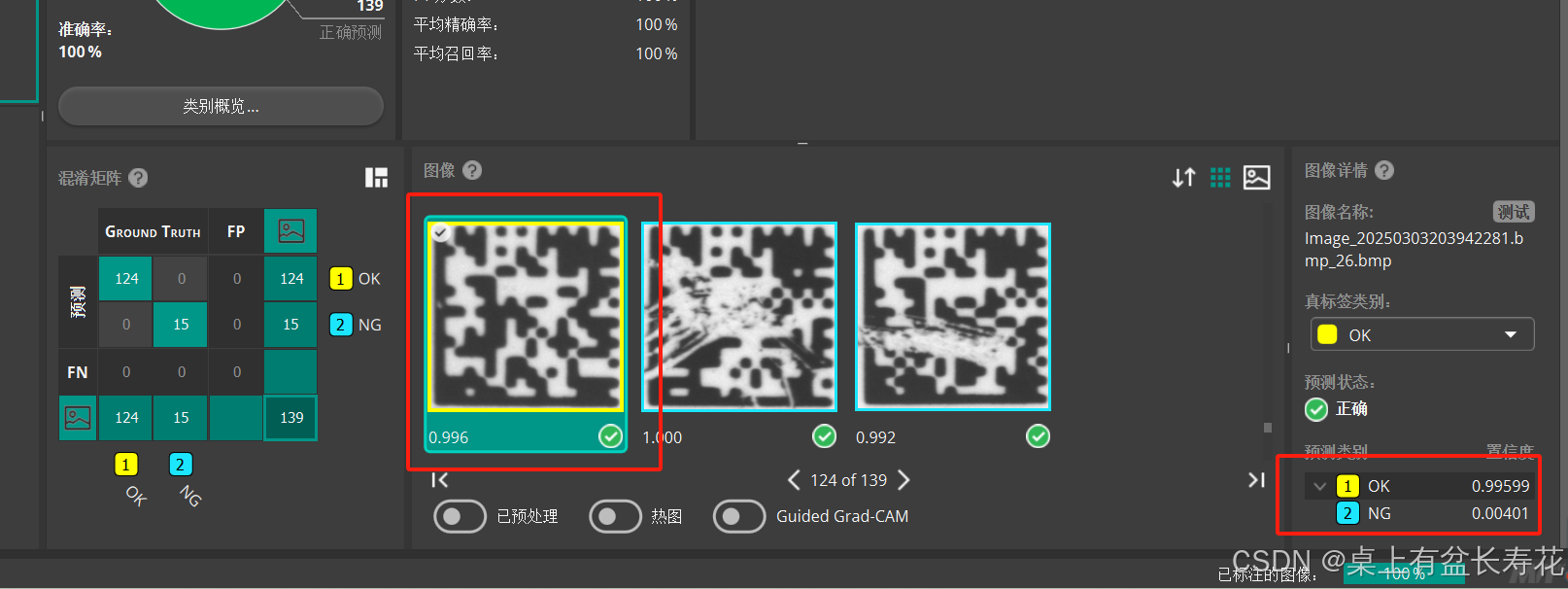

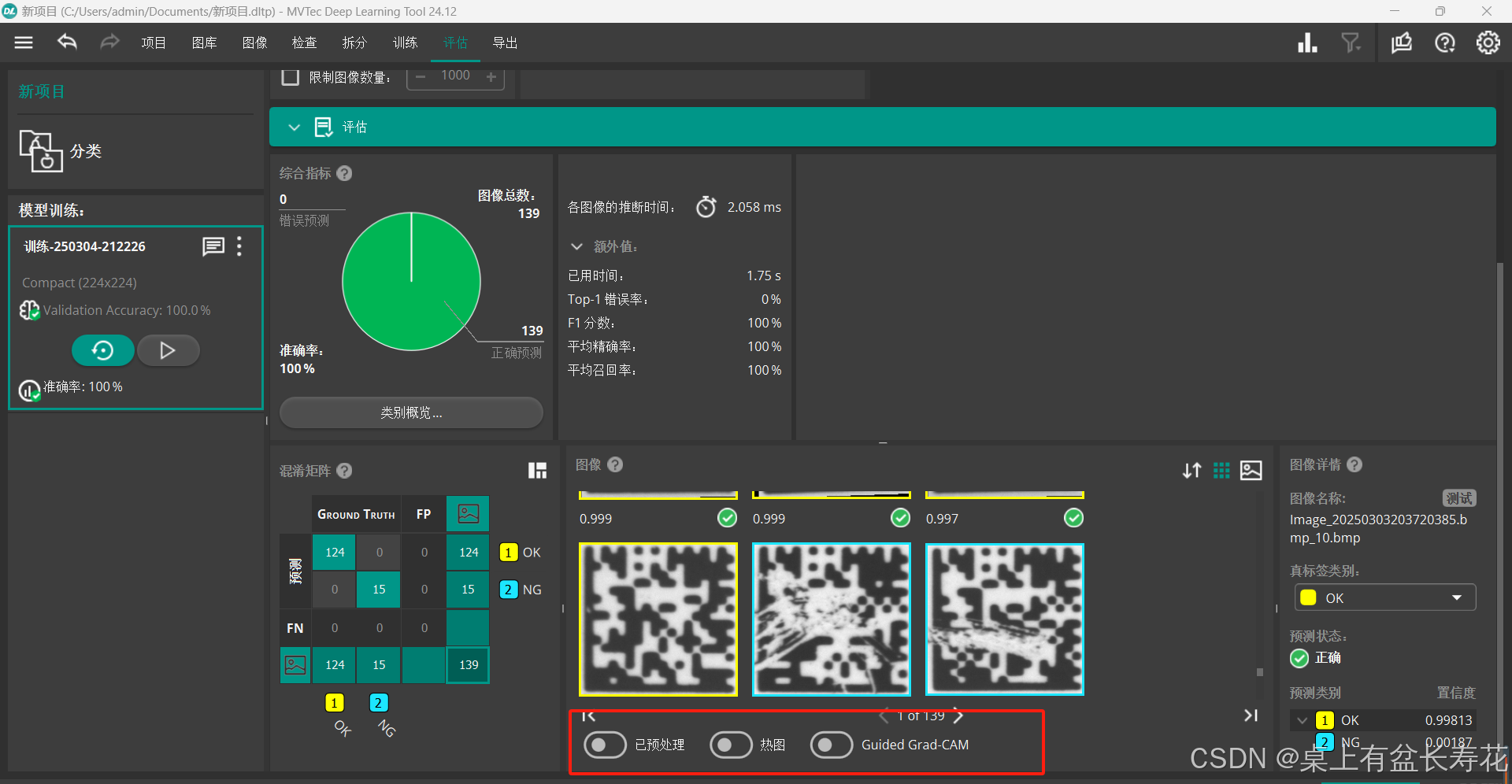

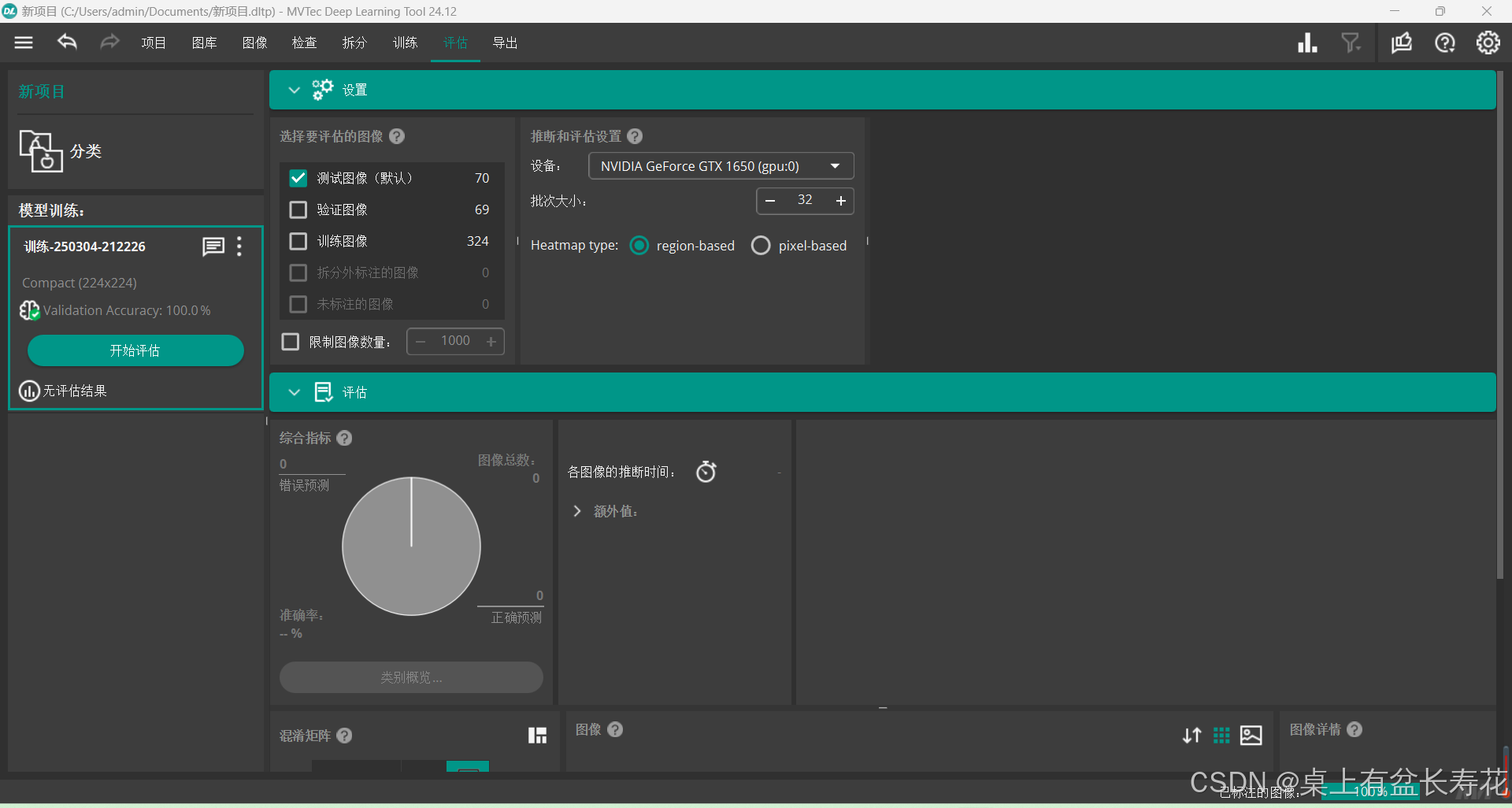

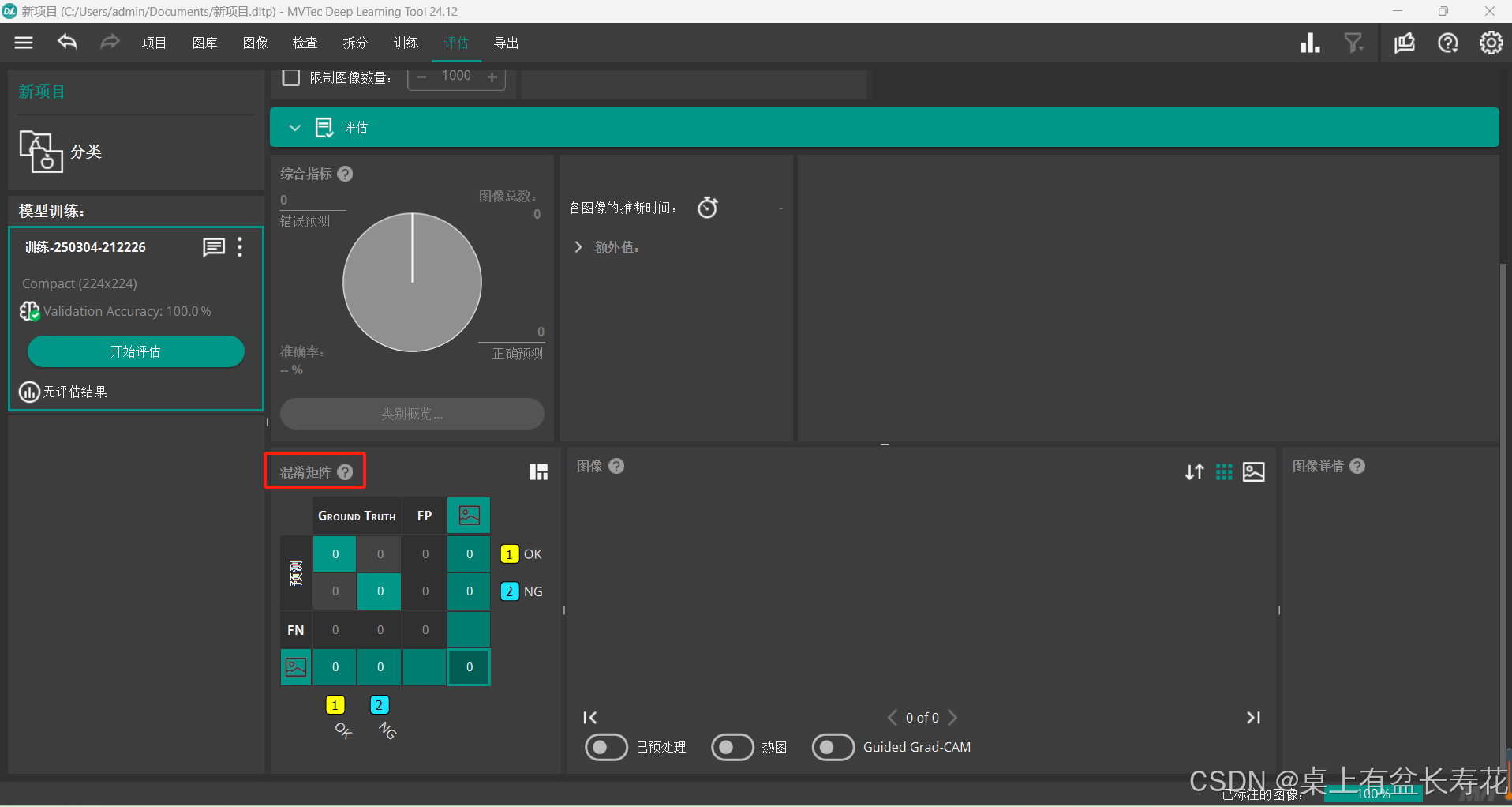

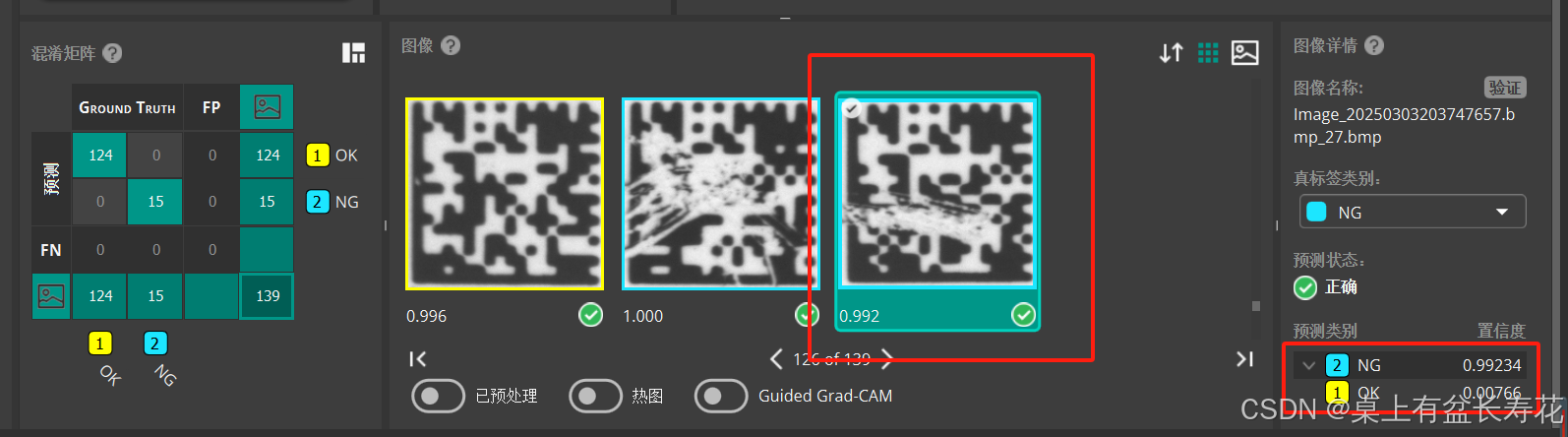

评估
AI2性能更强大一些。

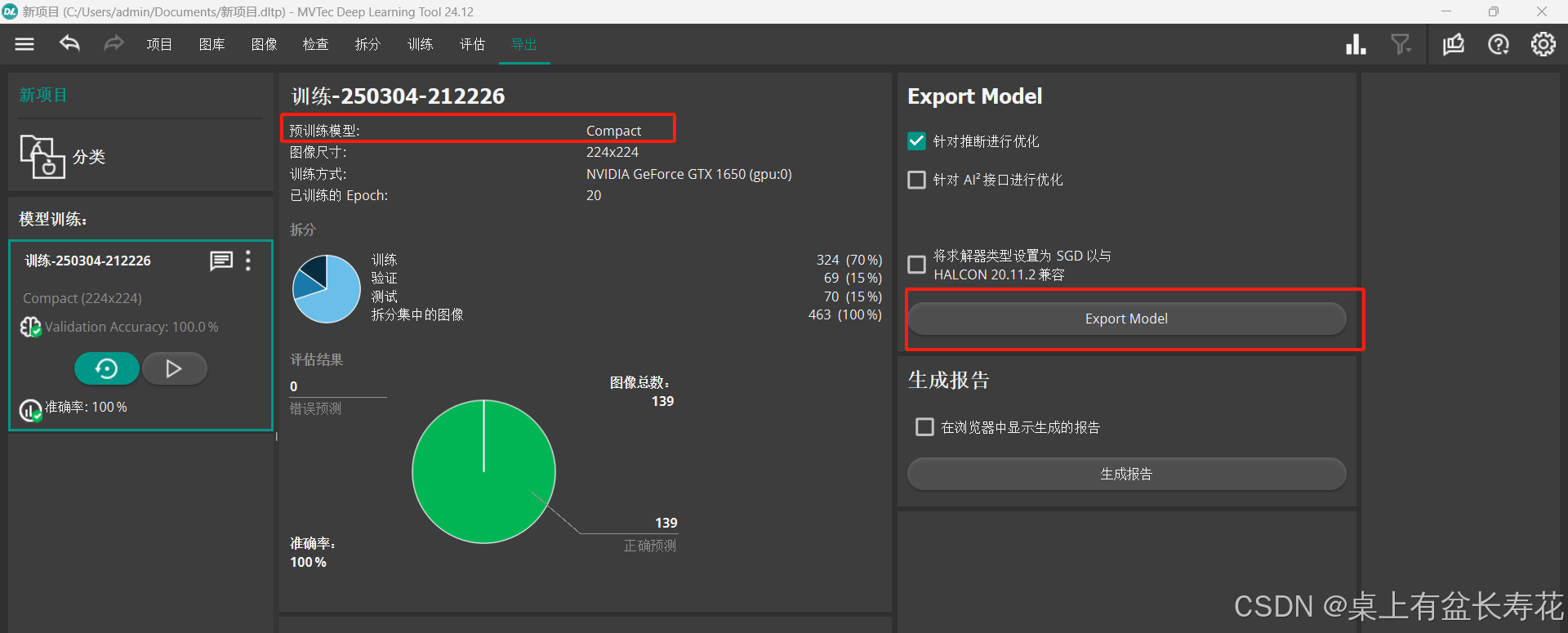

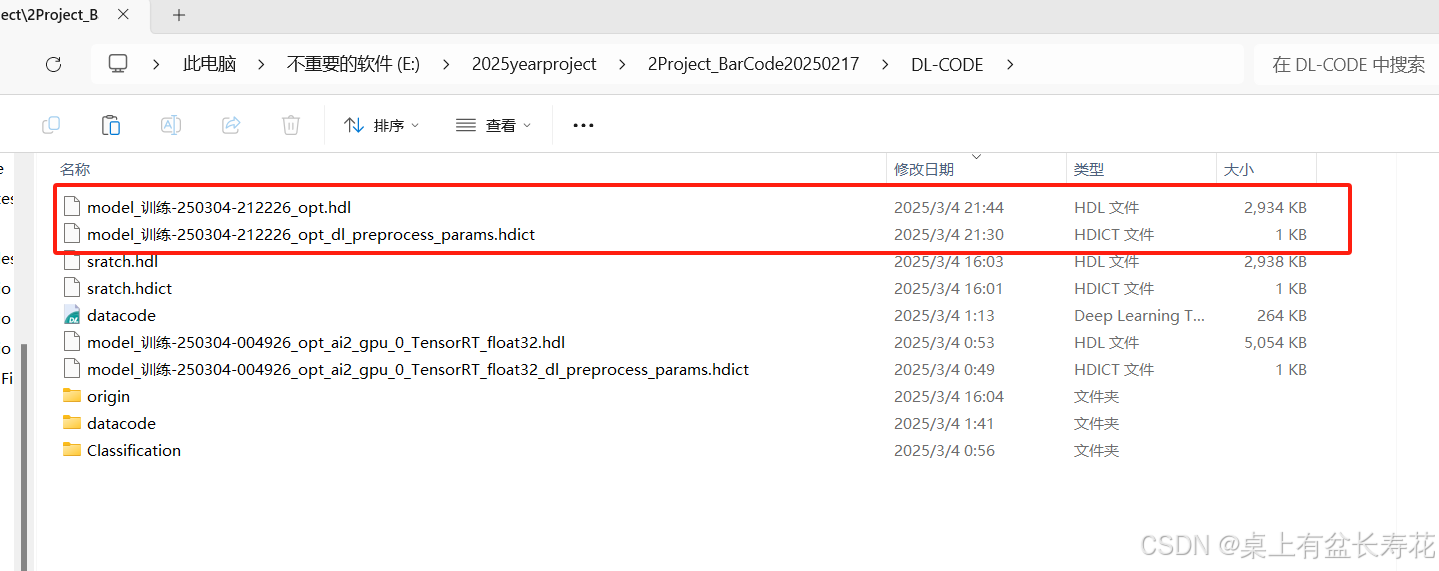

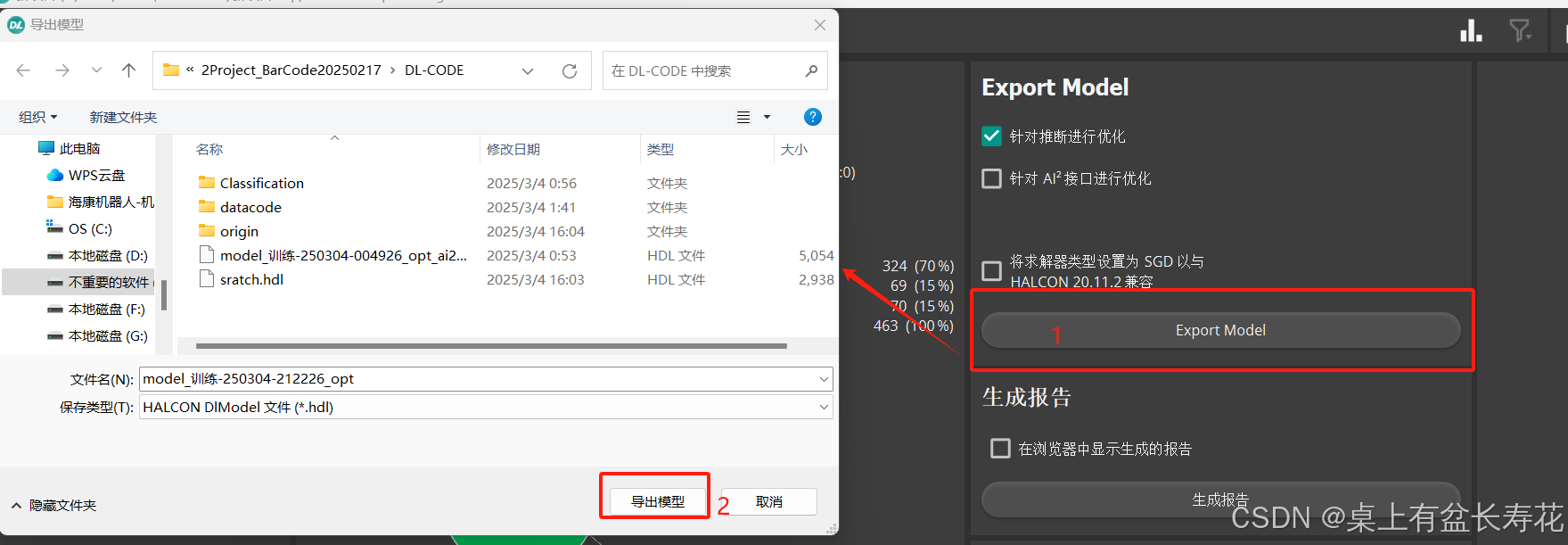

导出：
如何使用：
在halcon

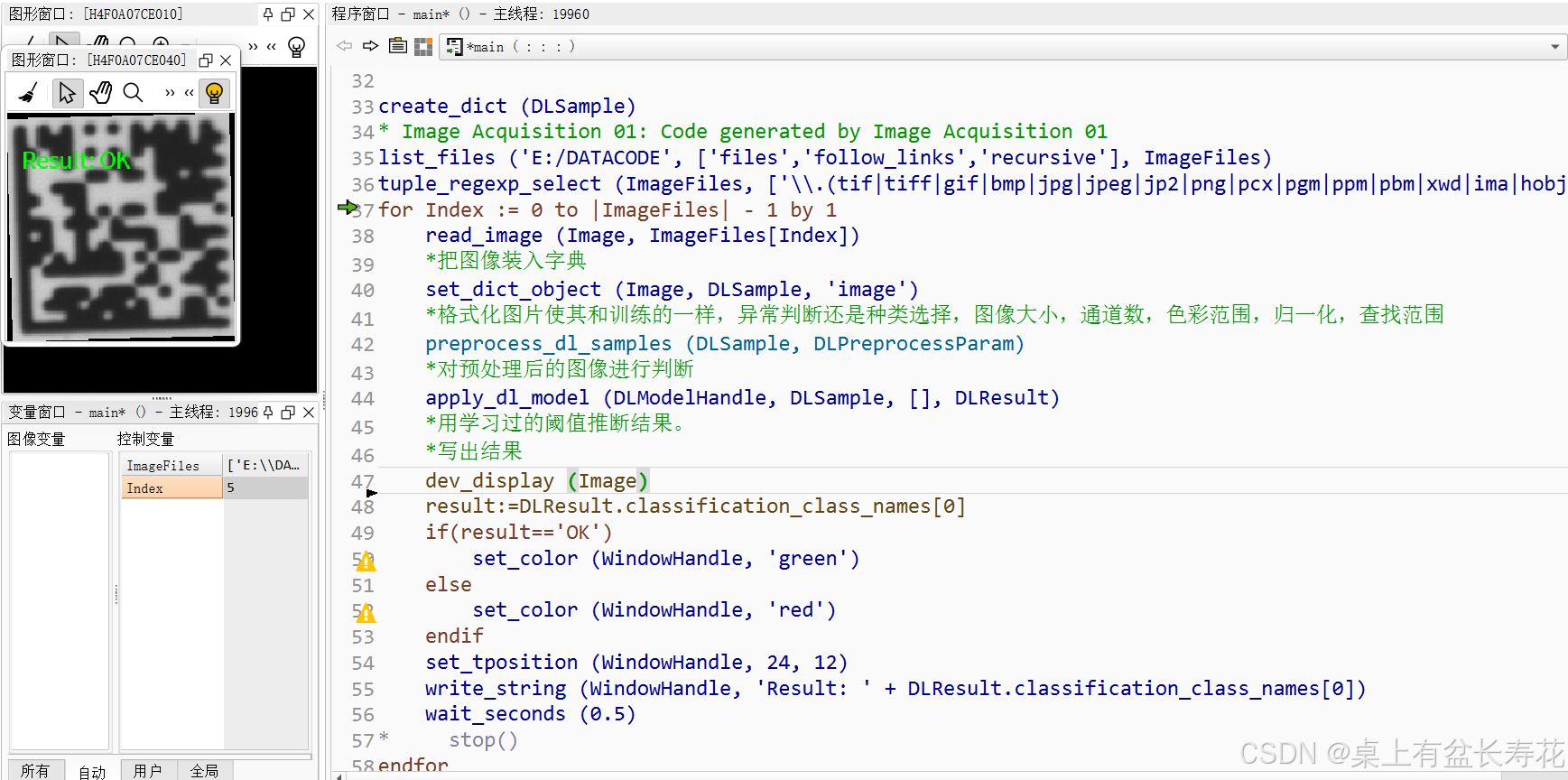

以下是使用说明：

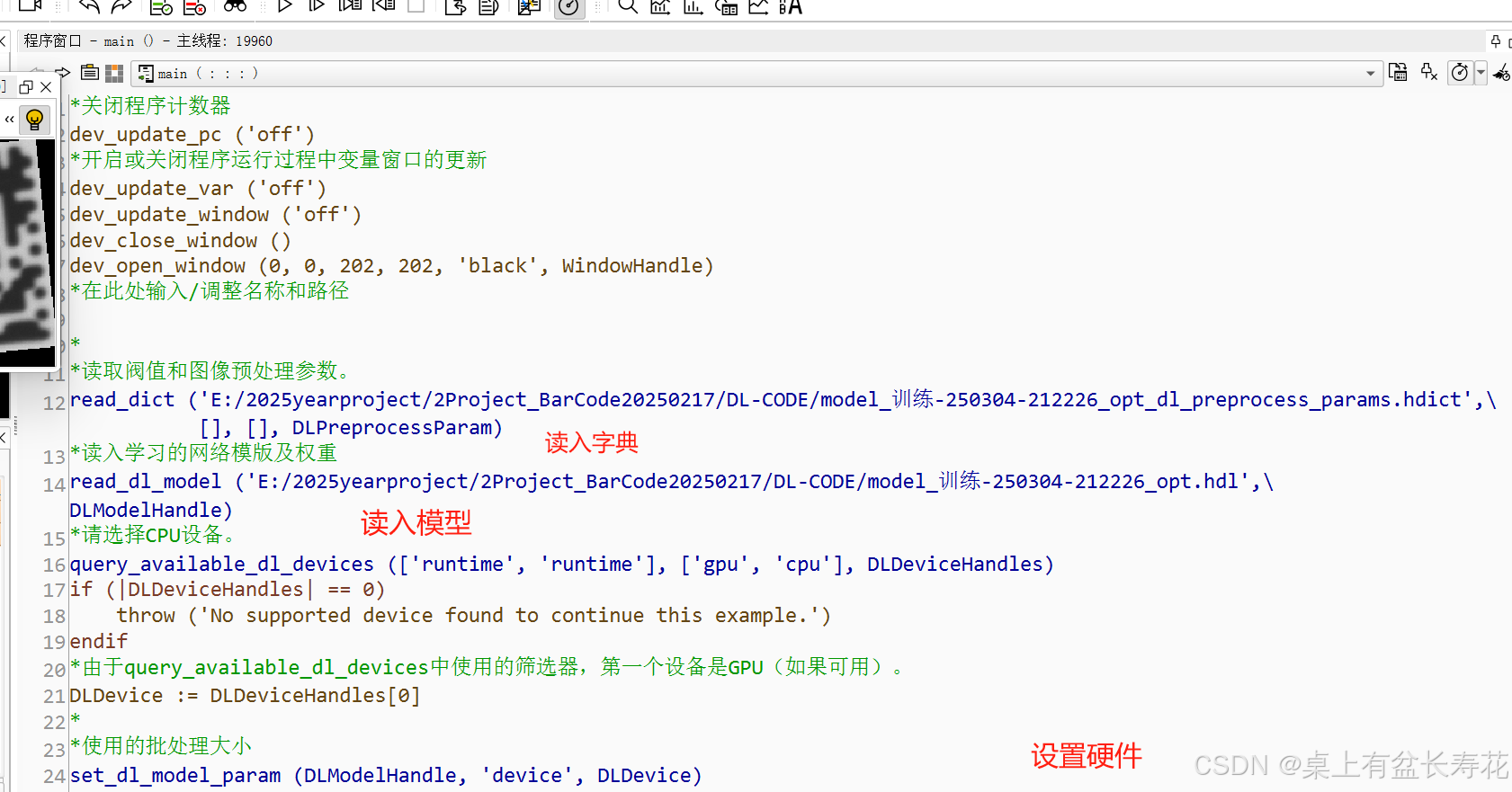

*关闭程序计数器
dev_update_pc ('off')
*开启或关闭程序运行过程中变量窗口的更新
dev_update_var ('off')
dev_update_window ('off')
dev_close_window ()
dev_open_window (0, 0, 202, 202, 'black', WindowHandle)
*在此处输入/调整名称和路径
*
*读取阀值和图像预处理参数。
read_dict ('E:/2025yearproject/2Project_BarCode20250217/DL-CODE/model_训练-250304-212226_opt_dl_preprocess_params.hdict',\
[], [], DLPreprocessParam)
*读入学习的网络模版及权重
read_dl_model ('E:/2025yearproject/2Project_BarCode20250217/DL-CODE/model_训练-250304-212226_opt.hdl',\
DLModelHandle)
*请选择CPU设备。
query_available_dl_devices (['runtime', 'runtime'], ['gpu', 'cpu'], DLDeviceHandles)
if (|DLDeviceHandles| == 0)
throw ('No supported device found to continue this example.')
endif
*由于query_available_dl_devices中使用的筛选器，第一个设备是GPU（如果可用）。
DLDevice := DLDeviceHandles[0]
*
*使用的批处理大小
set_dl_model_param (DLModelHandle, 'device', DLDevice)
query_font (WindowHandle, Font)
* Specify font name and size
FontWithSize := Font[0]+'-20'
set_font (WindowHandle, FontWithSize)
*将DLT中的训练模型随机应用于一些
*选择的示例图像。

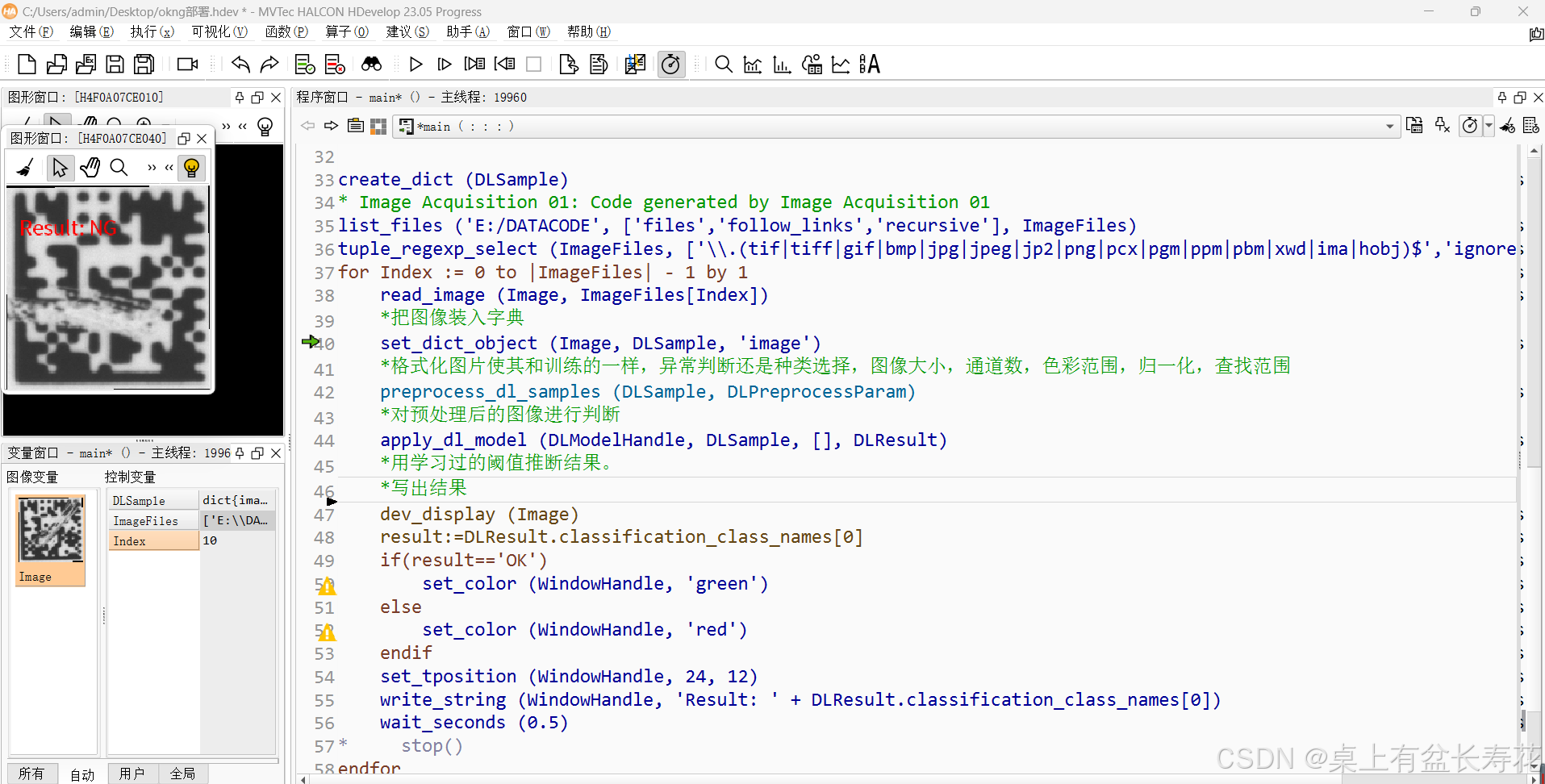

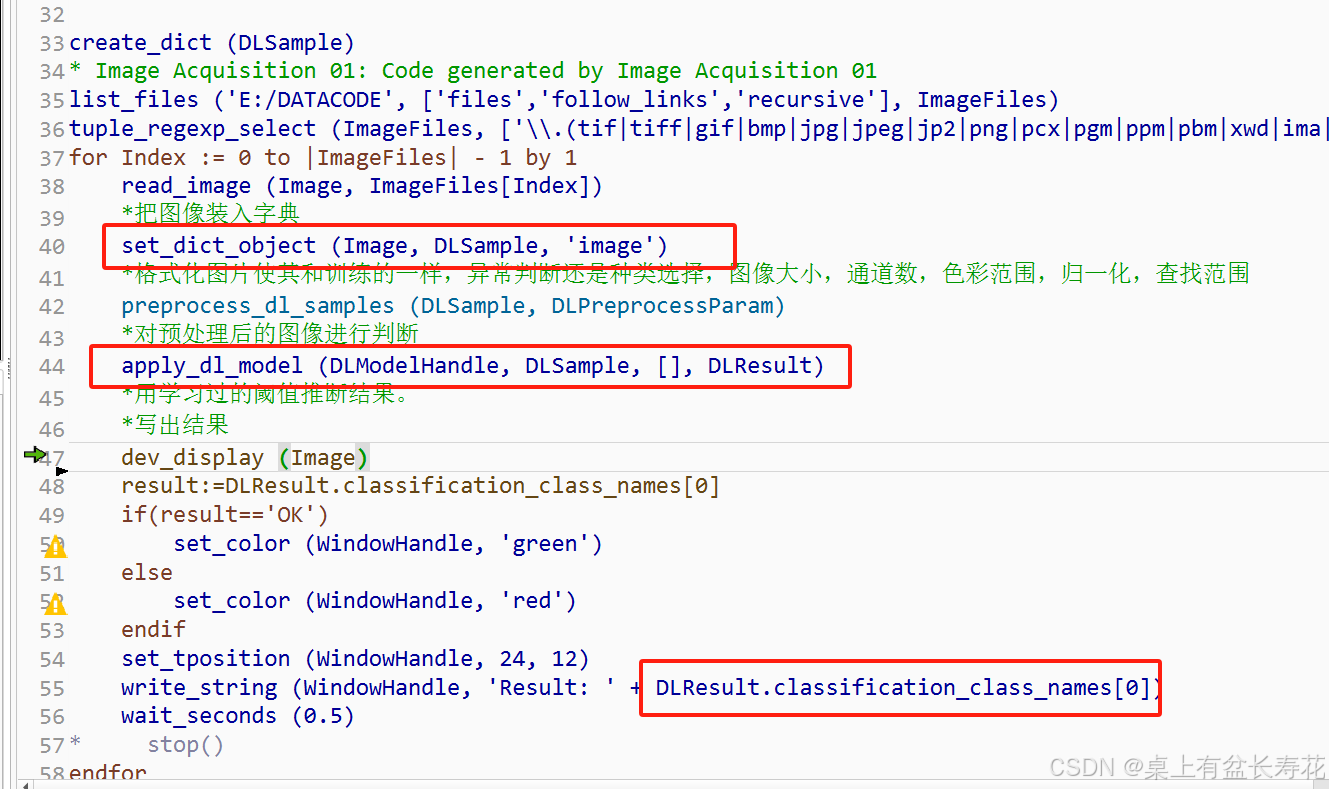

create_dict (DLSample)
* Image Acquisition 01: Code generated by Image Acquisition 01
list_files ('E:/DATACODE', ['files','follow_links','recursive'], ImageFiles)
tuple_regexp_select (ImageFiles, ['\\.(tif|tiff|gif|bmp|jpg|jpeg|jp2|png|pcx|pgm|ppm|pbm|xwd|ima|hobj)$','ignore_case'], ImageFiles)
for Index := 0 to |ImageFiles| - 1 by 1
read_image (Image, ImageFiles[Index])
*把图像装入字典
set_dict_object (Image, DLSample, 'image')
*格式化图片使其和训练的一样，异常判断还是种类选择，图像大小，通道数，色彩范围，归一化，查找范围
preprocess_dl_samples (DLSample, DLPreprocessParam)
*对预处理后的图像进行判断
apply_dl_model (DLModelHandle, DLSample, [], DLResult)
*用学习过的阈值推断结果。
*写出结果
dev_display (Image)
result:=DLResult.classification_class_names[0]
if(result=='OK')
set_color (WindowHandle, 'green')
else
set_color (WindowHandle, 'red')
endif
set_tposition (WindowHandle, 24, 12)
write_string (WindowHandle, 'Result: ' + DLResult.classification_class_names[0])
wait_seconds (0.5)
* stop()
endfor
损失函数（Loss Function）
定义：损失函数用于衡量模型预测值与真实值之间的差异，是模型优化的目标。
作用：
- 模型训练：通过最小化损失函数来优化模型参数。
- 性能评估：评估模型在训练集和测试集上的表现。
常见类型：
- 均方误差（MSE）：用于回归问题，计算预测值与真实值的平方差均值。
- 交叉熵损失（Cross-Entropy Loss）：用于分类问题，衡量预测概率分布与真实分布的差异。
- 对数损失（Log Loss）：二分类问题的交叉熵损失。
- Hinge Loss：用于支持向量机（SVM），适用于分类问题。
公式：
- MSE：( \text{MSE} = \frac{1}{n} \sum_{i=1}^{n} (y_i - \hat{y}_i)^2 )
- 交叉熵损失：( \text{Cross-Entropy} = -\sum_{i=1}^{n} y_i \log(\hat{y}_i) )
混淆矩阵（Confusion Matrix）
定义：混淆矩阵用于分类问题，展示模型预测结果与真实标签的对比。
结构：
- 真正例（True Positive, TP）：正确预测为正类。
- 假正例（False Positive, FP）：错误预测为正类。
- 真反例（True Negative, TN）：正确预测为负类。
- 假反例（False Negative, FN）：错误预测为负类。
作用：
- 性能评估：计算准确率、召回率、F1分数等指标。
- 错误分析：识别模型在哪些类别上表现不佳。
常见指标：
- 准确率（Accuracy）：( \frac{TP + TN}{TP + FP + TN + FN} )
- 精确率（Precision）：( \frac{TP}{TP + FP} )
- 召回率（Recall）：( \frac{TP}{TP + FN} )
- F1分数（F1 Score）：( 2 \times \frac{\text{Precision} \times \text{Recall}}{\text{Precision} + \text{Recall}} )
总结
- 损失函数：衡量预测误差，用于模型优化。
- 混淆矩阵：评估分类模型性能，提供详细预测结果分析。
两者结合使用，可以全面评估和优化模型。
过拟合（Overfitting）
定义：模型在训练集上表现很好，但在测试集或新数据上表现较差，通常是因为模型过于复杂，捕捉了训练数据中的噪声。
表现：
- 训练集误差低，测试集误差高。
- 模型对训练数据过于敏感。
原因：
- 模型复杂度过高。
- 训练数据不足。
- 训练时间过长。
调整方法：
- 简化模型：
- 减少参数数量。
- 使用正则化（如L1、L2正则化）。
- 增加数据：
- 数据增强。
- 收集更多数据。
- 早停（Early Stopping）：
- 在验证集误差最小时停止训练。
- 交叉验证：
- 使用交叉验证评估模型性能。
- Dropout：
- 在神经网络中随机丢弃部分神经元。
欠拟合（Underfitting）
定义：模型在训练集和测试集上表现都不佳，通常是因为模型过于简单，无法捕捉数据中的复杂模式。
表现：
- 训练集和测试集误差都高。
- 模型对数据拟合不足。
原因：
- 模型复杂度过低。
- 特征选择不当。
- 训练时间不足。
调整方法：
- 增加模型复杂度：
- 增加参数数量。
- 使用更复杂的模型（如深层神经网络）。
- 特征工程：
- 添加更多特征。
- 使用特征选择方法。
- 增加训练时间：
- 增加训练轮数（epochs）。
- 调整学习率：
- 使用更小的学习率，使模型更细致地学习数据。
- 集成方法：
- 使用集成学习（如随机森林、梯度提升）。
总结
- 过拟合：模型过于复杂，捕捉了噪声，表现为训练集误差低，测试集误差高。
- 欠拟合：模型过于简单，无法捕捉数据模式，表现为训练集和测试集误差都高。
调整参数：
- 过拟合：简化模型、增加数据、使用正则化、早停、Dropout。
- 欠拟合：增加模型复杂度、特征工程、增加训练时间、调整学习率、使用集成方法。
通过合理调整参数和方法，可以有效避免过拟合和欠拟合，提升模型性能。
