Camera Driver - 全网最详细Nvidia Camera Kernel Driver V2.0详解

原创已于 2025-07-23 10:53:17 修改 · 598 阅读

29 ·

CC 4.0 BY-SA版权

文章标签：

#Nvidia #Jetson Orin #MIPI Sensor

于 2025-06-19 19:27:09 首次发布

需要做哪些工作

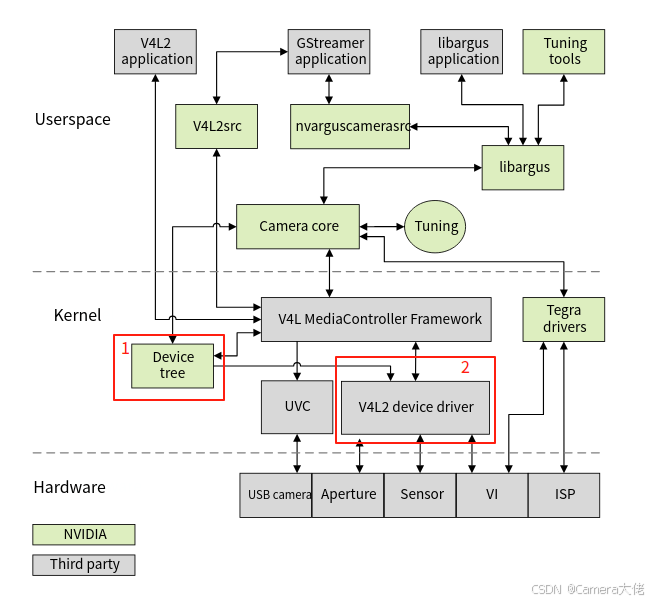

要实现一个新的MIPI Sensor的驱动,我们需要实现如下图中红框的两个部分:
1 - DTS
2 - V4L2 device driver

如何做

我们依旧以官方文档中的imx185为例, 主要是如下2个文件的实现:

source/nvidia-oot/drivers/media/i2c/nv_imx185.c
source/nvidia-oot/drivers/media/i2c/imx185_mode_tbls.h

|-   function  list
||     imx185_get_frame_length_regs
||     imx185_get_coarse_time_regs_shs1
||     imx185_get_coarse_time_regs_shs2
||     imx185_get_gain_reg
||     imx185_read_reg
||     imx185_write_reg
||     imx185_write_table
||     imx185_set_group_hold
||     imx185_set_gain
||     imx185_set_coarse_time
||     imx185_set_coarse_time_hdr
||     imx185_set_frame_rate
||     imx185_set_exposure
||     imx185_fill_string_ctrl
||     imx185_power_on
||     imx185_power_off
||     imx185_power_get
||     imx185_power_put
||     imx185_parse_dt
||     imx185_set_mode
||     imx185_start_streaming
||     imx185_stop_streaming
||     imx185_fuse_id_setup
||     imx185_board_setup
||     imx185_open
||     imx185_probe
||     imx185_remove

实现通用操作函数集

这些函数是对sensor的最基本控制，必须要实现

700 static struct camera_common_sensor_ops imx185_common_ops = {
701     .numfrmfmts = ARRAY_SIZE(imx185_frmfmt),
702     .frmfmt_table = imx185_frmfmt,
703     .power_on = imx185_power_on,
704     .power_off = imx185_power_off,
705     .write_reg = imx185_write_reg,
706     .read_reg = imx185_read_reg,
707     .parse_dt = imx185_parse_dt,
708     .power_get = imx185_power_get,
709     .power_put = imx185_power_put,
710     .set_mode = imx185_set_mode,
711     .start_streaming = imx185_start_streaming,
712     .stop_streaming = imx185_stop_streaming,
713 };

实现曝光控制函数集

Jetson V4L2 相机框架目前支持的自定义 V4L2 ctrl

财产	价值
TEGRA_CAMERA_CID_GAIN	传感器增益，64 位 Q 格式值。该值为n ，比例为 1: n。例如，值 3 表示比例为 1:3，即产生 3 倍放大。属性值对（仅限版本 2.0）`gain_factor`中描述的属性控制 Q 格式和控件的范围。有关详细信息，请参阅增益控制。
TEGRA_CAMERA_CID_FRAME_RATE	帧速率，以帧/秒为单位。
TEGRA_CAMERA_CID_EXPOSURE	曝光时间，以秒为单位。更多信息，请参阅曝光控制。
TEGRA_CAMERA_CID_EXPOSURE_SHORT	可选。曝光时间（以秒为单位）。用于 HDR 传感器的短曝光帧。更多信息，请参阅曝光控制。
TEGRA_CAMERA_CID_HDR_ENABLE	可选。布尔值；指示传感器是在 HDR 传感器模式下运行 (true) 还是在正常传感器模式下运行 (false)。
TEGRA_CAMERA_CID_EEPROM_DATA	读取模块的 EEPROM 数据。
TEGRA_CAMERA_CID_OTP_DATA	可选。读取模块的一次性可编程 (OTP) 内存数据。
TEGRA_CAMERA_CID_FUSE_ID	可选。读取传感器chip ID。
TEGRA_CAMERA_CID_GROUP_HOLD	布尔值。用于控制支持此功能的传感器的传感器组保持（寄存器保持）。由 Jetson V4L2 相机框架提供。
TEGRA_CAMERA_CID_SENSOR_MODE_ID	可选。强制 Jetson V4L2 相机框架使用特定的传感器模式，绕过其默认模式选择逻辑。值是从零开始的索引，即传感器设备树`.dtsi` 文件中指定的传感器模式索引。
TEGRA_CAMERA_CID_VI_BYPASS_MODE	布尔值。设置为 true 可绕过内核驱动程序中的 VI 设置。使用相机核心库时，默认值为 true。由 NVIDIA V4L2 媒体控制器框架内核驱动程序提供。
TEGRA_CAMERA_CID_OVERRIDE_ENABLE	覆盖默认传感器模式表中的增益和曝光设置。由 NVIDIA V4L2 媒体控制器框架内核驱动程序提供。

imx185实现的ctrl list

 59 static const u32 ctrl_cid_list[] = {
 60     TEGRA_CAMERA_CID_GAIN,
 61     TEGRA_CAMERA_CID_EXPOSURE,
 62     TEGRA_CAMERA_CID_FRAME_RATE,
 63     TEGRA_CAMERA_CID_FUSE_ID,
 64     TEGRA_CAMERA_CID_HDR_EN,
 65     TEGRA_CAMERA_CID_SENSOR_MODE_ID,
 66 };
 67

绑定注册V4L2 Ctrl对应的函数

464 static struct tegracam_ctrl_ops imx185_ctrl_ops = {
465     .numctrls = ARRAY_SIZE(ctrl_cid_list),
466     .ctrl_cid_list = ctrl_cid_list,
467     .string_ctrl_size = {0, IMX185_FUSE_ID_STR_SIZE},
468     .set_gain = imx185_set_gain,
469     .set_exposure = imx185_set_exposure,
470     .set_frame_rate = imx185_set_frame_rate,
471     .set_group_hold = imx185_set_group_hold,
472     .fill_string_ctrl = imx185_fill_string_ctrl,
473 };

描述Sensor的结构体

 68 struct imx185 {
 69     struct i2c_client   *i2c_client;
 70     struct v4l2_subdev  *subdev;
 71     u8 fuse_id[IMX185_FUSE_ID_SIZE];
 72     u32             frame_length;
 73     s64 last_wdr_et_val;
 74     struct camera_common_data   *s_data;
 75     struct tegracam_device      *tc_dev;
 76 };

属性	值
i2c_client	`i2c_client句柄`，用于访问传感器 I2C 客户端实例。
subdev	V4L2 子设备的句柄，用于执行子设备操作（ops）。
fuse_id	在此字符数组中保存传感器的chip ID 信息。
frame_length	保留先前的值`frame_length`。
last_wdr_et_val	保留 WDR 模式的先前曝光时间。
s_data	指向 struct 的指针`camera_common_data`，该结构体保存了所有传感器驱动程序使用的信息。 `camera_common.h`详情请参阅。
tc_dev	指向 struct `tegracam_device`，Jetson V4L2 相机框架使用它来控制相机设备。`tegracam_core.h`详情请参阅。

probe() 关键调用栈

nv_imx185_probe()

→ devm_kzalloc() //创建主结构体 imx185和tegracam_device。
初始化操作函数集，包括camera_common_sensor_ops, v4l2_subdev_internal_ops, tegracam_ctrl_ops。
→ tegracam_device_register() //注册tegracam设备，解析dts，获取power 属性，解析port属性，解析use_sensor_mode_id，解析i2c属性，注册debugfs，获取sensor_mode，signal_props，image_props，获取sensor尺寸格式，mclk，把tc_dev添加到已注册设备链表。
→ imx185_board_setup //() 初始化外设资源，设置mclk，上下电sensor，读取chip id。
→ tegracam_v4l2subdev_register() //V4L2 框架注册subdev，sd初始化, i2c client初始化, 异步注册v4l2 subdev, media entity初始化。

模式列表

模式表可以引用数千个寄存器。这会增加传感器开始流式传输之前的延迟，延迟时间相当于对所有寄存器进行编程所需的时间。在极端情况下，接收引擎可能会在传感器输出第一帧之前超时。

有几种可能的方法可以纠正这个问题：

减少模式表中引用的寄存器数量。您或许可以从传感器供应商处获取较小的模式表。大多数寄存器通常设置为默认值，无需更新。
将寄存器按小组排列，并设置连续的寄存器地址。NVIDIA 内核驱动程序支持regmap()批量写入多达 16 个连续寄存器，这可以减少 I2C/SPI 事务的数量。请咨询传感器供应商，确保执行此操作不会影响传感器的运行。
请求捕获引擎延长延迟时间，以防止超时。您可以将设备树属性添加set_mode_delay_ms到传感器.dtsi文件，以延长第一帧的等待时间。

具体书写格式照葫芦画瓢即可，每种mode的寄存器值从sensor 厂商FAE处获取。

  26 static imx185_reg imx185_start[] = {
  27     {0x3000, 0x00 },
  28     {IMX185_TABLE_WAIT_MS, IMX185_WAIT_MS_START},
  29     {0x3002, 0x00},
  30     {0x3049, 0x02},
  31     {IMX185_TABLE_WAIT_MS, IMX185_WAIT_MS_STREAM},
  32     { IMX185_TABLE_END, 0x00 }
  33 };
  34
  35 static imx185_reg imx185_stop[] = {
  36     {0x3000, 0x01 },
  37     {IMX185_TABLE_WAIT_MS, IMX185_WAIT_MS_STOP},
  38     {IMX185_TABLE_END, 0x00 }
  39 };
  40
  41 static imx185_reg tp_colorbars[] = {
  42     {0x300A, 0x00},/*BLC for PG*/
  43     {0x300E, 0x00},
  44     {0x3089, 0x00},
  45     {0x308C, 0x13},
  46     /*
  47      * bit 0: PG mode enable
  48      * bit 1: Back Ground Transient:
  49      * bit [4-7]: PG mode setting, Set at 0h to Fh, suggest 1 or 5
  50      * raw12 max output FFEh
  51      */
  52     {IMX185_TABLE_WAIT_MS, IMX185_WAIT_MS_STOP},
  53     {IMX185_TABLE_END, 0x00}
  54 };
.
.
.
 954 enum {
 955     IMX185_MODE_1920X1080_CROP_30FPS,
 956     IMX185_MODE_1920X1080_CROP_10BIT_30FPS,
 957     IMX185_MODE_1920X1080_CROP_60FPS,
 958     IMX185_MODE_1920X1080_CROP_10BIT_60FPS,
 959     IMX185_MODE_1920X1080_CROP_HDR_30FPS,
 960     IMX185_MODE_START_STREAM,
 961     IMX185_MODE_STOP_STREAM,
 962     IMX185_MODE_TEST_PATTERN
 963 };
 964
 965 static imx185_reg *mode_table[] = {
 966     [IMX185_MODE_1920X1080_CROP_30FPS] = imx185_1920x1080_crop_30fps,
 967     [IMX185_MODE_1920X1080_CROP_10BIT_30FPS] =
 968         imx185_1920x1080_crop_10bit_30fps,
 969     [IMX185_MODE_1920X1080_CROP_60FPS] = imx185_1920x1080_crop_60fps,
 970     [IMX185_MODE_1920X1080_CROP_10BIT_60FPS] =
 971         imx185_1920x1080_crop_10bit_60fps,
 972     [IMX185_MODE_1920X1080_CROP_HDR_30FPS] =
 973         imx185_1920x1080_hdr_crop_30fps,
 974     [IMX185_MODE_START_STREAM] = imx185_start,
 975     [IMX185_MODE_STOP_STREAM] = imx185_stop,
 976     [IMX185_MODE_TEST_PATTERN] = tp_colorbars,
 977 };
 987 /*
 988  * WARNING: frmfmt ordering need to match mode definition in
 989  * device tree!
 990  */
 991 static const struct camera_common_frmfmt imx185_frmfmt[] = {
 992     {{1920, 1080}, imx185_30fps, 1, 0,
 993             IMX185_MODE_1920X1080_CROP_30FPS},
 994     {{1920, 1080}, imx185_30fps, 1, 0,
 995             IMX185_MODE_1920X1080_CROP_10BIT_30FPS},
 996     {{1920, 1080}, imx185_60fps, 1, 0,
 997             IMX185_MODE_1920X1080_CROP_60FPS},
 998     {{1920, 1080}, imx185_60fps, 1, 0,
 999             IMX185_MODE_1920X1080_CROP_10BIT_60FPS},
1000     {{1920, 1080}, imx185_30fps, 1, 1,
1001             IMX185_MODE_1920X1080_CROP_HDR_30FPS},
1002     /* Add modes with no device tree support after below */
1003 };
