配置IPv4静态路由与NQA联动示例

组网图形

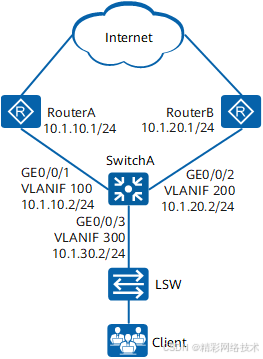

图1 配置IPv4静态路由与NQA联动组网图

IPv4静态路由与NQA联动简介

网络质量分析NQA（Network Quality Analysis）是一种实时的网络性能探测和统计技术，可以对响应时间、网络抖动、丢包率等网络信息进行统计。NQA能够实时监视网络QoS，在网络发生故障时进行有效的故障诊断和定位。

当网络比较简单，或者交换机不能通过动态路由协议建立到达目的网络的路由时，可以配置静态路由。但是，与动态路由协议不同，静态路由自身没有检测机制，当网络发生故障时，静态路由无法感知，需要由管理员介入，这样无法保证及时进行链路切换，可能造成业务较长时间中断。

部署IPv4静态路由与BFD联动的方案可以适应链路的变化情况，但是IPv4静态路由与BFD联动要求链路两端的设备都支持BFD功能。如果链路两端有设备不支持BFD功能，可以配置IPv4静态路由与NQA联动，当NQA测试例检测到链路故障后，会把与其绑定的静态路由从IP路由表删除，使业务流量切换到无链路故障的路由，避免业务的长时间中断。

组网需求

如图1所示，某公司网络在SwitchA上通过配置两条静态缺省路由连接到两个出口路由器RouterA和RouterB，实现负载分担。公司希望实现为静态缺省路由部署检测机制，使其能够感知到链路故障，保证在链路出现故障时能及时进行链路切换，避免造成业务较长时间中断。

请确保该场景下互联接口的STP处于未使能状态。因为在使能STP的环形网络中，如果用交换机的VLANIF接口构建三层网络，会导致某个端口被阻塞，从而导致三层业务不能正常运行。

配置思路

1. 创建VLAN并配置各接口所属VLAN，配置各VLANIF接口的IP地址，实现相邻设备网络互通。

创建ICMP类型的NQA测试例，用来检测链路故障。

在NQA测试例客户端SwitchA与被测试设备RouterA和RouterB之间建立ICMP类型的NQA测试例，检测链路是否正常。

配置静态缺省路由，并绑定NQA测试例。

在SwitchA上配置到RouterA和RouterB的静态缺省路由并绑定NQA测试例，当NQA测试例检测到链路故障时，实现链路切换。

操作步骤

1. 配置SwitchA各接口所属的VLAN

<HUAWEI> system-view

[HUAWEI] sysname SwitchA

[SwitchA] vlan batch 100 200 300

[SwitchA] interface gigabitethernet 0/0/1

[SwitchA-GigabitEthernet0/0/1] port link-type trunk

[SwitchA-GigabitEthernet0/0/1] port trunk allow-pass vlan 100

[SwitchA-GigabitEthernet0/0/1] quit

[SwitchA] interface gigabitethernet 0/0/2

[SwitchA-GigabitEthernet0/0/2] port link-type trunk

[SwitchA-GigabitEthernet0/0/2] port trunk allow-pass vlan 200

[SwitchA-GigabitEthernet0/0/2] quit

[SwitchA] interface gigabitethernet 0/0/3

[SwitchA-GigabitEthernet0/0/3] port link-type trunk

[SwitchA-GigabitEthernet0/0/3] port trunk allow-pass vlan 300

[SwitchA-GigabitEthernet0/0/3] quit

1. 配置SwitchA各VLANIF接口的IP地址

[SwitchA] interface vlanif 100

[SwitchA-Vlanif100] ip address 10.1.10.2 24

[SwitchA-Vlanif100] quit

[SwitchA] interface vlanif 200

[SwitchA-Vlanif200] ip address 10.1.20.2 24

[SwitchA-Vlanif200] quit

[SwitchA] interface vlanif 300

[SwitchA-Vlanif300] ip address 10.1.30.2 24

[SwitchA-Vlanif300] quit

1. 在SwitchA上配置NQA测试例

[SwitchA] nqa test-instance user test1
