配置Super VLAN示例

组网图形

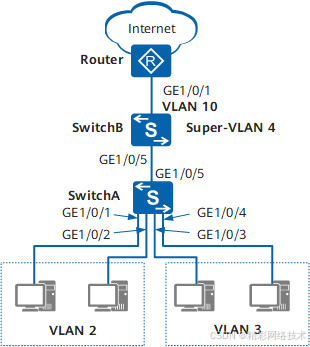

图1 配置Super VLAN组网图

Super VLAN简介

Super VLAN（即VLAN聚合）的主要功能就是节约IP地址，隔离广播风暴，控制端口二层互访。Super VLAN下关联多个Sub VLAN，Sub VLAN之间二层隔离。所有Sub VLAN共用Super VLAN的VLANIF接口IP地址与外网通信，并且可以通过Super VLAN的VLANIF接口三层互通，从而节约IP地址。

Super VLAN适用于用户多，VLAN多，大量VLAN的IP地址在同一个网段，但是又要实现不同VLAN之间二层隔离的场景。VLAN之间如果有互访的需求，可以对Super VLAN开启ARP代理。常见的场景有宾馆酒店，小区宽带接入等。一个房间或者一户人家一个VLAN，彼此隔离，但是IP地址有限，无法给数量庞大的VLAN每个分一个网段IP，只能共用一个IP地址段。例如，VLAN 10的IP地址段是10.10.10.0/24，一户人家可能就使用了1个或2个IP，剩余200多个IP地址浪费了。Super VLAN可以使VLAN11-100共享10.10.10.0/24网段，节约了IP地址。

与MUX VLAN隔离功能相比，Super VLAN属于三层功能，需要三层交换机支持。MUX VLAN属于二层交换机功能。Super VLAN的配置较为简单，MUX VLAN配置较为复杂，但对用户间的访问控制灵活性不如MUX VLAN，Super VLAN内需要查询部分暂时离线的用户时，网关需要在每个子VLAN内广播发送报文，可能较大的消耗设备CPU资源。

配置注意事项

• VLAN 1不能配置为Super VLAN。
• 配置某VLAN为Super VLAN后，该VLAN类型改变为super，不允许任何物理接口加入该VLAN。

本举例中产品的默认适用版本请参见“案例适用的产品和版本说明”中的表1。

组网需求

某公司拥有多个部门且位于同一网段，为了提升业务安全性，将不同部门的用户划分到不同VLAN中，如图1所示，VLAN 2和VLAN 3属于不同部门。各部门均有访问Internet需求，同时由于业务需要，不同部门间的用户需要互通。

配置思路

可以在SwitchB上部署VLAN聚合，将不同部门的VLAN聚合到Super-VLAN中，这样不同部门的用户可通过Super-VLAN访问Internet。同时，为使部门间用户互通，在Super-VLAN上部署Proxy ARP功能。采用如下思路配置Super-VLAN功能：

1. 在SwitchA和SwitchB上配置VLAN和接口，将不同部门用户划分到不同VLAN中，并透传各VLAN到SwitchB。
2. 在SwitchB上配置Super-VLAN及其对应的VLANIF接口、上行路由，使不同部门的用户能够访问Internet。
3. 在SwitchB上启用Super-VLAN的Proxy ARP功能，使不同部门的用户间三层互通。

操作步骤

1. 配置SwitchA

# 将接口GE1/0/1、GE1/0/2、GE1/0/3和GE1/0/4加入对应的VLAN。

<HUAWEI> system-view

[HUAWEI] sysname SwitchA

[SwitchA] vlan batch 2 to 3

[SwitchA] interface gigabitethernet 1/0/1

[SwitchA-GigabitEthernet1/0/1] port link-type access   //和接入设备相连的接口类型设置为access

[SwitchA-GigabitEthernet1/0/1] <
