Super vlan配置

Super vlan

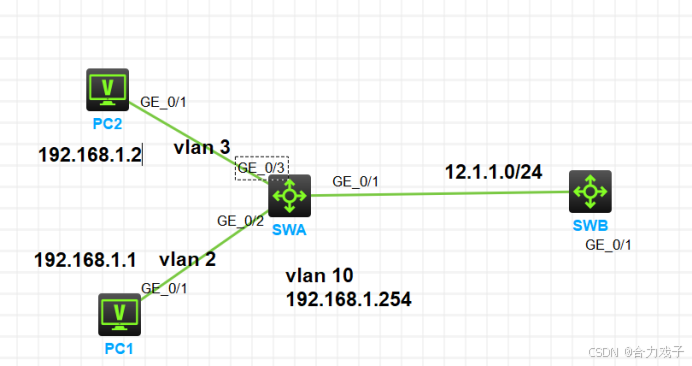

拓扑

实验要求

1、按照如图配置ip地址，设备名

2、PC2在vlan3，PC1在vlan2，sub vlan为2、3，super vlan为vlan 10

3、SWA和SW2建立三层连接（两种方式）

思路

①SW1创建主、从vlan

②进入主vlan视图，将自己设置为主vlan并指明从vlan（主要步骤）

③将连接主机的端口设置为access

④进入虚拟主vlan视图配置网关

相比private vlan技术，多了一个本地网关

实验配置

一、SWA创建vlan 2、vlan 3，将对应接口加入vlan中

[H3C]vlan 2 3

[H3C]vlan 2

[H3C-vlan2]port g1/0/2

[H3C-vlan2]vlan 3

[H3C-vlan3]port g1/0/3

二、创建vlan 10，将vlan 10设置为super vlan并指明vlan2、vlan3为sub

[H3C-vlan3]vlan 10

[H3C-vlan10]supervlan

[H3C-vlan10]subvlan 2 3

三、进入vlan-if 10接口，配置网关ip地址

[H3C]int Vlan-interface 10

[H3C-Vlan-interface10]ip a 192.168.1.254 24

四、将SWA和SWB之间的端口改为路由模式配置ip地址实现互通

[SWA]int g1/0/1

[SWA-GigabitEthernet1/0/1]port link-mode route

[SWA-GigabitEthernet1/0/1]ip a 12.1.1.1 24

[SWB]int g1/0/1

[SWB-GigabitEthernet1/0/1]port link-mode route

[SWB-GigabitEthernet1/0/1]ip a 12.1.1.2 24

方式二、undo掉配置四，配置vlan-if接口实现互通

[SWA]v 20

[SWA-vlan20]port g1/0/1

[SWA-vlan20]int vlan 20

[SWA-Vlan-interface20]ip a 12.1.1.1 24

[SWB]v 20

[SWB-vlan20]port g1/0/1

[SWB-vlan20]int vlan 20

[SWB-Vlan-interface20]ip a 12.1.1.2 24

由于虚拟原因无法实现互通
