配置MSTP多进程示例

使用MSTP多进程功能后，设备的二层端口资源被多个MSTP进程分割管理，每个MSTP进程上都运行标准的MSTP，实现各个环上的生成树协议进行独立计算，互不影响。

组网需求

在网络汇聚层，UPE形成环路运行二层业务并使能MSTP，这些UPE设备属于同一个MSTP域，通过多实例实现了不同VLAN的流量负载分担。但是，UPE分别与接入层的环路相连，且接入层的环路中运行STP/RSTP，各个环路要求相互独立，不希望计算在同一个生成树中，拓扑变化不能影响对方。

如图1所示，UPE1～UPE4组成汇聚层环路运行二层业务并使能MSTP，UPE设备属于同一个MSTP域，域名为RG1。在域RG1内，UPE4为CIST域根，且UPE4为MSTI1的域根。UPE3为MSTI2的域根。整个MSTP域内实现基于VLAN的负载分担。UPE1和UPE2分别与接入层的两个环路相连，各个环路要求相互独立。

此外，UPE1和UPE2需要对TC（Topology Change，拓扑变化）类型BPDU报文进行抑制，以达到对设备进行保护的目的。

在MSTP多进程示例的环中，建议端口阻塞不要配置在与根保护端口直连的链路上。

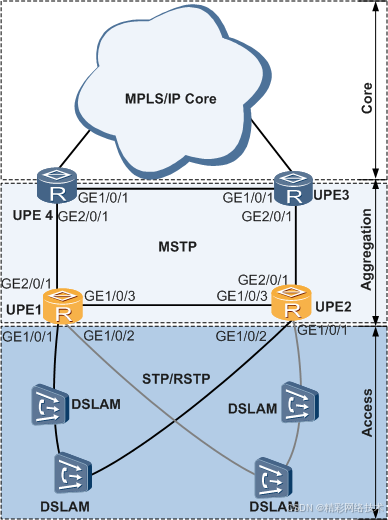

图1 配置MSTP多进程组网图

配置思路

采用如下的思路配置MSTP多进程：

配置MSTP基本功能，实现对环路的破除与预防，包括：

配置汇聚层UPE设备到一个域，并创建实例，实现流量的负载分担。

配置域根。

配置MSTP多进程，实现对端口的分割管理，包括：

创建MSTP多进程，包括在设备上创建多进程并将端口加入到相应的进程。

配置共享链路。

配置其他功能，实现对设备或链路的保护，包括：

配置优先级和根保护。

配置TC通告和TC保护功能。

配置设备的二层转发功能。

数据准备

为完成此配置例，需准备如下的数据：

MSTP的域名RG1，实例1和实例2

UPE上的VLAN编号1～20

MSTP进程的ID

操作步骤

1. 配置MSTP基本功能

配置UPE1～UPE4加入MST域，域名为RG1

# 配置UPE1。

<HUAWEI> system-view

[HUAWEI] sysname UPE1

[UPE1] stp region-configuration

[UPE1-mst-region] region-name RG1

[UPE1-mst-region] instance 1 vlan 1 to 10

[UPE1-mst-region] instance 2 vlan 11 to 20

[UPE1-mst-region] active region-configuration

[UPE1-mst-region] quit

# 配置UPE2。

<HUAWEI> system-view

[HUAWEI] sysname UPE2

[UPE2] stp region-configuration

[UPE2-mst-region] region-name RG1

[UPE2-mst-region] instance 1 vlan 1 to 10

[UPE2-mst-region] instance 2 vlan 11 to 20

[UPE2-mst-region] active region-configuration

[UPE2-mst-region] quit

# 配置UPE3。

<HUAWEI> system-view

[HUAWEI] sysname UPE3

[UPE3] stp region-configuration

[UPE3-mst-region] region-name RG1

[UPE3-mst-region] instance 1 vlan 1 to 10

[UPE3-mst-region] instance 2 vlan 11 to 20

[UPE3-mst-region] active region-configuration

[UPE3-mst-region] quit

# 配置UPE4。

<HUAWEI> system-view

[HUAWEI] sysname UPE4

[UPE4] stp region-configuration

[UPE4-mst-region] region-name RG1

[UPE4-mst-region] instance 1 vlan 1 to 10

[UPE4-mst-region] instance 2 vlan 11 to 20

[UPE4-mst-region] active region-configuration

[UPE4-mst-region] quit

配置CIST总根和MSTI域根

# 配置UPE4在MSTI0和MSTI1中的优先级为0，保证UPE4作为CIST的总根和RG1中MSTI1的域根。

[UPE4] stp instance 0 priority 0

[UPE4] stp instance 1 priority 0

# 配置UPE3在MSTI2中的优先级为0，保证UPE3作为RG1中MSTI2的域根。

[UPE3] stp instance 2 priority 0

启动MSTP

# 配置UPE1。

[UPE1] stp enable

# 配置UPE2。

[UPE2] stp enable

# 配置UPE3。

[UPE3] stp enable

# 配置UPE4。

[UPE4] stp enable

1. 配置MSTP多进程

在设备上创建多进程并将端口加入到相应的进程

# 配置UPE1。

[UPE1] stp process 1

[UPE1-stp-process-1] stp enable

[UPE1-stp-process-1] quit

[UPE1] stp process 2

[UPE1-stp-process-2] stp enable

[UPE1-stp-process-2] quit

# 配置UPE2。

[UPE2] stp process 1

[UPE2-stp-process-1] stp enable

[UPE2-stp-process-1] quit

[UPE2] stp process 2

[UPE2-stp-process-2] stp enable

[UPE2-stp-process-2] quit

# 配置UPE1的端口GE1/0/1和GE1/0/2加入进程。

[UPE1] interface gigabitethernet 1/0/1

[UPE1-GigabitEthernet1/0/1] undo shutdown

[UPE1-GigabitEthernet1/0/1] portswitch

[UPE1-GigabitEthernet1/0/1] stp binding process 1

[UPE1-GigabitEthernet1/0/1] quit

[UPE1] interface gigabitethernet 1/0/2

[UPE1-GigabitEthernet1/0/2] undo shutdown

[UPE1-GigabitEthernet1/0/2] portswitch

[UPE1-GigabitEthernet1/0/2
