配置VLAN相关知识以及VLAN和Trunk实验

一.配置VLAN

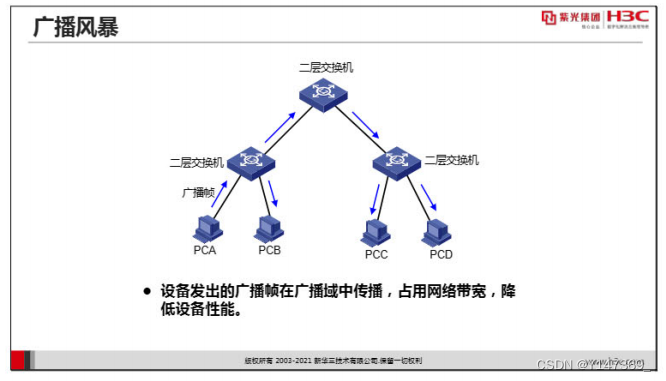

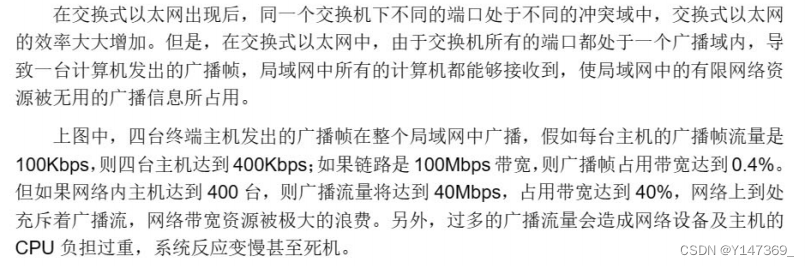

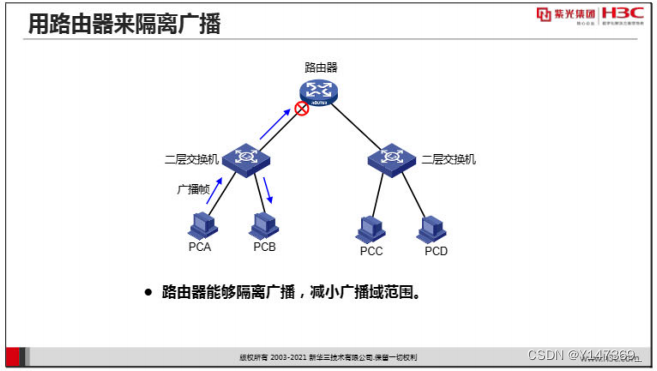

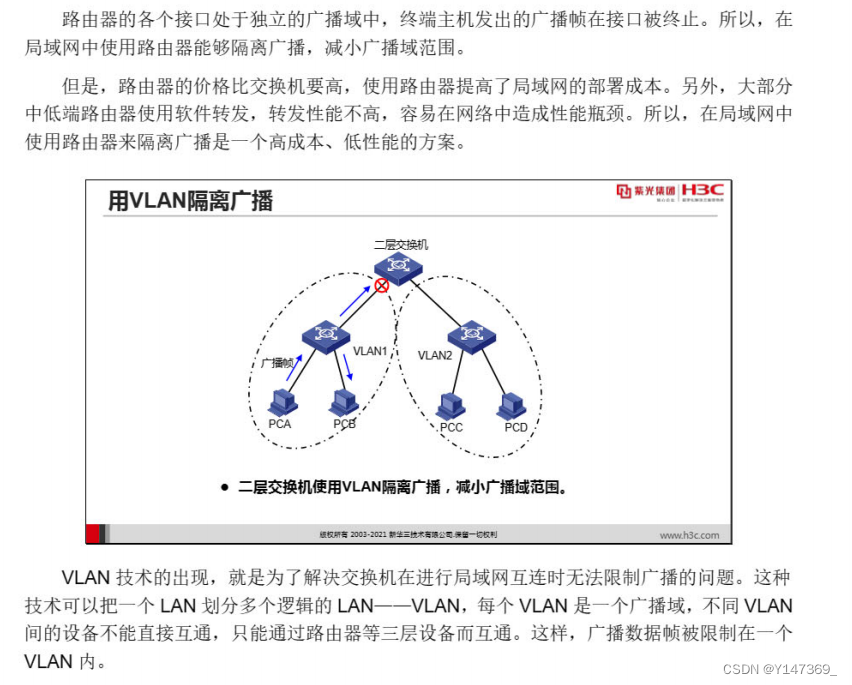

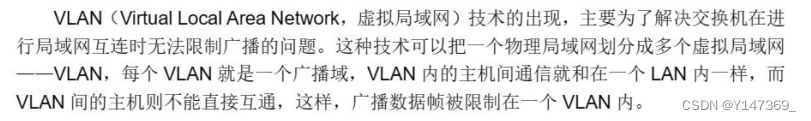

1. VLAN的技术简介

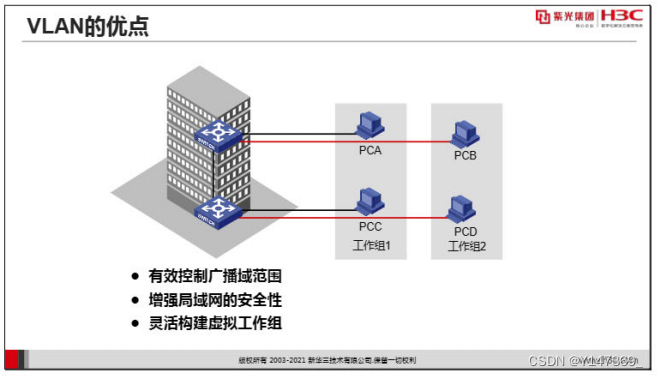

2. vlan的优点

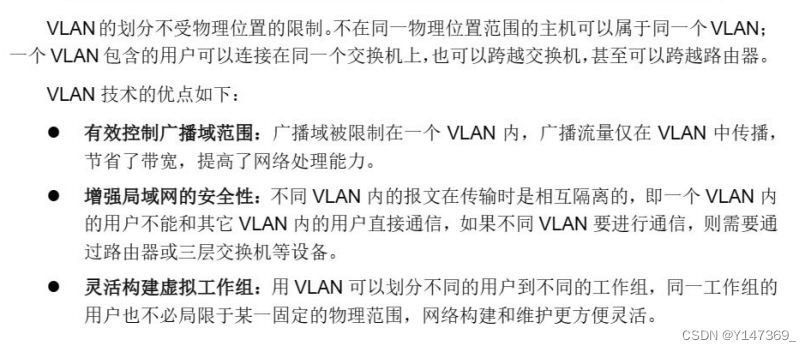

• VLAN 的划分不受物理位置的限制。不在同一物理位置范围的主机可以属于同一个 VLAN ;一个 VLAN 包含的用户可以连接在同一个交换机上，也可以跨越交换机，甚至可以跨越路由器。 VLAN 技术的优点如下：
  ●有效控制广播域范围：广播域被限制在一个 VLAN 内，广播流量仅在 VLAN 中传播，节省了带宽，提高了网络处理能力。
  .增强局域网的安全性：不同 VLAN 内的报文在传输时是相互隔离的，即一个 VLAN 内的用户不能和其它 VLAN 内的用户直接通信，如果不同 VLAN 要进行通信，则需要通过路由器或三层交换机等设备。
  VLAN 的划分不受物理位置的限制。不在同一物理位置范围的主机可以属于同一个 VLAN ;一个 VLAN 包含的用户可以连接在同一个交换机上，也可以跨越交换机，甚至可以跨越路由器。 VLAN 技术的优点如下：
  ●增强局域网的安全性：不同 VLAN 内的报文在传输时是相互隔离的，即一个 VLAN 内的用户不能和其它 VLAN 内的用户直接通信，如果不同 VLAN 要进行通信，则需要通过路由器或三层交换机等设备。
  ●灵活构建虚拟工作组：用 VLAN 可以划分不同的用户到不同的工作组，同一工作组的用户也不必局限于某一固定的物理范围，网络构建和维护更方便灵活，灵活构建虚拟工作组：用 VLAN 可以划分不同的用户到不同的工作组，同一工作组的用户也不必局限于某一固定的物理范围，网络构建和维护更方便灵活。

1. VLAN的类型

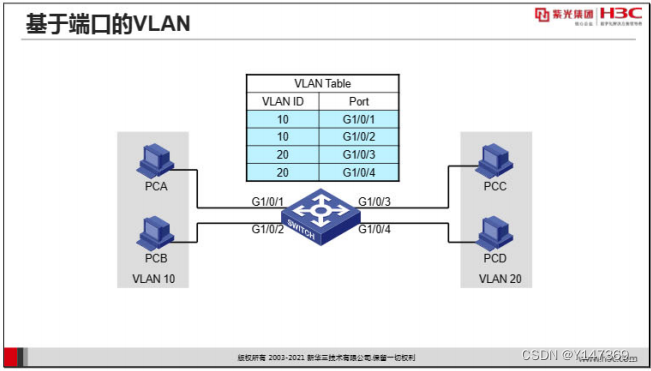

• 基于端口的 VLAN 是最简单、最有效的 VLAN 划分方法，它按照设备端口来定义 VLAN 成员。将指定端口加入到指定 VLAN 中之后，该端口就可以转发指定 VLAN 的数据帧。
  上图中，交换机端口G1/0/1和G1/0/2被划分到VLAN10中，端口G1/0/3和G1/0/4被划分到VLAN20中，则 PCA 和 PCB 处于VLAN10中，可以互通； PCC 和 PCD 处于VLAN20中，可以互通。但 PCA 和 PCC 处于不同 VLAN ，它们之间不能互通。
• 基于协议的 VLAN 是根据端口接收到的报文所属的协议（族）类型来给报文分配不同的
   VLAN ID 。可用来划分 VLAN 的协议族有 IP 、 IPX 。

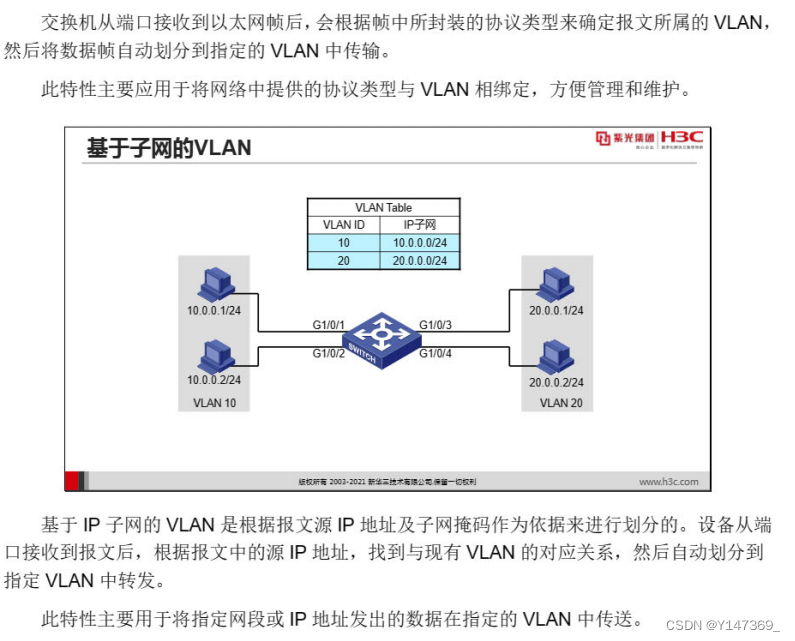

• 交换机从端口接收到以太网帧后，会根据帧中所封装的协议类型来确定报文所属的 V
