配置BGP动态对等体组示例

学习精彩网络技术老师：华为HCIA和HCIP数通eNSP实战视频课

学习精彩网络技术老师：华为、华三、锐捷、WLAN、IPv6等全套视频课程

配置BGP动态对等体组可以减少网络维护的工作量。

组网需求

BGP网络中，有时多个对等体经常发生变动，邻居的建立情况随之发生变动。如果采用普通配置对等体的方式，则需频繁地在本端进行增加或删除对等体的配置，维护工作量很大。此时可以配置BGP动态对等体功能，使BGP侦听指定网段的BGP连接请求并动态建立BGP对等体，同时将这些对等体加入到同一个动态对等体组中。这样当对等体发生变动时，无需在本端进行增加或删除BGP对等体的配置，减少网络维护的工作量。

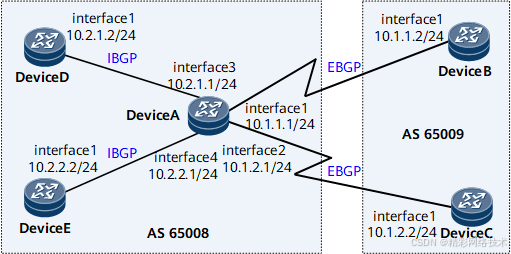

如图1所示，DeviceA、DeviceD和DeviceE处于AS65008，DeviceB和DeviceC处于AS65009。由于AS域中处于同一网段的设备较多，这时可以在DeviceA上配置动态对等体组。

图1 配置BGP动态对等体组组网图

本例中interface1，interface2，interface3，interface4分别代表GE0/1/1，GE0/1/2，GE0/1/3，GE0/1/4。

配置注意事项

无

配置思路

采用如下的思路配置BGP动态对等体组：

在DeviceA上配置IBGP动态对等体组，侦听10.2.0.0/16网段的BGP连接请求。

在DeviceA上配置EBGP动态对等体组，侦听10.1.0.0/16网段的BGP连接请求。

DeviceD、DeviceE上分别与DeviceA配置IBGP连接。

DeviceB、DeviceC上分别与DeviceA配置EBGP连接。

数据准备

为完成此配置例，需准备如下的数据：

DeviceA、DeviceD、DeviceE所在的AS号。

DeviceB、DeviceC所在的AS号。

操作步骤

1. 配置各接口的IP地址，请参见配置文件
2. 配置BGP动态对等体组

# 配置DeviceA的动态对等体组。

[~DeviceA] bgp 65008

[*DeviceA-bgp] bgp dynamic-session-limit 5

[*DeviceA-bgp] group a listen internal

[*DeviceA-bgp] peer a listen-net 10.2.0.0 16

[*DeviceA-bgp] group b listen external

[*DeviceA-bgp] peer b listen-as 65009

[*DeviceA-bgp] peer b listen-net 10.1.0.0 16

[*DeviceA-bgp] commit

[~DeviceA-bgp] quit

1. 配置IBGP连接

# 配置DeviceD。

[~DeviceD] bgp 65008

[*DeviceD-bgp] peer 10.2.1.1 as-number 65008

[*DeviceD-bgp] commit

[~DeviceD-bgp] quit

# 配置DeviceE。

[~DeviceE] bgp 65008
