数字下变频DDC

数字下变频DDC用于将AD采集的中频数字信号通过数字混频、NCO、滤波器下变频至基带。它由NCO、数字混频器、采样抽取和数字滤波组成,主要执行频率转换和低通滤波操作。NCO提供数字中频载波,混频后通过FIR低通滤波器限制信号带宽并抽取样点。该技术广泛应用于软件定义无线电系统,降低成本并提高处理效率。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

数字下变频DDC(Digital Down Converters ):数字混频器+数字本振+FIR低通滤波器

DDC的主要目的是经过数字混频将AD采集的中频(IF)数字信号频谱下变频到基带信号,然后完成抽取滤波恢复原始信号,数字下变频时采用数字信号技术来实现下变频的,它包含数字滤波、正交变换、采样、抽取等算法。主要的电路模块由四部分组成:数控振荡、数字混频、采样抽取、数字滤波。

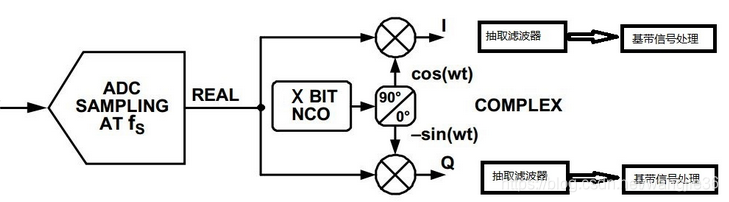

DDC主要由数字控制振荡器(NCO) 、混频器(mixer) 、滤波器(filter)等部分组成:DDC是将中频信号与数字控制振荡器产生的载波信号进行混频 ,再经过低通滤波器得到基带信号 ,实现了下变频功能.数字下变频的基本原理同模拟下变频一样, 就是把输入信号与本地振荡信号相乘, 将射频信号通过混频, 搬移到中频段, 再进行 ADC采样。DDC的核心是将中频A /D采样信号与 DDC中的数字控制振荡器 (NCO )产生的本地数字中频载波信号进行混频 ,将中频信号下变频到基带。

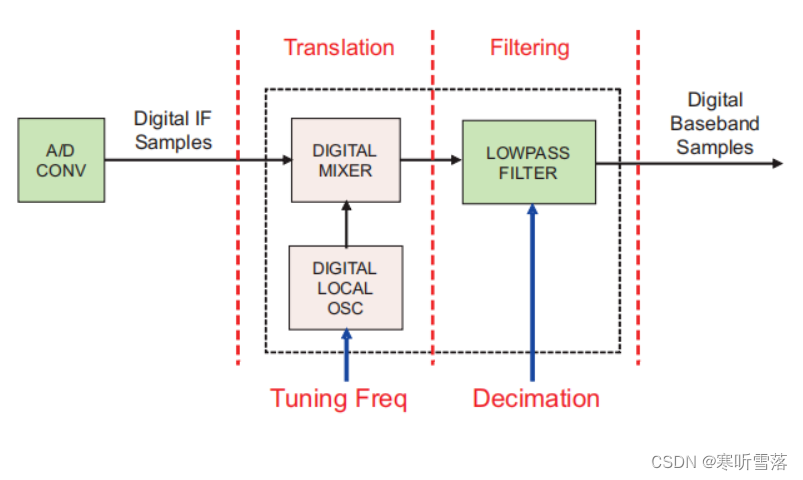

DDC执行了两个信号处理操作:

频率转换,其调谐由本振控制;低通滤波,其带宽由抽样设置所控制。

数字混频器和本振将数字中频样点向下转换至
