VITIS2021编译debian启动文件启动linaro系统

已于 2023-11-16 10:12:16 修改
阅读量3.5k 收藏 14
点赞数 2
CC 4.0 BY-SA版权
分类专栏： ZYNQ:FPGA_AXI_ARM 文章标签： linux fpga开发
于 2022-10-18 00:13:01 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/wangjie36/article/details/127379744
本文详细介绍了如何使用VITIS 2021编译ZYNQ MPSoC的fsbl引导uboot，并配置Linux系统。流程包括从vivado导入硬件到vitis，编译生成fsbl.elf和system_wrapper.bit文件，更新设备树，虚拟机中编译启动文件，最后进行SD卡分区和系统验证。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一，vivado到vitis流程

ZYNQ MPSoC芯片的特点是，需要fsbl来引导uboot。fsbl全称为First Stage Boot Loader，是用户可以接触到的最早的启动部分。我们使用 vitis 跑裸机代码的时候，fsbl 也发挥作用了，在程序运行前会打印 fsbl 的信息，引导裸机和引导系统都需要 fsbl 文件。

vitis会生成pmufw.elf和system_wrapper.bit这两个文件。pmufw.elf顾名思义就是pmu的管理程序，它负责了板级的电源管理。system_wrapper.bit文件则是PL端的配置文件，通过这个文件我们可以在linux启动时将vivado工程给一并配置至pl端，这样我们就能通过linux与PL端交互了。bit文件不仅会配置pl端，ps端也需要通过bit文件设置，要想让linux系统启动时配置好FPGA 端的逻辑，首先我们得先导出在vivado里设计好的硬件，然后用vitis把它汇编成机器可以识别的bit 文件，最后使用 linux下的工具包将其打包进BOOT.bin文件，也就是uboot。

二，vitis配置流程

1，从vivado2021导入PL端硬件到vitis。生成的硬件文件，以.xsa结尾

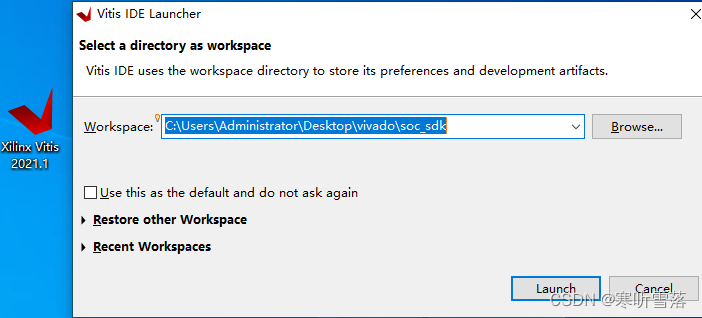

2，从桌面打开xilinx vitis 2021中填入路径
