常用的硬件接口简介

1，RS232/RS422/RS485

RS232是绝对电压，必须接地，因为电子的回路；RS422/RS485是相对电压，可以不用接地，最好还是接地；

<1>发送电平与接收电平的差仅为2V至3V左右，所以其共模抑制能力差，再加上双绞线上的分布电容，其传送距离最大为约15米，最高速率为20kb/s。RS-232是为点对点全双工（即只用一对收、发设备）通讯而设计，RS-232适合本地设备之间的通信。

（1） DCD 载波检测（2）RXD 接收数据（3）TXD 发送数据（4）DTR 数据终端准备好（5）GND信号地线

（6） DSR数据准备好（7）RTS 请求发送（8）CTS 清除发送（9） RI 振铃提示

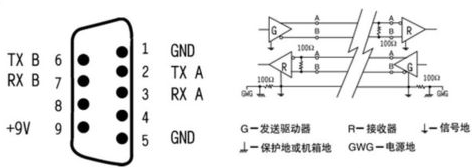

<2> RS-422的最大传输距离为1219米，最大传输速率为10Mb/s。其平衡双绞线的长度与传输速率成反比，在100kb/s速率以下，才可能达到最大传输距离。只在很短的距离下才能获得最高速率传输。一般100米长的双绞线上所能获得的最大传输速率仅为1Mb/s。

 <3>RS-485与RS-422的不同还在于其共模输出电压是不同
