ZYNQ petalinux将系统启动文件固化到EMMC

已于 2024-06-17 18:24:49 修改
阅读量1w 收藏 68
点赞数 4
分类专栏： ZYNQ:FPGA_AXI_ARM 文章标签： flask linux
于 2020-03-08 21:32:08 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/wangjie36/article/details/104740448
版权
本文档详细介绍了如何将ZYNQ Petalinux系统启动文件从SD卡转移到EMMC，并进行分区、格式化、同步系统以及配置启动方式。步骤包括Vivado硬件配置、Petalinux编译、EMMC分区、系统同步、文件烧录以及故障排查。同时，还提到了从QSPI+EMMC启动Linux的额外步骤和注意事项。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

先明确：/dev/mmcblk0p1是SD卡的FAT区，/dev/mmcblk0p2是SD卡的EXT4，

             /dev/mmcblk1是未进行分区的EMMC；一会下面会讲到要讲把EMMC分为 /dev/mmcblk1p1和 /dev/mmcblk1p2。

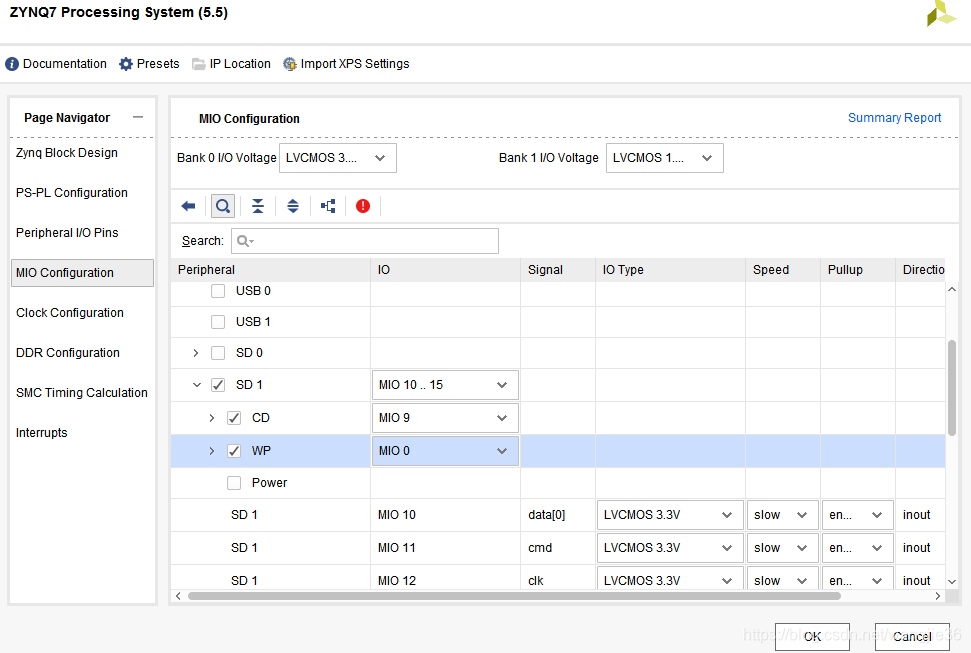

1,vivado硬件配置，要选择EMMC代表的SD1;

 2,编译petalinux：执行petalinux-config。

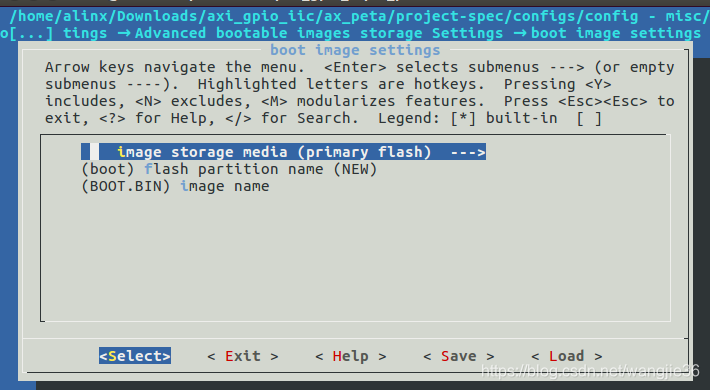

（1）选择Subsystem AUTO Hardware Setting

       -> Advanced bootable images storage settings

       ->boot image settings;

     选择primary flash，这里是将BOOT.bin设置为从qspi flash启动



（2）选择Subsyste
