51单片机之蜂鸣器

      蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。我们开发板上常用的蜂鸣器就是常常说的交流蜂鸣器或直流蜂鸣器（自激式蜂鸣器）。 直流蜂鸣器是给一定的驱动直流电压就会响。而交流蜂鸣器是需要给蜂鸣器一个脉冲才会响。常见的有PWM波控制蜂鸣器的频率。脉冲就是高低电平的切换，如下图：一个方波脉冲





我们用单片机的IO口实现一种这样高低电平的方波，驱动蜂鸣器发音。我们板子上配的就是交流蜂鸣器。

     接下来我们看一下蜂鸣器的硬件电路：

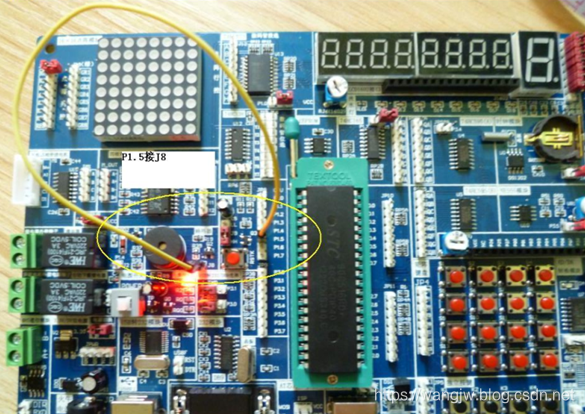

蜂鸣器通过三极管驱动。我们利用杜邦线将蜂鸣器的一端J8连接到板子上P1.5管脚上。



 示例程序:

   #include "reg52.h"
   #include "intrins.h"


   typedef unsigned char uint8;
   typedef unsigned int  uint16;

  sbit beep = P1^5;

  void delay(uint16 i)
  {
  while(i--);
  }
   void main()
   {

	while(1)
	{
	beep = ~beep;
	delay(10);
	}

   }

该程序实现蜂鸣器的响和停，程序较为简单，可以在此基础上进行扩展。
