本文介绍了使用51单片机控制蜂鸣器进行报警的实现方法。通过电路图展示了51单片机如何连接驱动芯片ULN2003D来控制蜂鸣器。无源蜂鸣器需要输入特定频率的脉冲信号才能工作，文中提到的频率范围为1.5-5 KHZ。实现报警功能的关键在于定时器设置，确保每隔0.2ms-66.6ms切换一次高低电平，从而控制蜂鸣器发出声音。

一、电路图

二、实现蜂鸣器报警鸣叫

三、代码

一、电路图

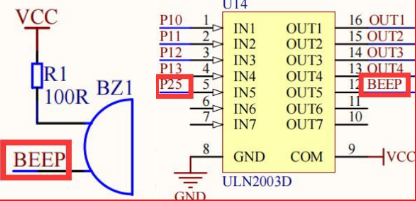

蜂鸣器模块电路如下图所示。

51 单片机主要用来控制而非驱动，要驱动大功率器件，就必须搭建驱动电路，开发板上板载的驱动芯片是 ULN2003D。ULN2003D 控制蜂鸣器的输入口与单片机的 P2.5 连接，经过 ULN2003D，GPIO 管脚就可以控制蜂鸣器。

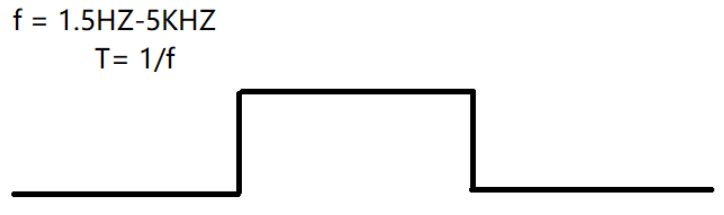

蜂鸣器为无源蜂鸣器，要使其发声，需输入指定频率的脉冲，即高低电平。

二、实现蜂鸣器报警鸣叫

要实现无源蜂鸣器的鸣叫，需要向蜂鸣器输入指定频率的脉冲信号，无源蜂鸣器的指定频率为 1.5-5 KHZ，则周期为 0.2ms-66.6 ms。即每隔 0.2ms-66.6ms 内将高低电平翻转一次控制蜂鸣器鸣叫。

三、代码

#include"reg52.h"
typedef unsigned char u8;
typedef unsigned int u16;
sbit beep=P1^5;

void delay(u16 i)
{
	while(i--);
}

void main()
{
	while(1)
	{
		beep=~beep;
		delay(1000);//控制音调频率
		beep=~beep;/控制声音大小
		delay(10);
    }
}
