关于STM32G070RBTx单片机使用HAL库往flash写数据的过程中死机问题

最新推荐文章于 2025-04-16 10:56:21 发布
最新推荐文章于 2025-04-16 10:56:21 发布
阅读量870 收藏 3
点赞数 10
分类专栏： STM32 文章标签： 单片机 stm32 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/wanghongshuai1/article/details/136561914
版权
文章讲述了在使用STM32G070RBTx单片机时，遇到的关于FLASH写入数据过程中的问题，涉及强转类型、数据包处理和大小端影响。作者首先描述了原始问题，然后提出将数据先存入uint64_t并调整数组顺序，最后发现是由于栈顶地址判断中的大小端问题导致的失败。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1.单片机型号:STM32G070RBTx

2.出现的问题

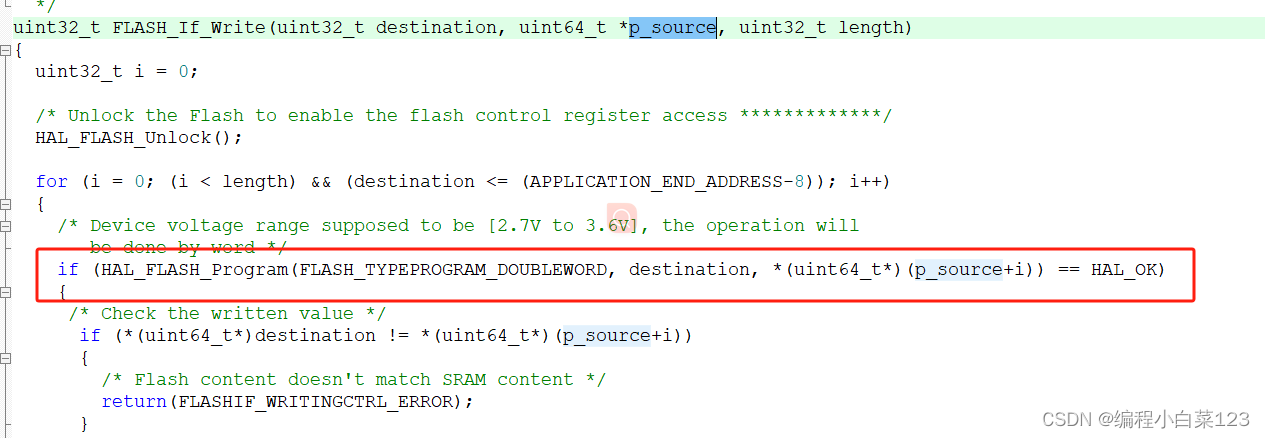

        根据库函数FLASH_If_Write()的使用，我们分析往flash写数据的过程是把uint8_t 类型的数据(p_data)以地址的形式强转成uint64类型的，在一包128字节的数据时一次存储8位，存16次(packet_size/8)，下边是原本的逻辑代码,程序卡死在下面框起来的位置:

定义ramsource变量为:uint32_t ;

3. 解决

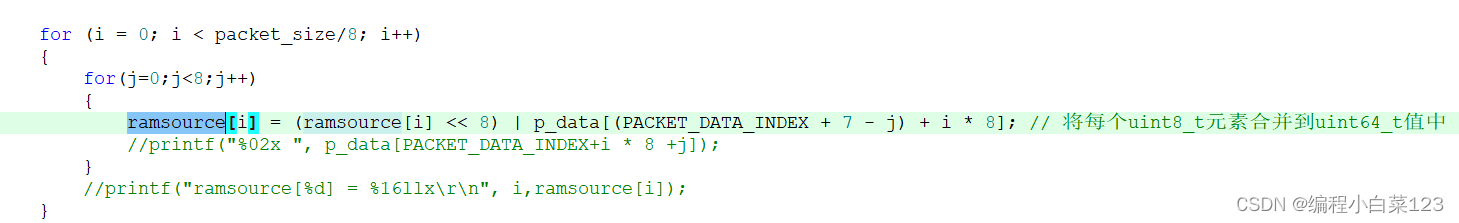

        选择换一种思路，把传过来的数据先存到uint64_t类型的数据中，然后把数组传过去，代码片段如下所示:
