SphereFormer

SphereFormer

![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/ec3f8bc5a6bd472c9bd57da789037751.png)

abstract

• 采用球坐标进行特征处理，以解决立方滑动窗口对远处稀疏区域特征提取不足的问题。
• 提出了适配的exponential-spiltting PE 和 动态特征选取机制


Related work

3D Semantic Segmentation
大体分为三种技术路线：view-based, point-based, voxel-based.

• view-based: 将点云转换到RV或BEV视角后，利用基于2D CNN的主干进行特征提取，再进行分割。
• point-based: 直接对点云及其坐标位置进行处理，通过额外的算子设计来获取点间/范围内的相互关系。
• voxel-based: 将点云划分为特定大小的体素，再利用sparse conv 对体素进行特征提取，最后进行分割。

3D Object Detection
3D对象检测框架可以大致分为One-stage和Two-stage方法。VoxelNet通过PointNet提取体素特征，并应用RPN来获得初步的定位区域。SECOND通过引入sparse conv来实现高效检测。VoTr 将立方窗口注意力应用于体素。LiDARMultiNet将语义分割、全景分割和目标检测统一为一个多任务网络，具有多种类型的监督。本文基于anchor-free的 CenterPoint实现。

Method

Spherical Transformer
即插即用

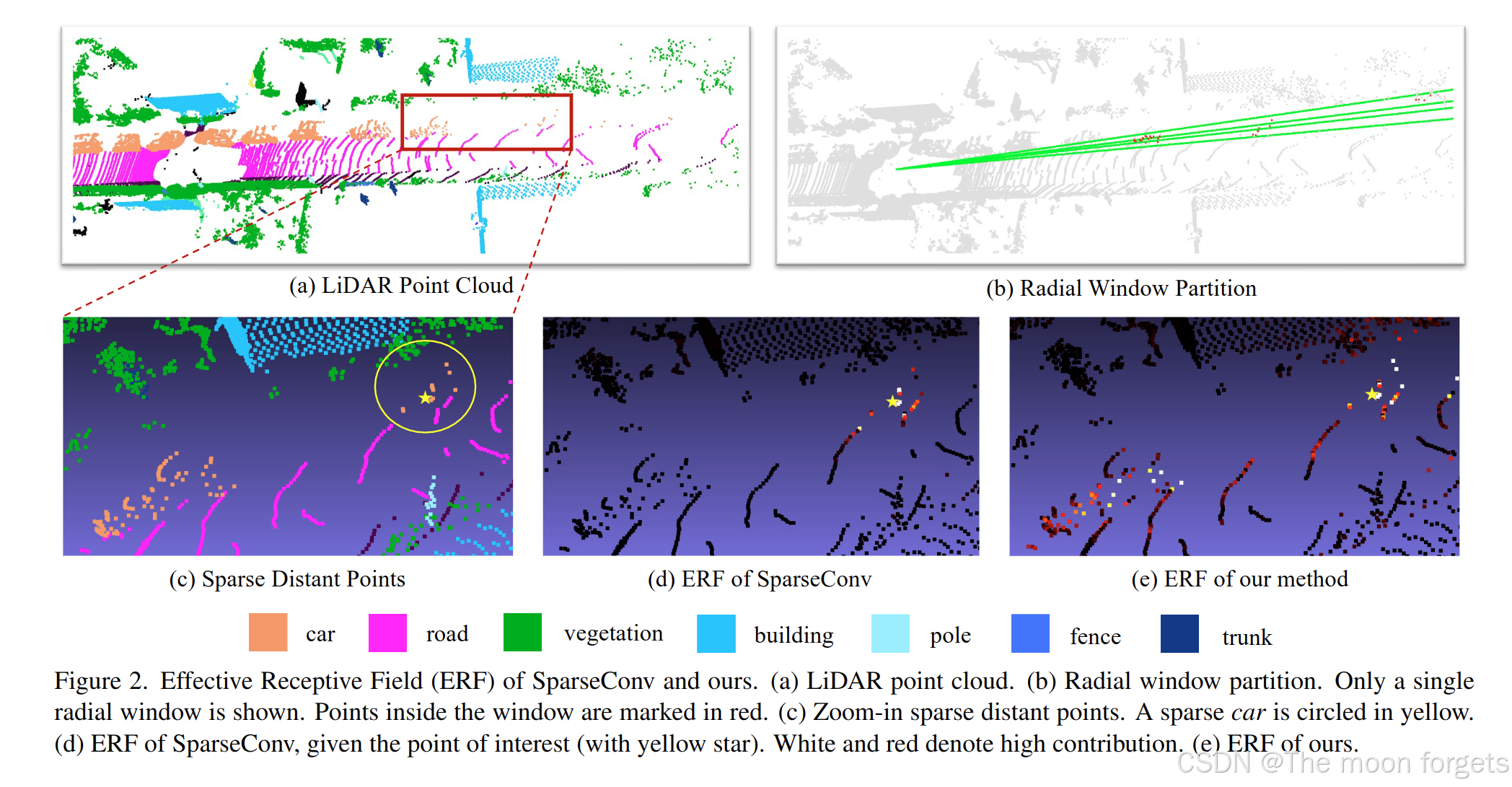

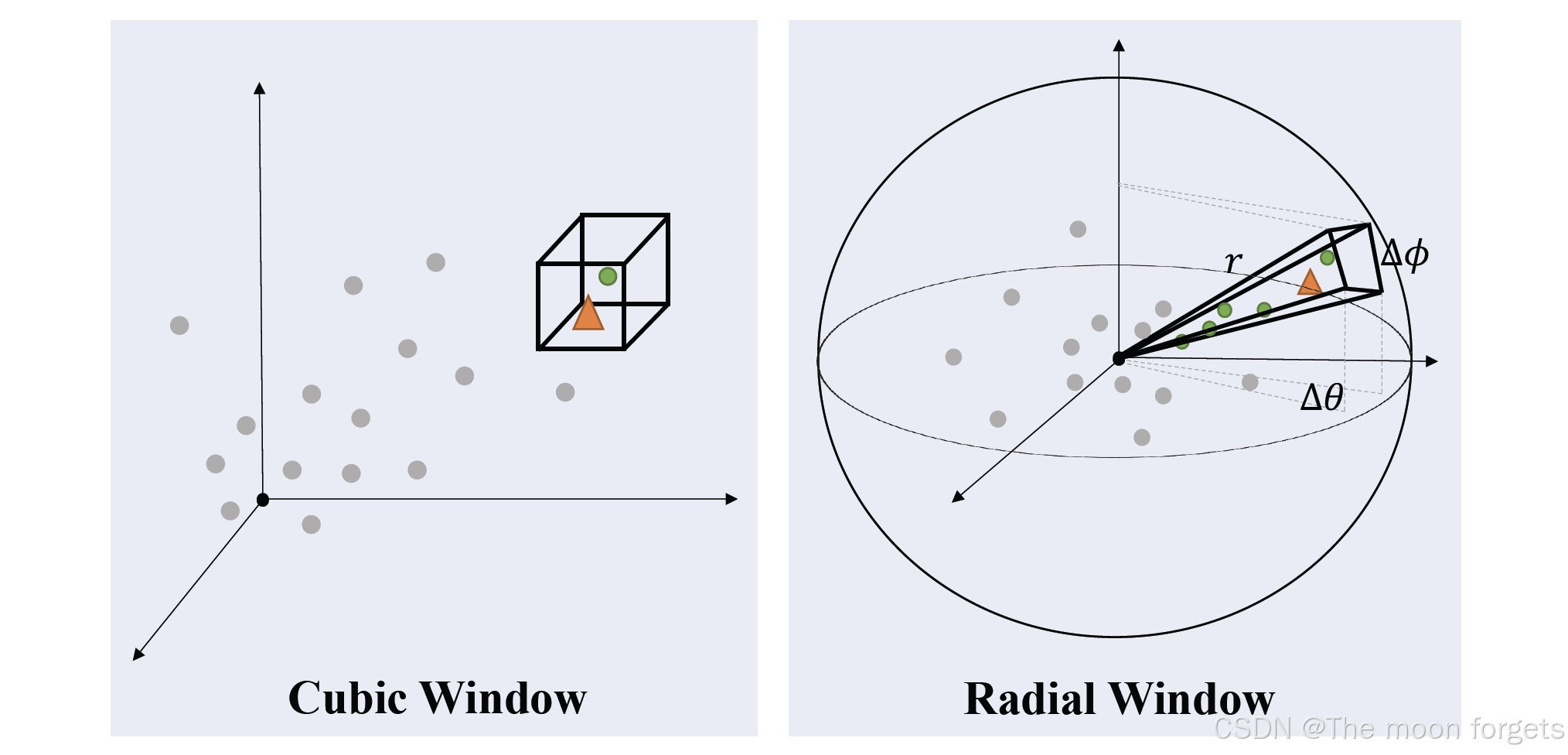

为了对long-range特征进行建模，依旧采用了window-attention的范式，但是采用锥形区域来表征

• Radial Window Partition
  依据Radial Window的划分方式，window index则按照如下方式进行标记：$win\_inde{x}_i=(\lfloor \frac{{\theta }_i}{\Delta \theta }\rfloor ,\lfloor \frac{{\varphi }_i}{\Delta \varphi }\rfloor )$
• Comparison with Cylinder3D
  虽然都是采用球坐标，但是有两个显著的不同：
  1.Cylinder3D 的目标是更平衡的点分布，而我们的目标是平滑地扩大感受野，并使稀疏的远处点能够直接从密集点区域聚合远程信息。
  2. Cylinder3D将立方体素形状替换为扇形体素形状。它仍然像立方滑动窗口一样使用局部的相邻区域，并且对于稀疏远处点仍然受到有限的感受野的影响。然而，我们的方法采用了MSA，直接得到全局关联信息。从而避免了近物体和远物体之间的信息分离，并以自然的方式将它们连接起来。

Position Encoding

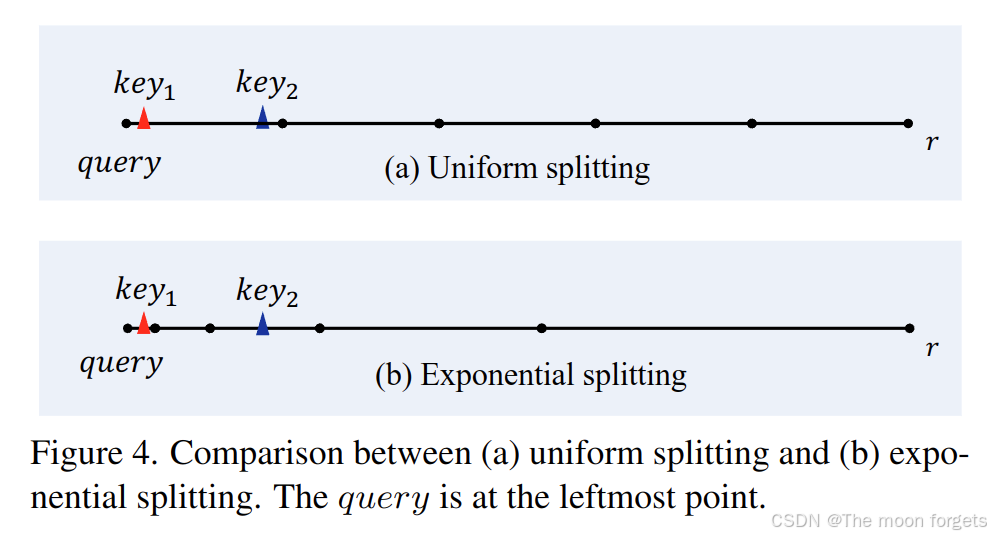

点云本身包含了绝对xyz坐标，因此不需要APE，Stratified Transformer中提出了一种RPE:将连续的相对位置转化为int作为位置索引嵌入到embedding中，但是这种做法忽略了r值d变化d带来的n影响，如图所示：

• Exponential Splitting

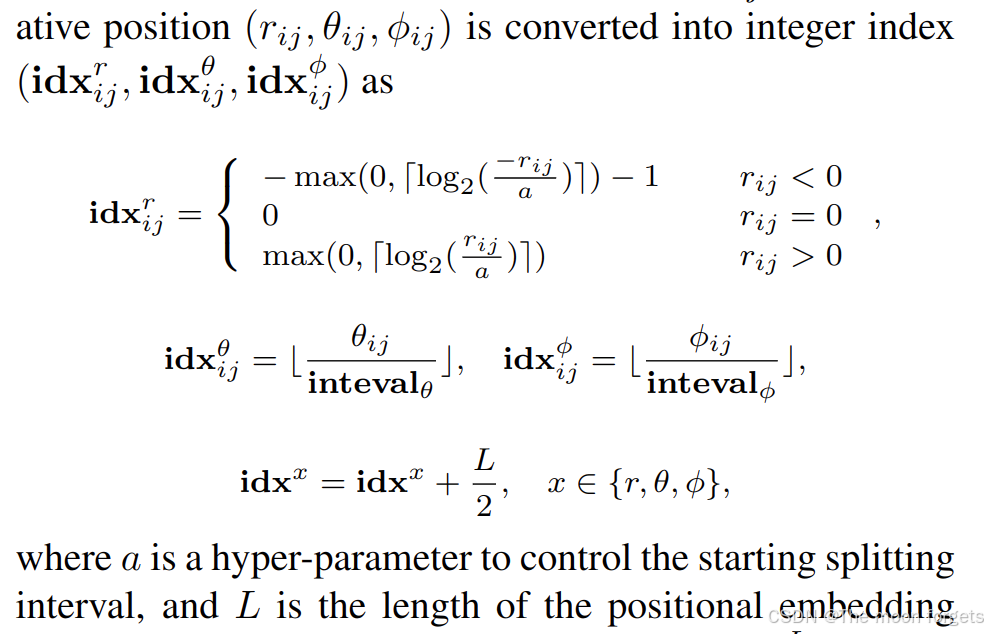

  编码关系如图(懒得打了)：


根据 ${\text{idx}}_{ij}^r$, ${\text{idx}}_{ij}^{\theta }$, ${\text{idx}}_{ij}^{\varphi }$,获取到对应的PE $p_{ij}^r,p_{ij}^{\theta },p_{ij}^{\varphi }\in {\mathbb{R}}^{h\times d}$,最终位置编码向量为：$\text{p}=p_{ij}^r+p_{ij}^{\theta }+p_{ij}^{\varphi }$

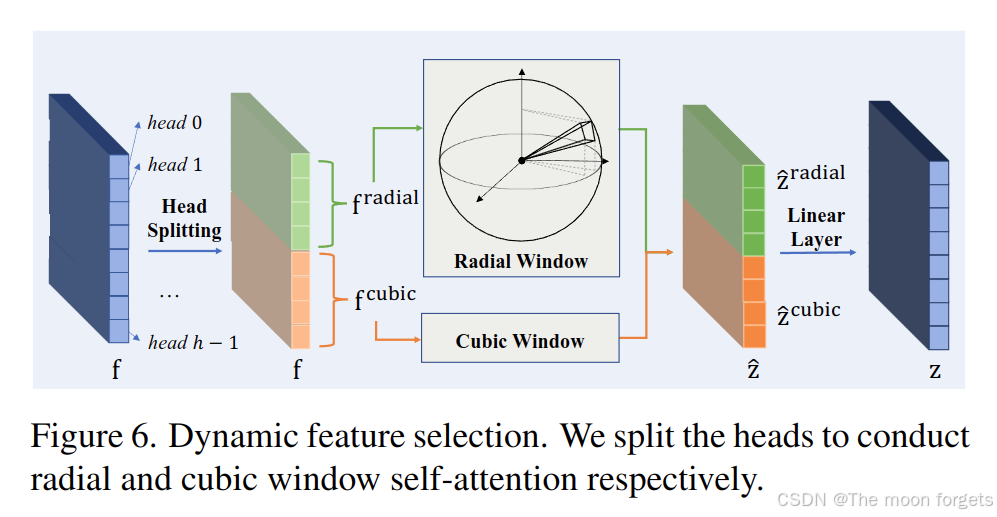

Dynamic Feature Selection
由于点云数据近多远少的属性，因此采用动态选取的策略，提供更多long-range的关联信息

多头中一半采用球坐标系下的MSA，一半采用局部窗口下的MSA，从而实现动态特征选取。关键点在于，无论采用哪种形式，数据的表征形式是统一的，区别在于选取的范围不同。
${\text{attn}}_k^{radial}=\text{softmax}({\text{q}}_k^{radial},{\text{k}}_k^{radia{l}^T})$,
${\bar{\text{z}}}_k^{radial}={\text{attn}}_k^{radial}\cdot {\text{v}}_k^{radial}$,
${\text{attn}}_k^{cubic}=\text{softmax}({\text{q}}_k^{cubic},{\text{k}}_k^{cubi{c}^T})$,
${\bar{\text{z}}}_k^{cubic}={\text{attn}}_k^{cubic}\cdot {\text{v}}_k^{cubic}$,
zˉ=concat({zˉ0radial,zˉ1radial,…,zˉh/2−1radial,zˉh/2cubic,…,zˉh−1cubic})\bar{\textbf{z}} = \text{concat}(\{ \bar{\textbf{z}}_0^{radial}, \bar{\textbf{z}}_1^{radial},…, \bar{\textbf{z}}_{h/2-1}^{radial},\bar{\textbf{z}}_{h/2}^{cubic},…,\bar{\textbf{z}}_{h-1}^{cubic} \})zˉ=concat({zˉ0radial​,zˉ1radial​,…,zˉh/2−1radial​,zˉh/2cubic​,…,zˉh−1cubic​})

Experimental

基于U-Net范式完成分割任务，基于SparseConv作为baseline model
